Configuration et exploitation
6.9 Gestion des données dans les mémoires image du CP 1242-7
Mémoire image d'émission et de réception du CP
Les mémoires image sur le CP sont créées pour la communication avec le serveur OPC du
serveur Telecontrol.

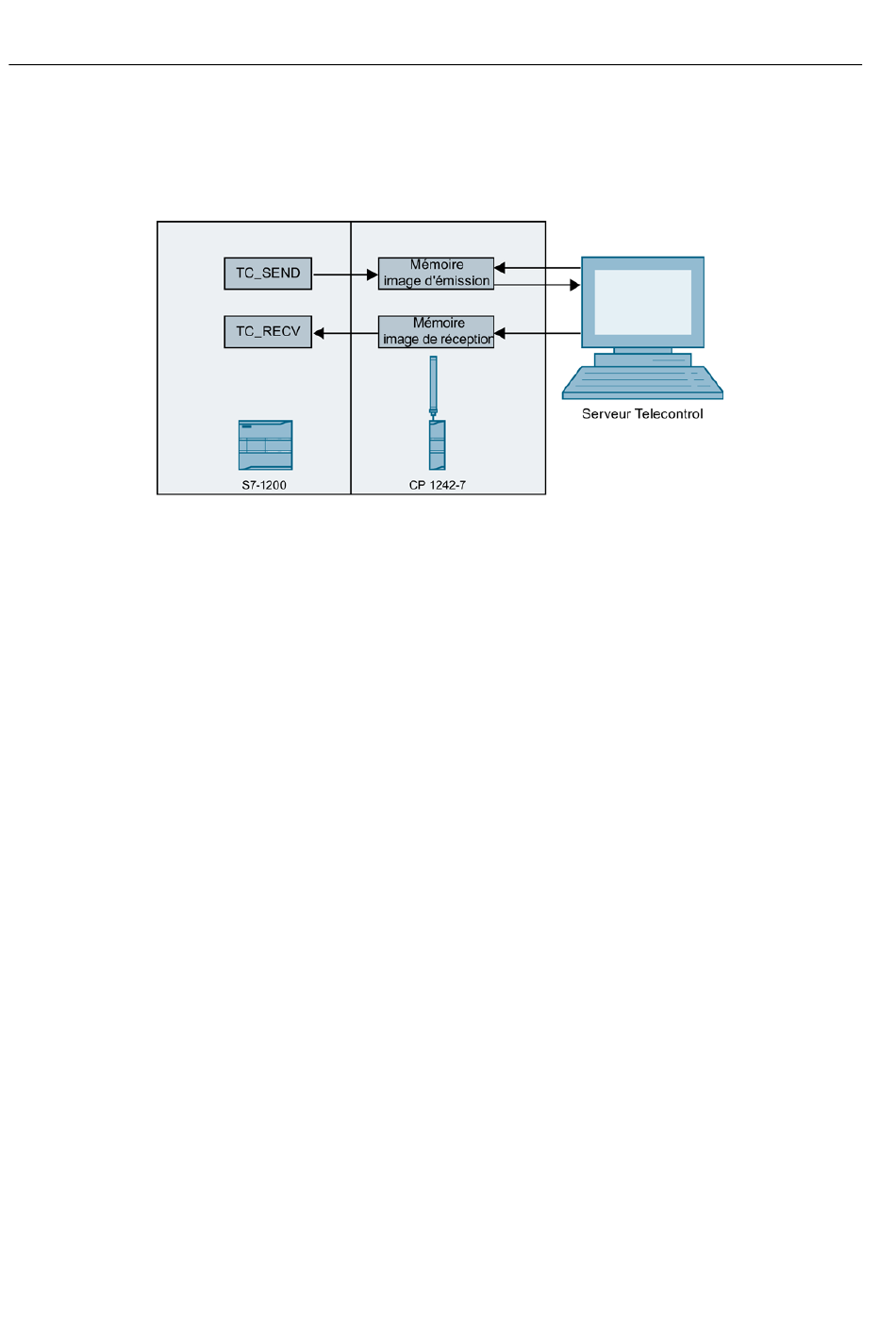

Figure 6-1
A la différence de la CPU ou du serveur Telecontrol, le CP 1242-7 gère les données de
process dans deux mémoires image.
● Mémoire image d'émission (sens de lecture du système de contrôle-commande)
La mémoire image d'émission du CP est créée par le bloc de programme TC_SEND.
Après démarrage ou redémarrage d'une station, le bloc de programme TC_SEND crée
dans le programme de la CPU la mémoire image d'émission du CP pour l'alimenter en
données. Il se peut que plusieurs appels du bloc soient nécessaires pour ce faire.
Les données transmises au serveur Telecontrol sont lues dans la mémoire image
d'émission du CP. Cela concerne :
– la transmission spontanée de données
● Mémoire image de réception (sens d'écriture du système de contrôle-commande)
La mémoire image de réception du CP est créée ou agrandie par des tâches d'écriture
d'un client OPC (via TCSB).
Une tâche d'écriture de TCSB permet d'écrire des données dans la mémoire image de
réception du CP.
Le bloc de programme TC_RECV lit les données dans la mémoire image de réception du
CP et les écrit dans les zones de mémoire de la CPU.
52
Mémoires image du CP 1242-7
– les tâches de lecture d'un client OPC (via TCSB)
– Echange de données cyclique avec TCSB (indépendamment requêtes du client OPC)
