Communication directe entre stations

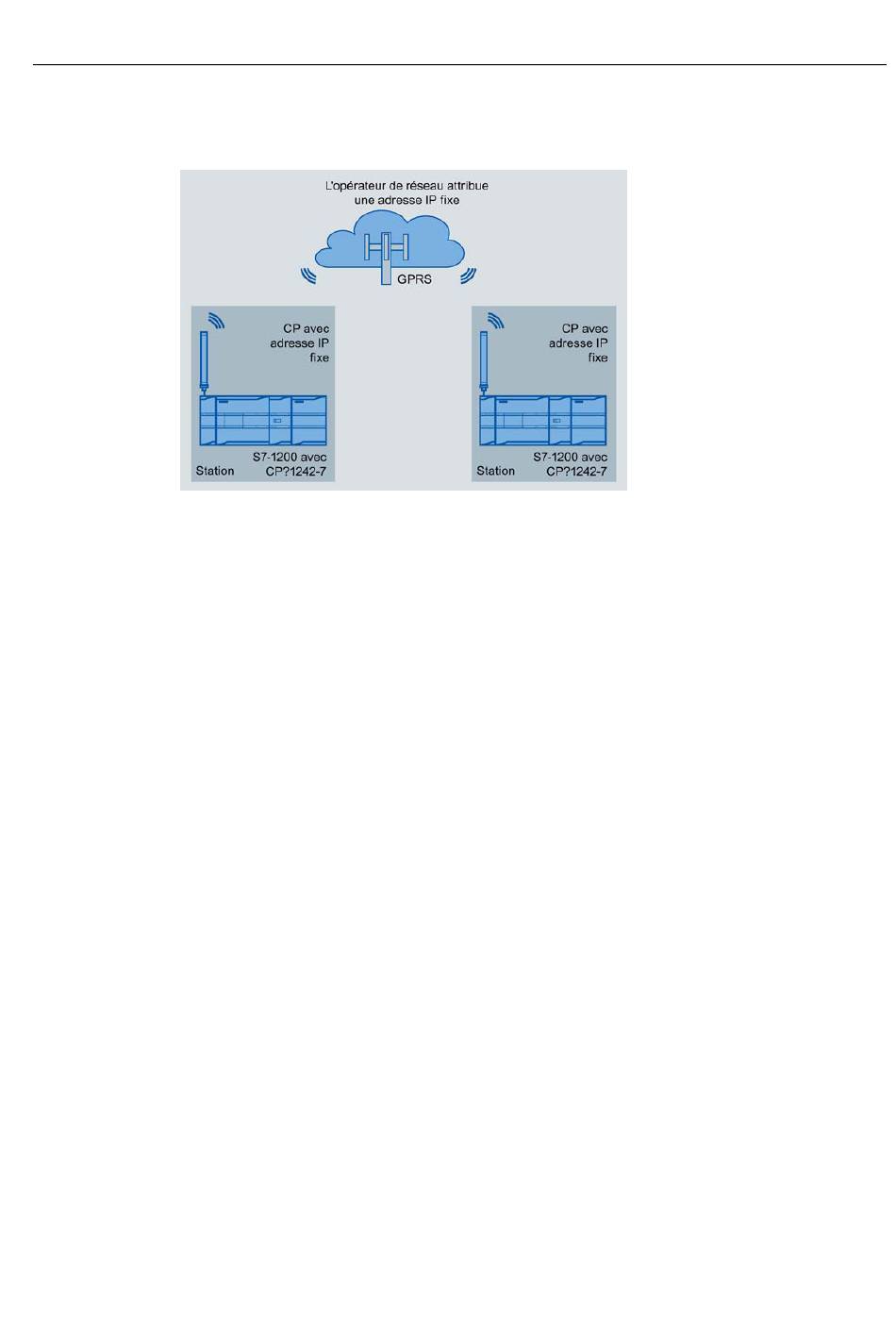

Figure 2-3
Dans cette configuration, deux stations SIMATIC S7-1200 communiquent directement l'une
avec l'autre, à l'aide du CP 1242-7, via le réseau GSM. Chaque CP 1242-7 possède une
adresse IP fixe. Le service adéquat de l'opérateur de réseau GSM doit le permettre.
TeleService via GPRS
En cas de TeleService via GPRS, une station d'ingénierie sur laquelle STEP 7 est installé,
communique via le réseau GSM et Internet avec le CP 1242-7 du S7-1200.
Etant donné qu'il n'est généralement pas possible d'établir une liaison à un appareil portable,
il faut prévoir une station mandataire entre la station distante et la station d'ingénierie. Cette
station mandataire peut être un serveur Telecontrol ou, s'il n'existe pas de serveur
Telecontrol dans la configuration, une passerelle TeleService.
TeleService avec serveur Telecontrol
La liaison passe par le serveur Telecontrol.
● La station d'ingénierie et le serveur Telecontrol sont interconnectés via intranet (réseau
● Le serveur Telecontrol et la station distante sont interconnectés via Internet et le réseau
La station d'ingénierie et le serveur Telecontrol peuvent également se trouver sur le même
ordinateur, en d'autres termes STEP 7 et TELECONTROL SERVER BASIC sont installés
sur le même ordinateur.
CP 1242-7
Instructions de service, 06/2014, C79000-G8977-C247-06
Communication directe entre deux stations S7-1200
local) ou Internet.
GSM.
Exemples de configuration
17
