Description du produit
3.1 Structure und Composants der Solar-Anlage

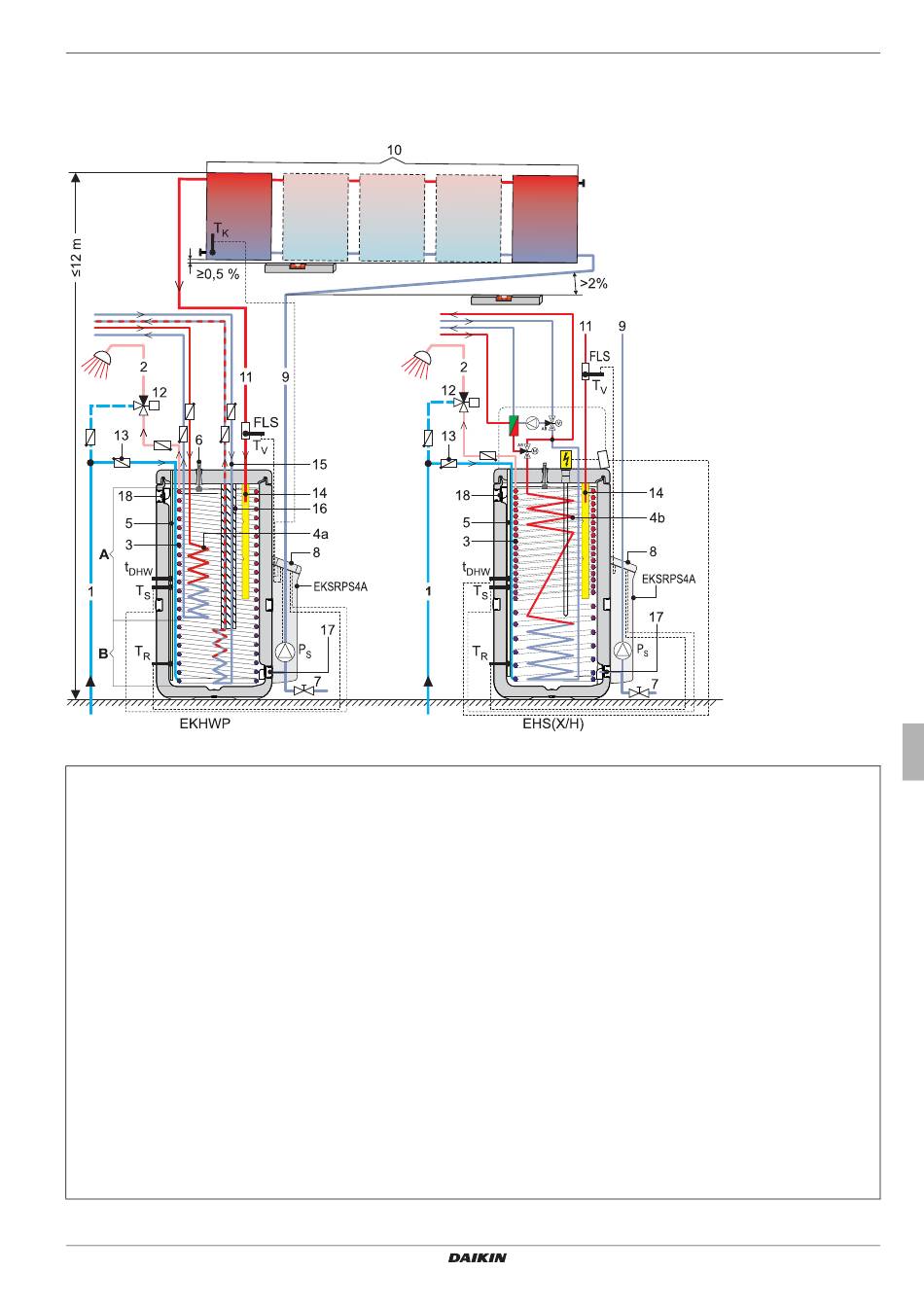

Fig. 3-1
Structure standard d'une Daikin Solar installation (un raccordement mutuel est recommandé par Daikin)
1
Canalisation de raccordement en eau froide
2
Canalisation de distribution en eau potable (chaude)
3
Tube-foyer ondulé en acier fin de l'échangeur thermique pour
l'eau potable (chaude)
4a
Echangeur thermique à tube ondulé en acier inoxydable pour
charge de l'accumulateur
4b
Echangeur thermique à tube ondulé en acier inoxydable pour
charge de l'accumulateur
et le chauffage d'appoint
5
Doigt de gant pour le capteur d'accumulateur et pour la sonde de
température de retour
6
Affichage de remplissage
7
Robinet de remplissage et de vidange (accessoire KFE BA)
8
Solar R4-Dispositif de réglage
9
Canalisation de reflux solaire (en bas du capteur solaire)
10
Groupe de capteurs solaires
11
Canalisation d'alimentation solaire (en haut du capteur solaire)
12
Vanne de régulation thermique (protection contre l'échaudure
fournie par le client)
13
Frein de circulation (accessoire)
14
Départ solaire – tube de stratification
15
Echangeur thermique à tube-foyer ondulé en acier inoxydable
pour chauffage d'appoint
16
Enveloppe de protection thermique du tube-foyer ondulé en acier
fin de l'échangeur thermique pour le chauffage d'appoint
17
Raccordement retour solaire
18
Raccordement du trop-plein de sécurité
Tab. 3-1 Légende relative à fig. 3-1
Daikin EKSRPS4A
Daikin Unité pompe et régulation
008.1627533_00 – 02/2016
3
x
Description du produit
A
Zone d'eau sanitaire
B
Zone solaire
FLS Solar FlowSensor (Mesure du débit)
P
Solar Pompe de service
S
EKSRPS4A
Unité pompe et régulation
t
Sonde de température de ballon
DHW
T
Sonde de température du capteur Solar
K
T
Sonde de température du retour Solar
R
T
Sonde de température du ballon Solar
S
T
Sonde de température de l'alimentation Solar
V
EHS(X/H)
Accumulateur solaire avec appareil interne de pompe à chaleur
intégré
EKHWP
Accumulateur d'énergie EKHWP
Manuel d'emploi et d'installation
