4.

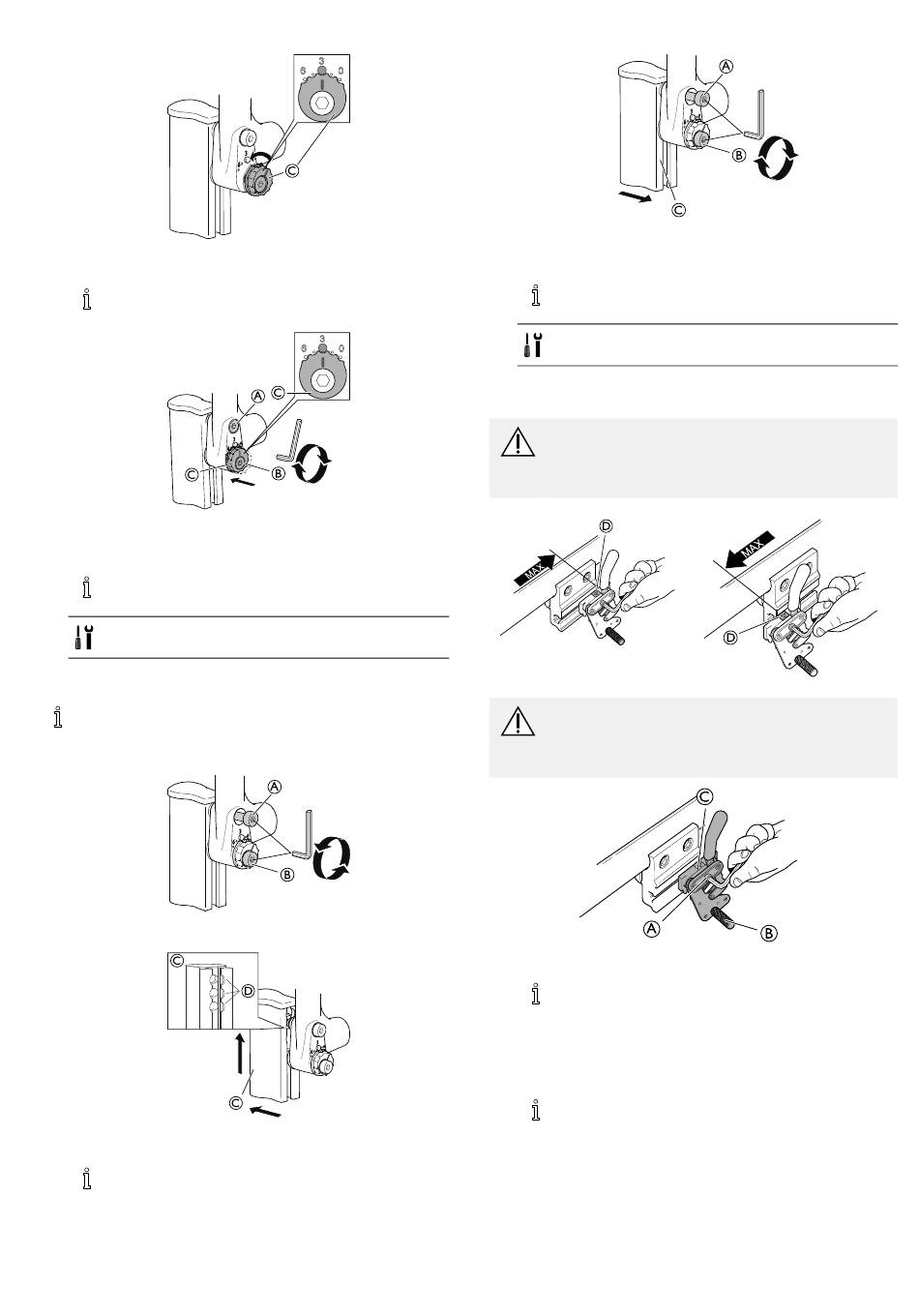

Tournez la vis de réglage C jusqu'à obtention de l'angle
souhaité.
La roulette peut être orientée dans cinq positions
différentes, comprises entre 0° et 6°.
5.
Remettez la vis de réglage C en place une fois le réglage
effectué.
6. Resserrez les vis A et B.
Les vis doivent être serrées à un couple de 20
+/- 2 Nm.
Clé Allen de 5 mm
Hauteur de roulette
Il convient de noter que seule la version haute
(89,4 mm) de fixation de roulette est réglable en
hauteur.
1.
Desserrez la vis A de sept tours environ.
2. Desserrez la vis B de deux tours environ.
3.
Retirez le montant de la roulette C et réglez-le à la
hauteur souhaitée.
Trois hauteurs fixes D sont possibles.
1431653-C
A
A
B
4.
Remettez le montant de roulette C en place une fois le
réglage effectué.
5. Resserrez les vis A et B.
Les vis doivent être serrées à un couple de 20
+/- 2 Nm.
Clé Allen de 5 mm
Réglage des freins
AVERTISSEMENT !
Réduction de l'effet de freinage
– Le réglage incorrect des freins peut réduire leur
efficacité.
AVERTISSEMENT !
Risque de réduction du freinage
– Les freins ne doivent pas être avancés ou reculés
au-delà de l'étiquette d'avertissement D.
A
1. Vérifiez que les pneus sont gonflés à la bonne pression.
La pression correcte est indiquée sur le pneu.
2. Desserrez la vis A.
3. Faites glisser le frein C vers l'avant ou vers l'arrière pour
obtenir la position souhaitée.
4. Resserrez la vis.
La distance entre l'arbre de frein B et le pneu
doit être de 15 mm environ.
Si des réglages supplémentaires des freins sont nécessaires,
il est également possible de décaler la fixation de frein vers
l'avant ou vers l'arrière :
A
B
C
C
B
Options
23
