5. Faites glisser le bloc d'arrêt B jusqu'au niveau de la
fixation de l'appui-tête.
6. Resserrez la vis.
Il est désormais possible de retirer l'appui-tête et de
le réinsérer dans la position souhaitée sans avoir à
effectuer d'autres réglages.
Réglage des roues arrière
AVERTISSEMENT !
Risque de sécurité
– Après avoir monté les roues dans la position
correcte, assurez-vous que les écrous et les
vis sont correctement serrés à un couple de
40 Nm. Votre sécurité en dépend !
AVERTISSEMENT !
Risque de sécurité
– N'oubliez jamais de régler les freins, en cas de
modification de la position de la roue arrière.
ATTENTION !
Endommagement du produit
Lors du réglage de la position de la roue arrière,
les attaches de fixation sont parfois serrées de
manière inégale, ce qui peut occasionner un
contact entre les roues arrière et les accoudoirs.
– Resserrez tour à tour chaque vis de fixation
pour obtenir un serrage uniforme.

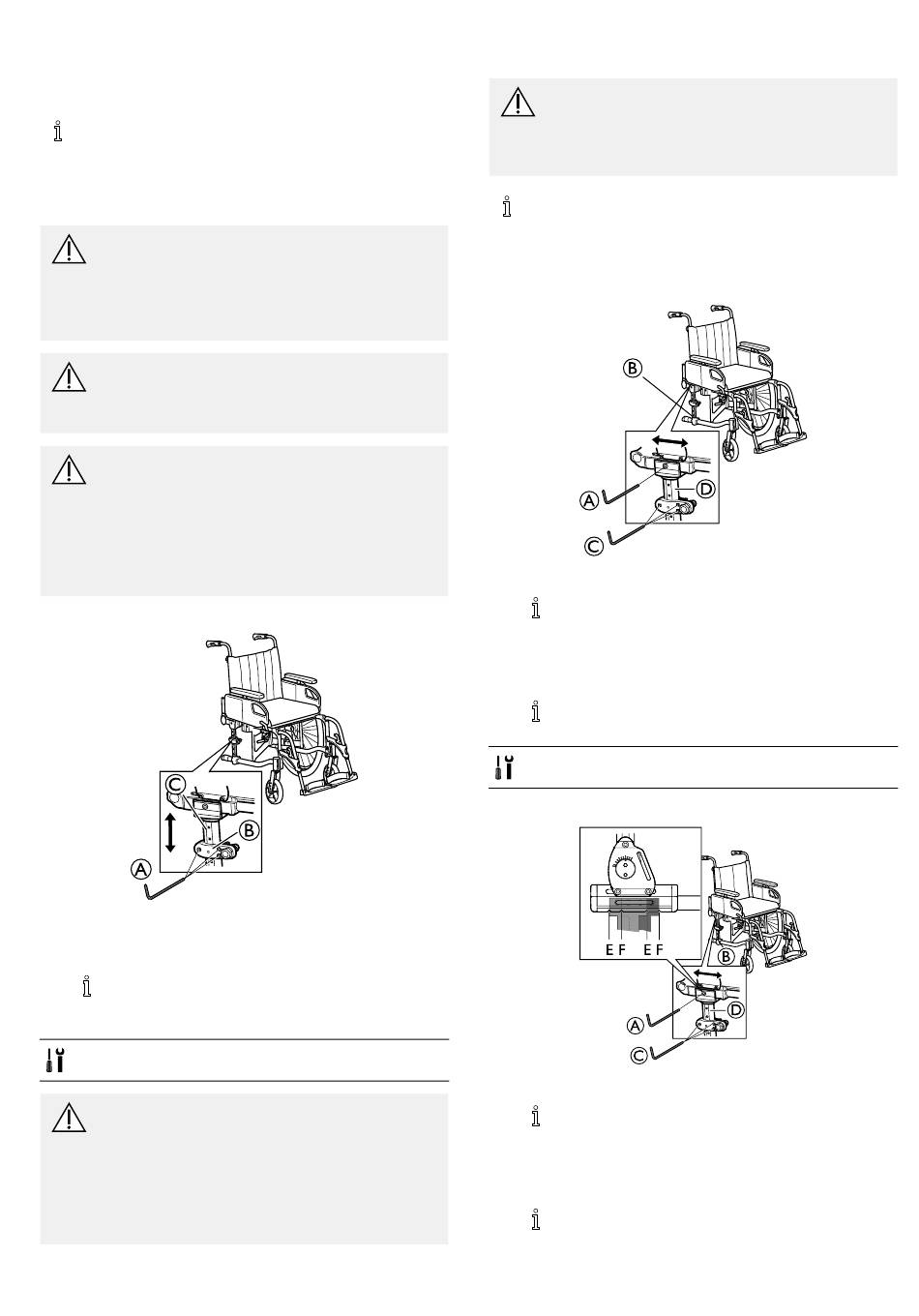

Réglage de la hauteur
C
A
1. Desserrez la vis A.
2. Faites glisser la fixation B vers le haut ou vers le bas
jusqu'à la position souhaitée.
La cheville placée à l'intérieur de la fixation vient
s'insérer dans les trous de la barre C.
3. Resserrez les vis.
Clé Allen de 5 mm
ATTENTION !
Détérioration du produit
Les attaches B sont parfois serrées de manière
inégale, ce qui peut occasionner un frottement
des roues arrière contre les accoudoirs.
– Resserrez tour à tour chaque vis pour obtenir
un serrage uniforme et éviter que les roues
n'aient trop de jeu.
1431653-C
B
Réglage de la profondeur
AVERTISSEMENT !
Risque de basculement
– Ne positionnez pas les roues arrière à l'avant
du dossier, car le risque de basculement serait
considérablement accru.
La barre de roue arrière peut être positionnée de
quatre façons différentes afin de modifier l'équilibre
des roues. La roue arrière peut par ailleurs être
placée devant ou derrière la barre de roue arrière.
Position avant et arrière :
B
A
C
1. Desserrez les vis A et B.
Avant de déplacer la barre de roue arrière,
vérifiez que les têtes de vis sont visibles.
2. Poussez ou tirez la barre de roue arrière D dans la
position la plus en avant ou la plus en arrière.
3. Resserrez d'abord la vis du haut A, puis la vis du bas B.
La vis du haut A ne se bloque que si elle a été
complètement insérée.
Clé Allen de 5 mm
Positions intermédiaires :
A
C
1. Desserrez les vis A et B.
Avant de déplacer la barre de roue arrière,
vérifiez que les têtes de vis sont visibles.
2. Poussez ou tirez la barre de roue arrière D jusqu'à la
position entre les repères E ou F de la fixation.
3. Resserrez d'abord la vis du haut A, puis la vis du bas B.
La vis du haut A ne se bloque que si elle a été
complètement insérée.
Options
D
B
D
21
