Installation D'un Disque Dur; Installation D'une Carte Contrôleur Scsi - Dell PowerEdge SC1425 Guide D'installation Et De Dépannage

Installation d'un disque dur

PRÉCAUTION : de nombreuses réparations ne peuvent être effectuées que par un technicien certifié. Vous ne devez effectuer que les dépannages
et les réparations simples autorisés dans la documentation du produit, hormis les interventions guidées (en ligne ou par téléphone) par l'équipe
de service et de support. Les dommages causés par des interventions de maintenance non autorisées par Dell ne sont pas couverts par votre
garantie. Lisez et observez les consignes de sécurité fournies avec le produit.
1. Alignez les trous du disque dur avec les trous du support.

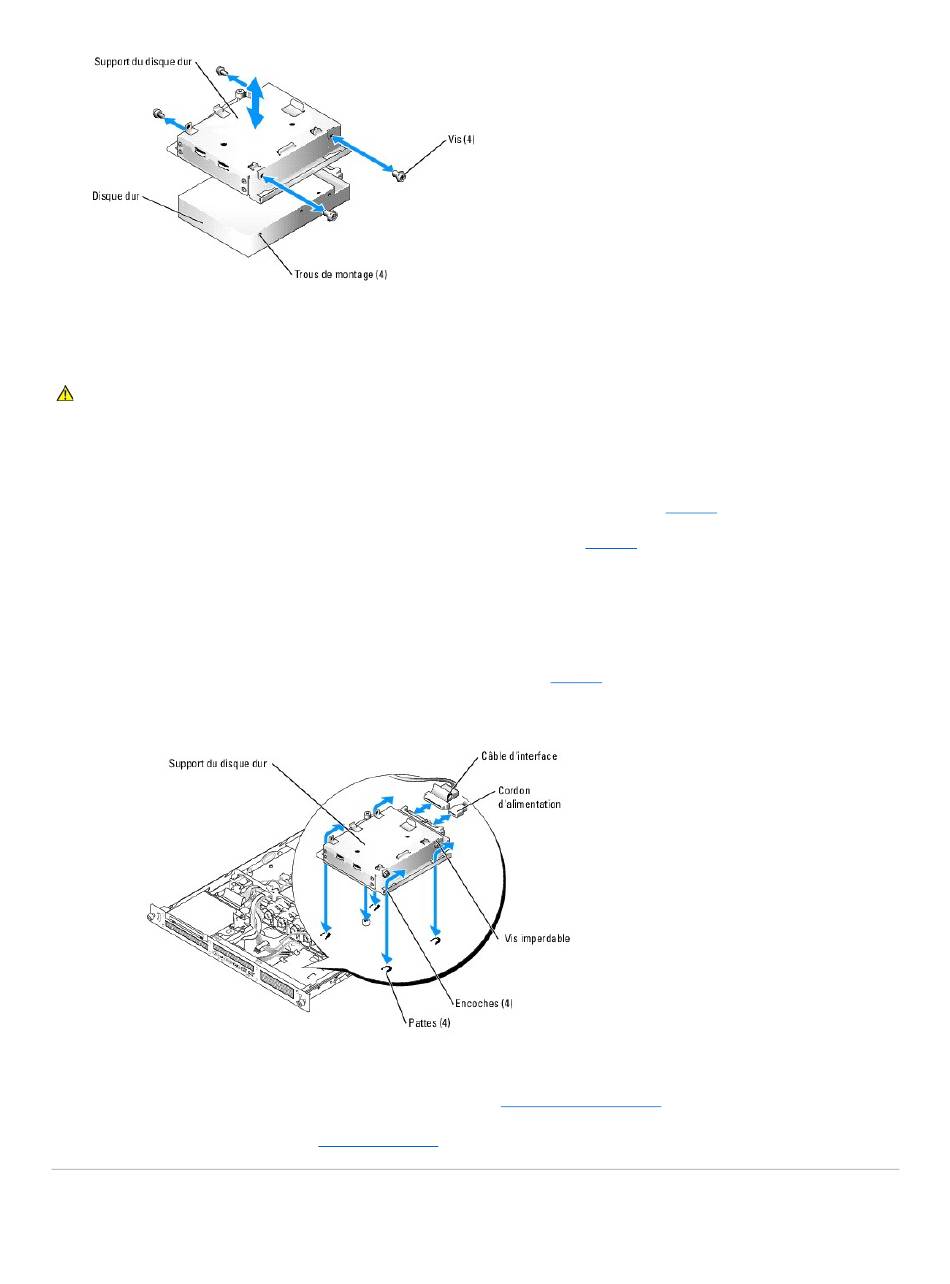

2. A l'aide d'un tournevis Phillips n° 2, mettez en place les quatre vis qui fixent le disque dur au support. Voir la figure 7-3.
3. Alignez le support afin que ses encoches correspondent aux languettes sur le châssis. Voir la figure 7-2.
4. Glissez le support jusqu'à ce qu'il arrive en butée.
5. Serrez la vis imperdable qui fixe le support du disque dur au châssis.
6. Raccordez les câbles d'interface et d'alimentation au nouveau lecteur.
Les câbles d'interface des disques durs SATA se branchent sur la carte système. Voir la figure A-3 pour connaître l'emplacement des connecteurs sur la
carte système.
Les câbles d'interface des disques durs SCSI se branchent sur la carte contrôleur.
7. Installation du lecteur de CD.
Installez le lecteur de CD si vous retirez le disque dur 0. Consultez la section
8. Refermez le système. Consultez la section "Fermeture du système" dans le chapitre "Dépannage du système".
Installation d'une carte contrôleur SCSI
"Installation du lecteur optique".
