...8 DEMONTAGE ET REMONTAGE

8.2 Remplacement de la cellule zirconium

Un ensemble cellule au zirconium est requis lors du
remplacement de la cellule au zirconium – voir Section 9.4.2.
2
Retirez les vis d'entretoise
filtre M4 x 40 mm (x 3), les vis
de maintien de la plaque de gaz
test M4 x 30 mm, les entretoises
filtre (x 3) et la plaque de gaz test
Ensemble fil
thermocouple/électrode
20
Déconnectez les fils signal
1
thermocouple/électrode et détordez-les
Rouge
pour faciliter l'extraction du câble – voir
Fig. 8.6
Blanc
Bleu
Corps de sonde
Séparez doucement l'extrémité de
4
l'électrode du contact hélicodal à l'aide
d'un scalpel
2 à 3 mm
(0,08 à 0,12
pouce) max.
Sortez doucement l'ensemble cellule du
3
corps de la sonde jusqu'à découvrir environ
10 mm (0,39 pouce) de l'élément céramique

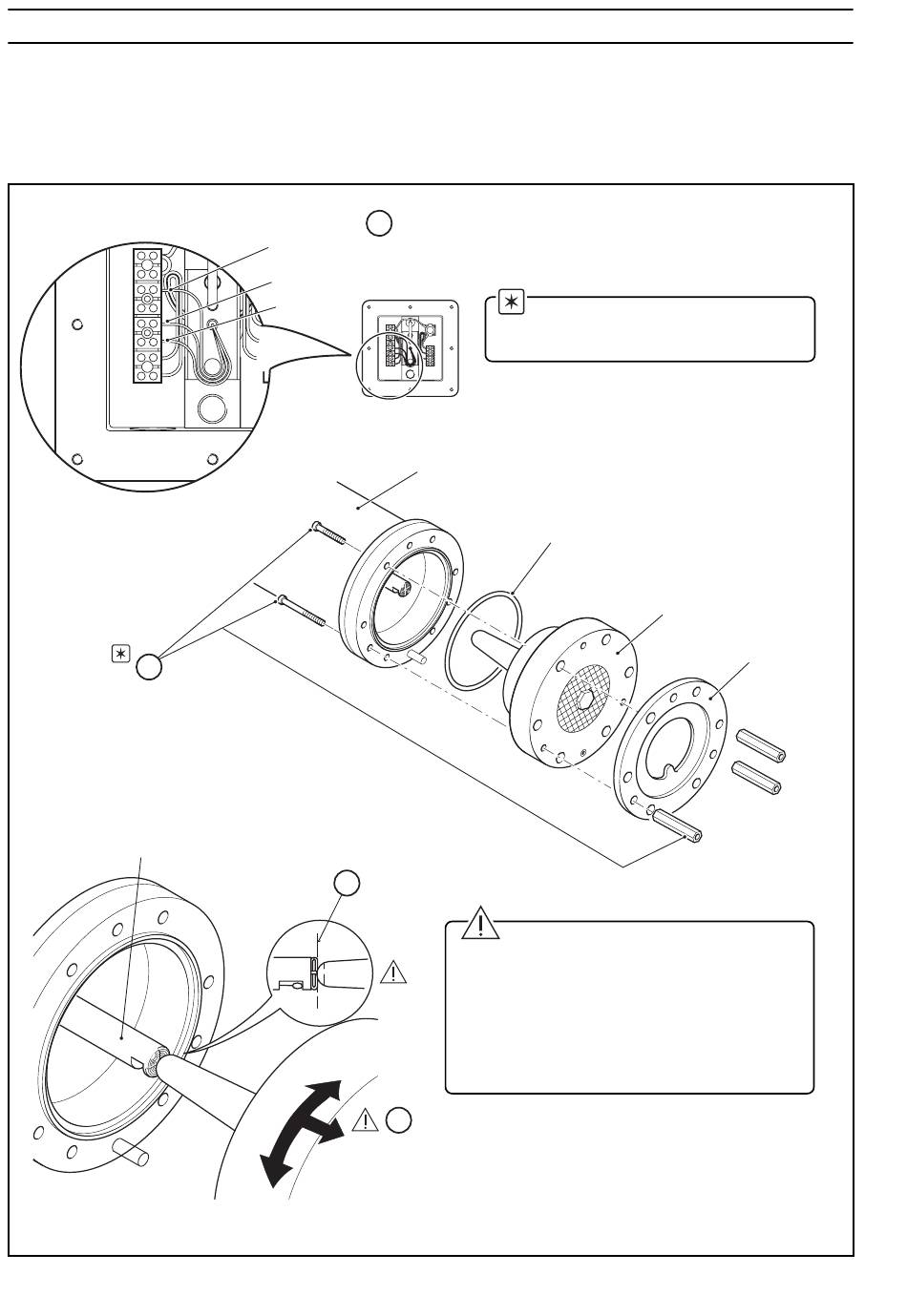

Fig. 8.2 Démontage de la cellule au zirconium
8.2.1 Dépose de la cellule au zirconium – Fig. 8.2
a) Déposez le filtre céramique comme indiqué dans la
Section 8.1.1.
b) Déposez la cellule au zirconium comme indiqué sur la
Fig. 8.2.
Remarque. Si les vis sont grippées,
reportez-vous à la Fig. 8.15 de la page 33 et
coupez aux points B et C.
Joint torique
Attention. En cas d'utilisation prolongée,
l'extrémité de la cellule peut se retrouver soudée au
contact hélicoïdal à l'extrémité de l'ensemble fil de
thermocouple/électrode, et ainsi empêcher le
démontage de la cellule. Si vous sentez une
résistance lors du démontage de la cellule quand
tout le mouvement du ressort a été absorbé,
n'essayez pas de forcer le démontage, sinon
l'électrode intérieure risque d'être endommagée.
Ensemble cellule
Plaque de
gaz d'essai
