Les valeurs de CO exempt d'air doivent être inférieures à
100 mg/kWh. Les valeurs supérieures à 100 mg/kWh
signalent un mauvais réglage du brûleur, l'encrassement
du brûleur gaz ou de l'échangeur thermique ou des dys-
fonctionnements du brûleur.
B Déterminer la cause immédiatement et éliminer le
défaut. Pour cela, la chaudière gaz à condensation doit
être en marche.
B Contacter le SAV de Buderus.
B Appuyer sur la touche
B Commuter l'interrupteur marche/arrêt de la chaudière
gaz à condensation sur « 0 ».
B Retirer la sonde des fumées et remonter le capuchon.
B Commuter l'interrupteur marche/arrêt de la chaudière
gaz à condensation sur « 1 ».
1 2

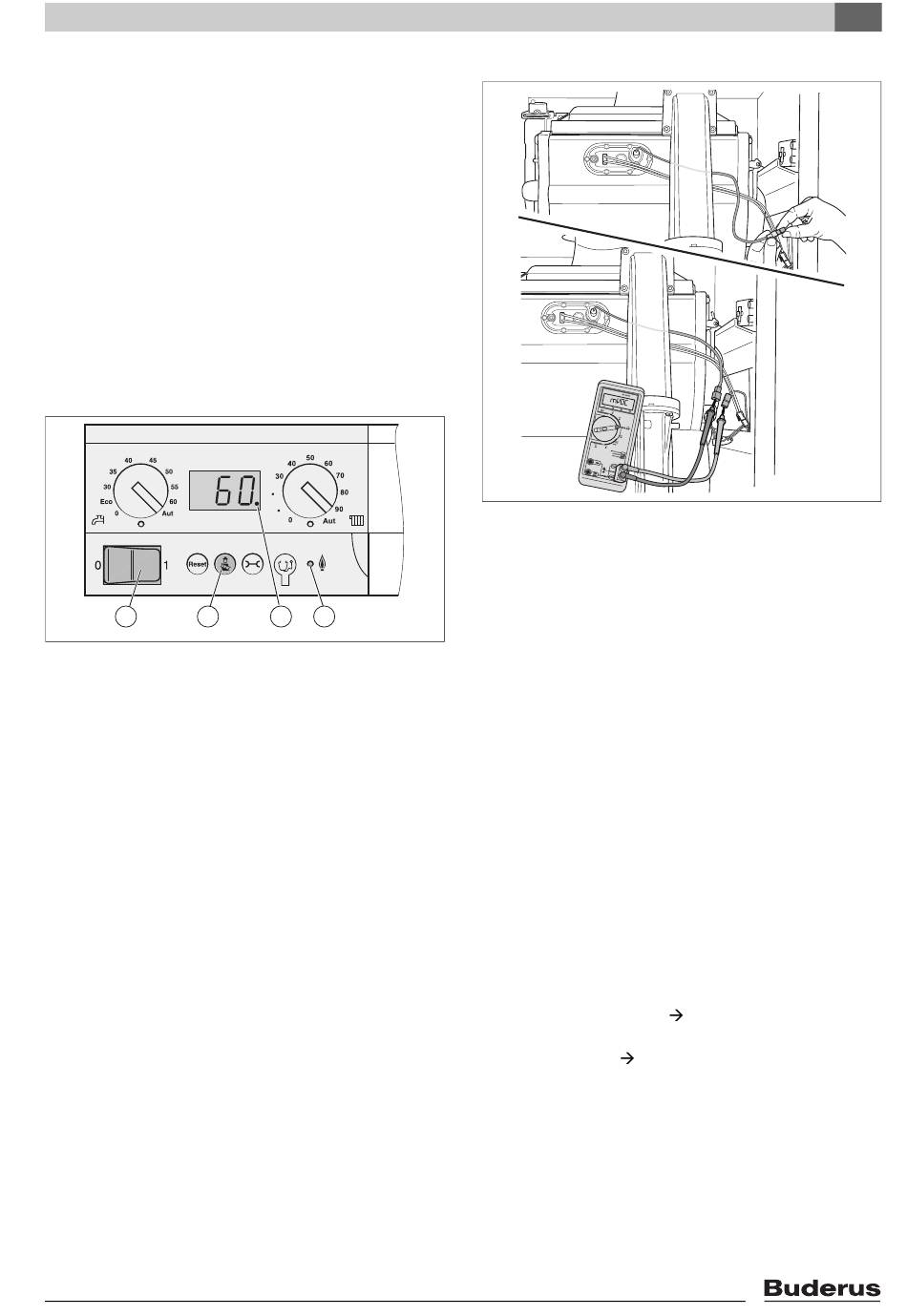

Fig. 57 Tableau de commande
1 Interrupteur marche/arrêt
C
2 Touche « Ramoneur »
3 Séparateur décimal sur l'écran
4 LED Brûleur (marche ou arrêt)
6.3.8

Mesurer le courant d'ionisation

Relever le courant d'ionisation sur le RC35
B Mettre la chaudière sur mode ramoneur et relever la
courant d'ionisation sur le RC35.
Mesurer la puissance avec le manomètre
B Commuter l'interrupteur marche/arrêt de la chaudière
gaz à condensation sur « 0 ».
B Détacher le raccord enfichable de l'électrode de con-
trôle et raccorder le manomètre en série. Sélectionner
la plage de courant continu μA sur le manomètre. Le
manomètre doit avoir une résolution minimale de 1 μA.
Logamax plus GB162-15/25/35/45 V3 - Sous réserve de modifications techniques.
,
[2] pour terminer la mesure.
3 4
7 746 800 040-44.1RS
Fig. 58 Mesurer le courant d'ionisation
B Commuter l'interrupteur marche/arrêt de la chaudière
gaz à condensation sur « 1 ».
B Appuyer sur la touche
2 secondes jusqu'à ce que le séparateur décimal s'affi-
che en bas à droite de l'écran [5].
B Appuyer sur les touches
ment pendant env. 5 secondes jusqu'à ce que [l/-/-]
(par ex. [l/8/0]) s'affiche à l'écran.
B Enregistrer la puissance affichée.
B Appuyer sur la touche « reset » [2] jusqu'à ce que la
charge partielle inférieure du brûleur s'affiche sur
l'écran. Messages affichés à l'écran :
– [l/1/9| (15 kW)
– [l/2/1| (25 kW)
– [l/1/7| (30 kW)
– [l/1/8| (35 kW)
– [l/2/2| (45 kW)
B Mesurer le courant d'ionisation.
Le courant d'ionisation mesuré doit être > 2 μA de cou-
rant continu.
B Si le courant d'ionisation est trop faible, contrôler
l'électrode de contrôle ( chap. 10.2.1, page 48).
B Enregistrer les valeurs de mesure dans le protocole de
mise en service ( chap. 6.8, page 40).
B Régler à nouveau la puissance notée.
B Appuyer sur la touche , pour terminer la mesure.
Mise en service
7 746 800 040-045.2TD
,
, [3] pendant env.
, -
