6
Mise en service
,
B Appuyer sur la touche
Le séparateur décimal [5] en bas à droite de l'écran
s'éteint.
1 2

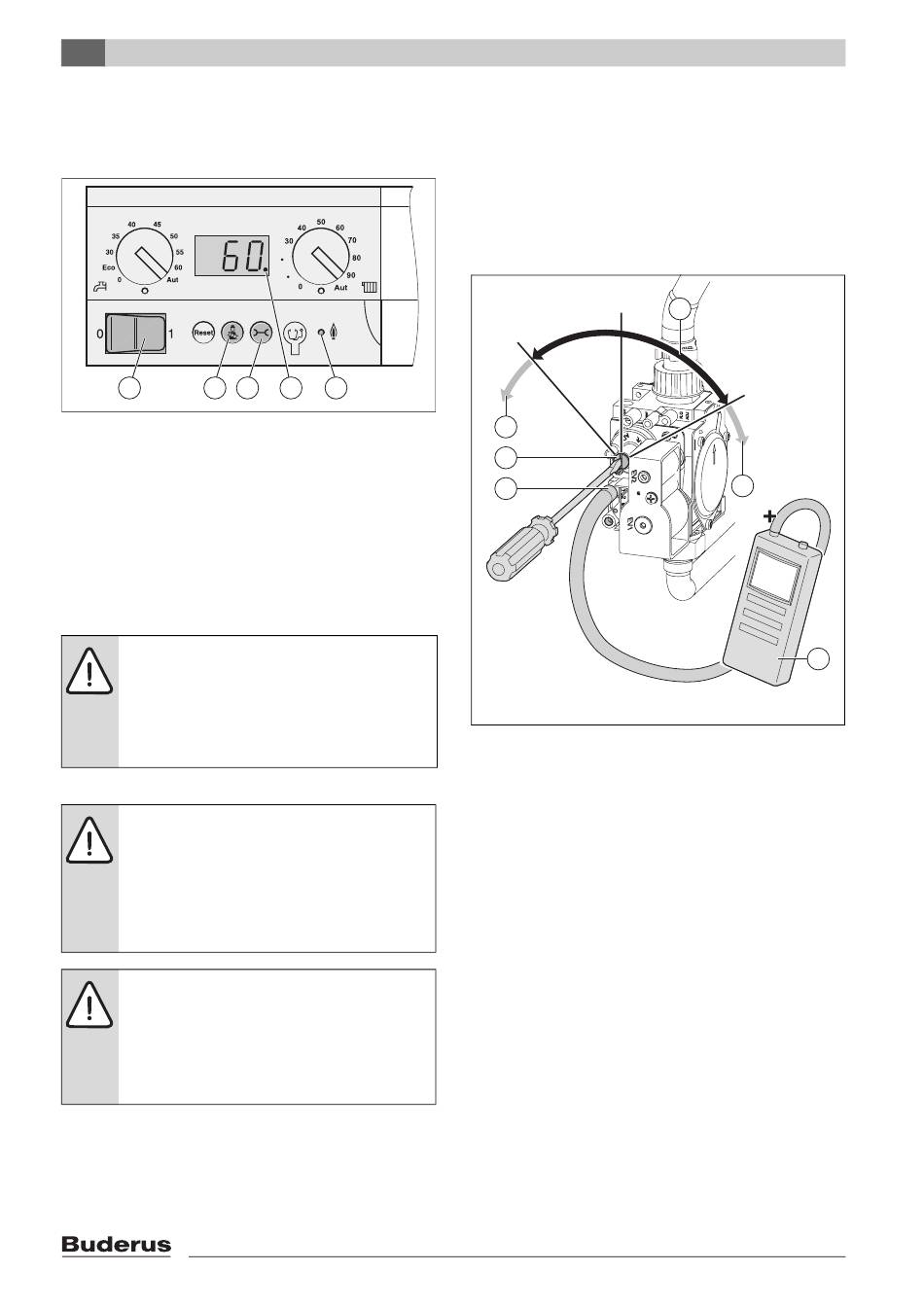

Fig. 50 Tableau de commande du module de com-
mande
1 Interrupteur marche/arrêt
C
2 Touche « Ramoneur »
-
3 Touche « Affichage d'état »
4 LED Brûleur (marche ou arrêt)
5 Affichage du séparateur décimal à l'écran
B Fermer le robinet de gaz.
B Retirer le flexible de la buse de mesure.
B Visser le capuchon de fermeture à fond.
DANGER : dû à l'explosion de gaz inflamma-
bles.
B Contrôler l'étanchéité des buses de mesu-
re utilisés.
B Respecter les normes et prescriptions
spécifiques locales en vigueur.
6.3.4 Contrôler le rapport air-gaz
PRUDENCE :
B En Belgique, en cas d'anomalie, le réglage
des rapports air-gaz doit être réalisé exclu-
sivement par le service après-vente de
Bosch Thermotechnology. Pour plus
d'informations, veuillez contacter le
service après-vente My Service.
AVIS : Dégâts sur le brûleur dus à un mau-
vais réglage du rapport air-gaz.
B Réglage du rapport air-gaz uniquement :
– sur faible charge ;
– selon la pression différentielle air/gaz,
jamais selon la mesure des fumées.
B Commuter l'interrupteur marche/arrêt du tableau de
commande sur « 0 ».
B Fermer le robinet de gaz.
32
[2] pour terminer la mesure.
3 5 4
7 746 800 040-39.1RS
Logamax plus GB162-15/25/35/45 V3 - Sous réserve de modifications techniques.
B Ouvrir au moins 2 robinets thermostatiques de radia-
teur.
B Desserrer le capuchon de la buse de mesure [5] de
2 rotations.
B Régler le manomètre [3] sur « 0 ».
B Raccorder le flexible de mesure au raccord plus du
manomètre [4] et à la buse de mesure pour la pression
différentielle du gaz [5].
-5 Pa
-10 Pa
3
1
5
Fig. 51 Réglage du rapport air-gaz
1 Vis d'arrêt
2 Plage correcte
3 Plage incorrecte
4 Manomètre
5 Buse de mesure pour le rapport air-gaz
B Ouvrir le robinet de gaz.
B Commuter l'interrupteur marche/arrêt de la chaudière
gaz à condensation sur « 1 ».
,
B Appuyer sur la touche
jusqu'à ce que le séparateur décimal [5]s'affiche en
bas à droite de l'écran.
,
B Maintenir les touches
pendant 5 secondes jusqu'à ce que [l/-/-] (par ex.
[l/8/0]) s'affiche à l'écran.
B Appuyer sur la touche « reset » [2] jusqu'à ce que la
puissance du brûleur soit sur faible charge. Message
affiché :
– [l/1/9| (15 kW)
– [l/2/1| (25 kW)
– [l/1/7| (30 kW)
– [l/1/8| (35 kW)
– [l/2/2| (45 kW).
2
0 Pa
3
4
6 720 646 391-012.2DDC
[3] pendant 2 secondes
-
[3] et [4] simultanément
