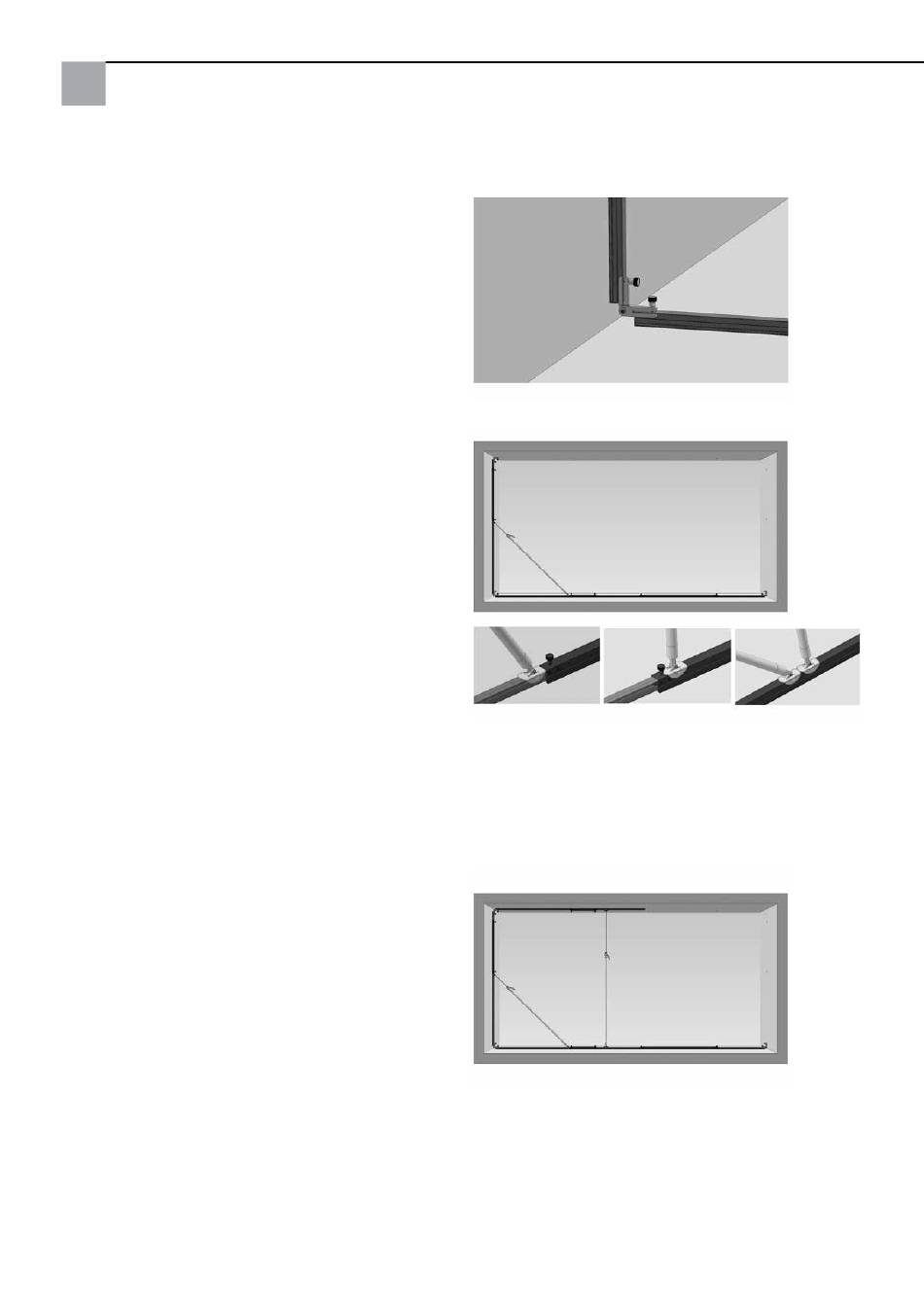

T-profil spojení s rohovou spojkou
c) Sestavení postranních prvků
Prvky, které jsou třeba, až do výšky stropu 2,70 m:
1 x spojovací T-profil 150
1 x U-meziprofil 100
1 x spojovací T-profil 25
Pro montáž postranních prvků T-profily a U-profily spo-
jte tak, aby byl vždy jeden T-profil umístěn u obou konců.
Na horním konci postranních prvků na vnější straně vždy
připevněte rohovou spojku. Postranní prvek dole spo-
jte s rohovou spojkou podlahového prvku, roztáhněte
na požadovanou výšku a potom rukou pevně dotáhněte
fixační šrouby.
d) Zajištění postranních prvků s teleskopickými pod-
pěrami
K zajištění postranního prvku umístěte teleskopickou
podpěru šikmo mezi podlahu a postranní prvek.
K tomu účelu umístěte teleskopickou podpěru s opěrnými
díly na horních stranách profilů u stěnových a podlaho-
vých prvků, vytáhněte vnitřní trubku na vhodnou délku při
odpojení a pozdějším opětovném zaklapnutí zajišťovacích
nosů.
K zafixování a přesnému nastavení délky teleskopických
podpěr stiskněte potom několikrát jejich svěrací držadlo
až se opěrné talíře zastaví buď o připevňovací šrouby pro-
filů, o okraje přechodů od T-profilů k U-profilům nebo u
opěrných nožiček svisle namontovaných podpěr. Vyviňte
jenom takový tlak, jaký je potřeba, aby byla zaručena
těsnost stěnových prvků.
Upozornění:
K umístění podpěry dbejte na to:, aby svěrací držadla
teleskopických podpěr byla umístěna směrem ven. Tak
neruší držadla na vnitřní straně při přelepování profilů.
e) Montáž stropního prvku
Stropní prvek sestavte dohromady ve stejné délce jako
podlahový prvek (bez rohové spojky) s T-profily na obou
koncích.
Nejdříve spojte k sobě jeden T-profil a jeden U-profil na
cca polovinu vzdálenosti stropu.
Potom spojte T-prvek tohoto dílu s rohovou spojkou
postranního prvku a nechte ho volně viset u postranního
prvku.
Následně stabilizujte tento volně visící díl pomocí tele-
skopické podpěry, kterou umístíte a vysunete mezi strop-
ní a podlahovou konstrukci.
