Installation
Bi-ATMON

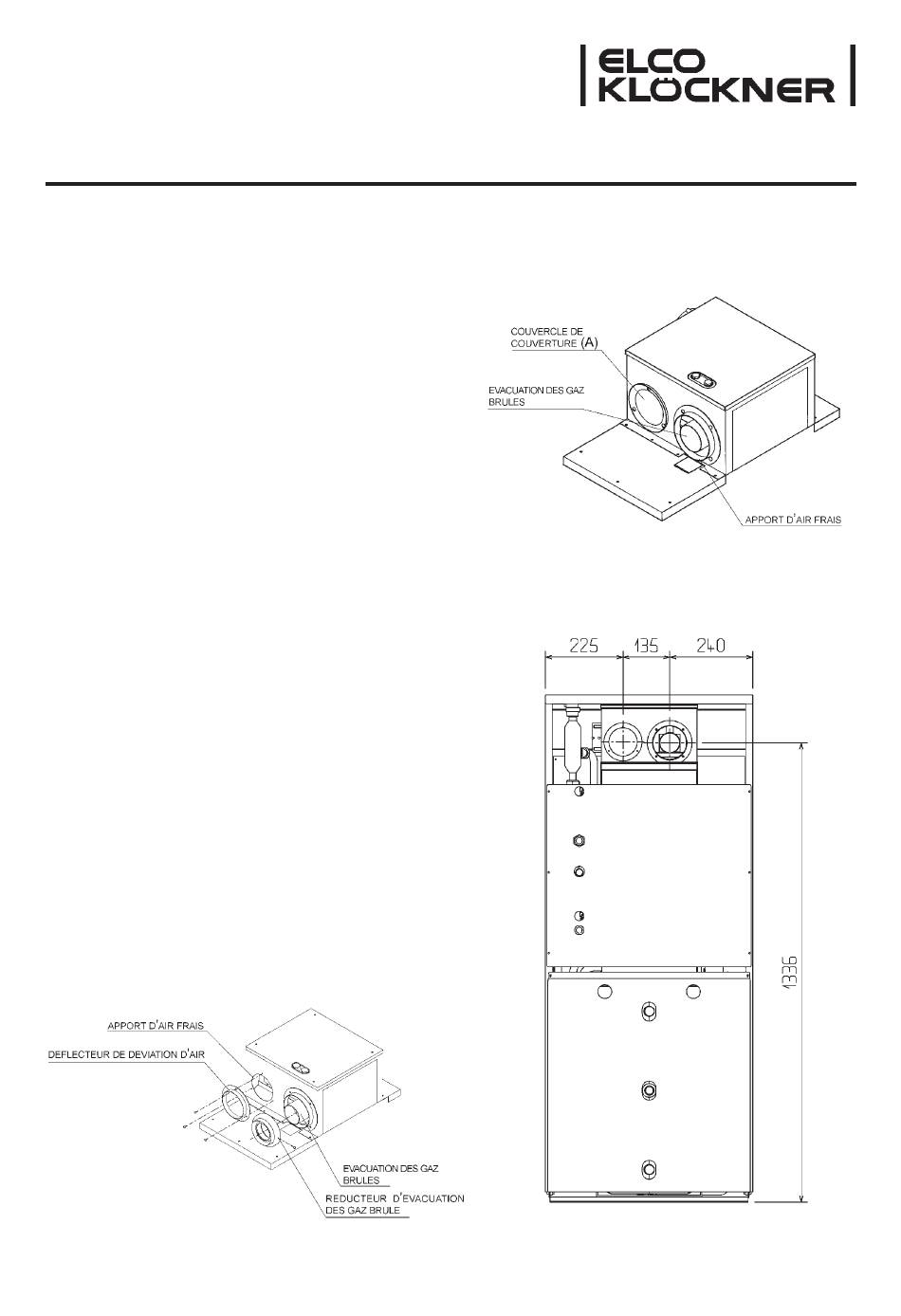

3.5 - Configuration d'un systeme d'evacuation
coaxiale (conduit concentrique)
- Evacuation des gaz brûlés (60 mm)
- Apport d'air frais (100 mm)
- Evacuation des gaz brûlés (80 mm)
- Apport d'air frais (125 mm)
3.6 - Configuration d'un double systeme
d'evacuation (deux conduits)
Pour modifier la configuration des systèmes d'évacuation,
c'est-à-dire, passer du système coaxial au double
système, procédez comme suit:
- retirez le couvercle (A) qui couvre le conduit d'aspiration
de l'air (voir le schéma d'évacuation coaxiale);
- insérez le déflecteur de déviation d'air en plastique dans
l'ouverture du conduit d'aspiration de l'air en prêtant
attention à la petite fiche de plastique qui se trouve dans
le déflecteur et qui détermine le bon alignement des
perforations de fixation;
- fixez le déflecteur à l'aide des trois vis autotaraudeuses
qui fixaient le couvercle de fermeture;
- insérez le réducteur d'évacuation dans l'ouverture du
conduit d'évacuation des gaz brûlés en le fixant ensuite
à l'aide d'une vis autotaraudeuse;
- raccordez alors les conduits d'évacuation des gaz brûlés
et d'aspiration d'air frais.
V 30/120 LN
®
9
