Dans le cas d'une entrée type «Impulsion»
Connecteur
Ch1
CNA01
ou CNA02
Ch2
• Quand l'arrêt d'urgence est déclenché, l'unité
intérieure s'arrête et le fonctionnement Marche/
Arrêt par la télécommande est restreint.
• Lorsque la fonction «Arrêt forcé» est utilisée
avec une télécommande de groupe, connectez
le même équipement à chaque unité intérieure
du groupe.
• Le choix de la fonction Marche/arrêt, Arrêt
d'urgence et arrêt forcé, peut être choisi avec le
paramétrage de l'unité intérieure.
• Lorsque la fonction paramétrée est le mode
«Arrêt thermostat forcé»
Entrée type «État» (contact sec)
Connecteur Signal d'entrée
Ch3 de
CNA03 ou CNA04

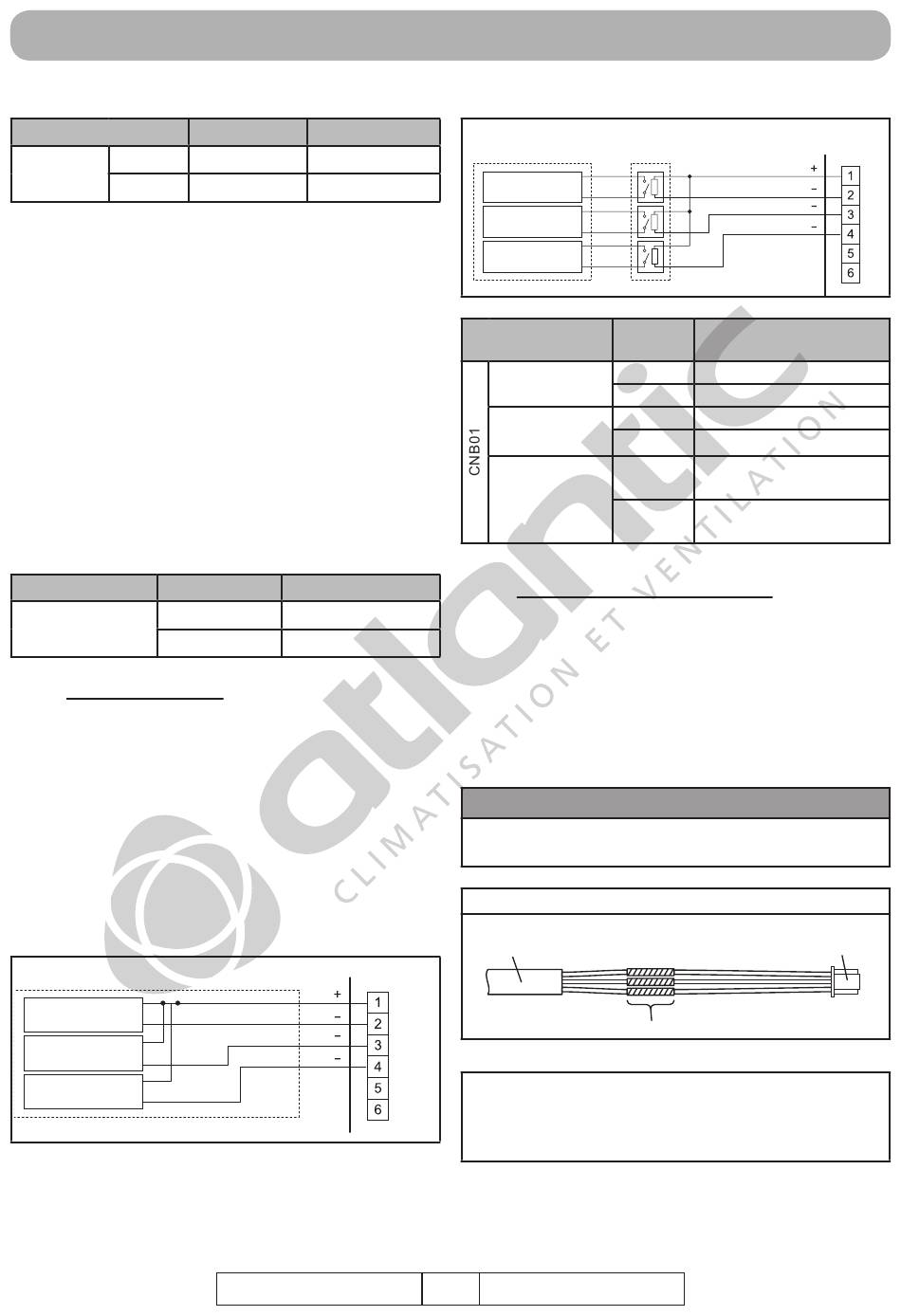

7.6.2. Sorties externes

Un câble torsadé (22AWG) doit être utilisé. La
longueur maximale du câble est 25m.
Utilisez un câble d'entrée et sortie externe avec
les dimensions appropriées suivant le nombre
de câbles à installer.
Tension de sortie : Haute DC12V±2V, Basse 0V.
Courant autorisé : 50 mA.
Avec indicateur raccordé directement
Indicateur
fonctionnement
Indicateur
erreur
Indicateur d'état
ventilateur unité
intérieure
Appareil raccordé
PROCÉDURE D'INSTALLATION
Signal d'entrée Commande
OFF → ON Arrêt dorcé
OFF → ON Normal
Commande
OFF → ON Arrêt thermostat
ON → OFF Normal
Mai 2013
Appareils avec une alimentation
Appareil
raccordé 1
Appareil
raccordé 2
Appareil
raccordé 3
Appareil raccordé
Connecteur
Sortie externe 1
Bornes 1-2
Sortie externe 2
Bornes 1-3
Sortie externe 3
Bornes 1-4
7.6.3. Méthodes de branchement
• Modifi cation des fi ls
Dénudez le câble relié au connecteur du kit de
câblage. Dénudez le câble (non fourni) et utilisez
un manchon connecteur serti isolé pour raccor-
der ce câble et le câble du kit de câblage, puis
soudez le fi l.
• Assurez-vous d'avoir isoler la connexion entre
les câbles.
Fig. 47
(Non fourni)
Carte
électronique
CNB
01
Dans la fi gure suivante, tous les connecteurs
sont connectés pour les besoin de la présenta-
tion. Lors d'une installation il n'est pas possible
de connecter tous les connecteurs à la fois.
26
Relai (non fourni)
Tension
de sortie
0V
DC 12 V
0V
DC 12 V
0V
Fonctionnement ventilateur
DC 12 V
I ATTENTION
(en option - accessoires)
Contact entrée/sortie
Soudez et isolez la connexion
NI 923 478 A
Carte
électronique
CNB
01
Etat
Arrêt
Fonctionnement
Normal
Erreur
Arrêt ventilateur unité
intérieure
unité intérieure
