Procédure paramètrage
1. Basculez vers la fonction que vous souhaitez changer (touche SPAN/POSITION/TRACE)
2. Déplacez-vous sur la voie que vous souhaitez modifier (flèche de déplacement haut/bas)
3. Changer les paramètres (flèche de déplacement gauche/droite)
Note: Lorsque la voie 1 (CH1) est à off, ALL ne peut être sélectionné.

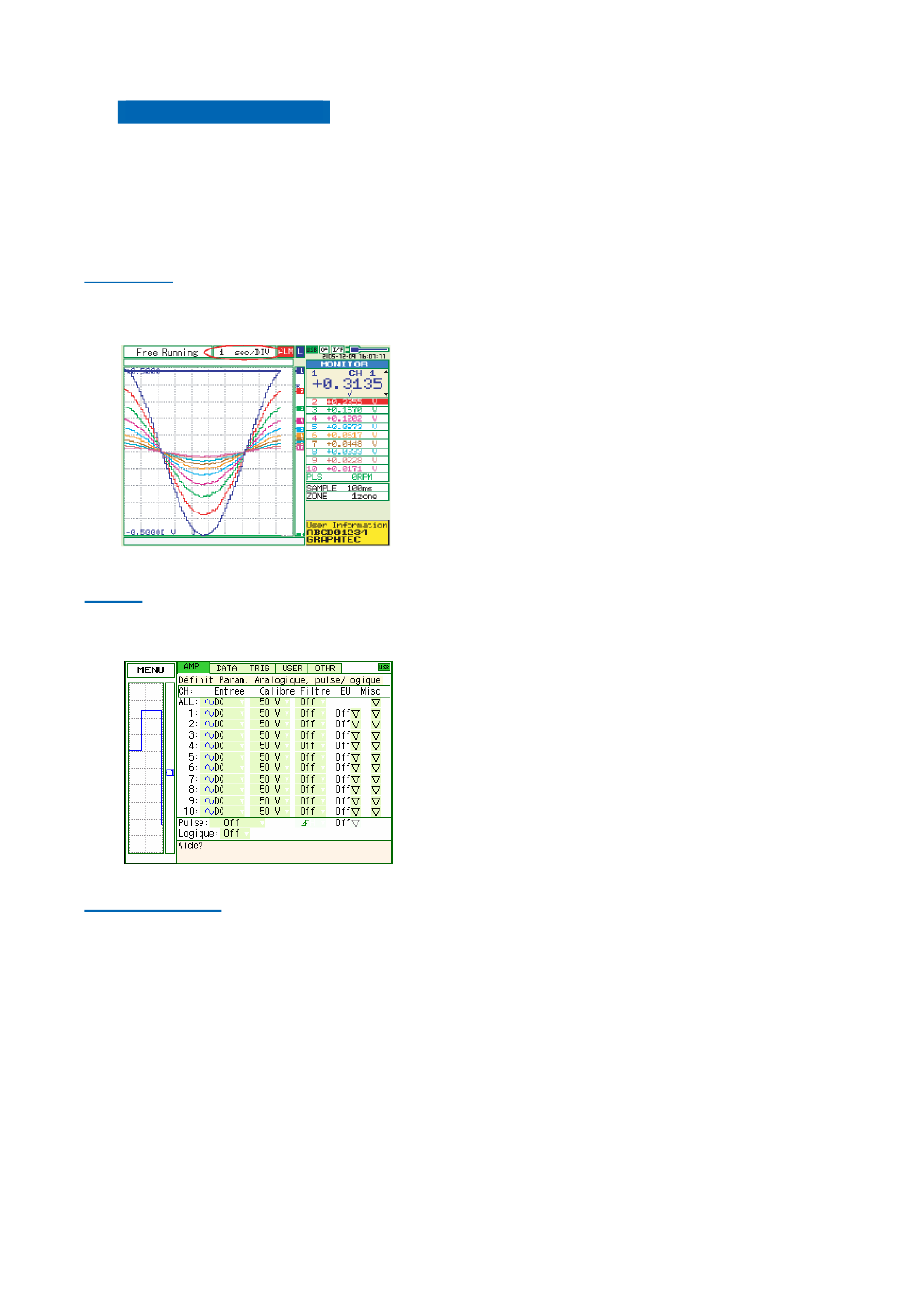

(2) TIME/DIV

Appuyez sur la flèche gauche/droite de la touche TIME/DIV pour changer la base de temps.

(3) MENU

Appuyez sur la touche MENU pour ouvrir la fenêtre de configuration des entrées du GL200. L'appui à
nouveau sur cette touche vous fait passer à la fenêtre de configuration suivante.

(4) QUIT (LOCAL)

Cette touche est utilisée pour les opérations suivantes.
• Pour annuler un paramètre dans le menu de configuration.
• Pour retourner à l'affichage MONITOR lorsqu'une fenêtre SPAN/POSITION/TRACE est affichée.
• Pour sortir du mode connecté (dans lequel les touches sont inactives).
• Pour fermer la fenêtre en cours.
• Pour quitter le mode de relecture.
• Pour retourner à l'écran « Courbes + Valeurs Numériques » lorsque vous êtes dans le d'affichage
« Courbes Etendues » ou « Valeurs Numériques + Calculs ».
Paramètrage de l'appareil
