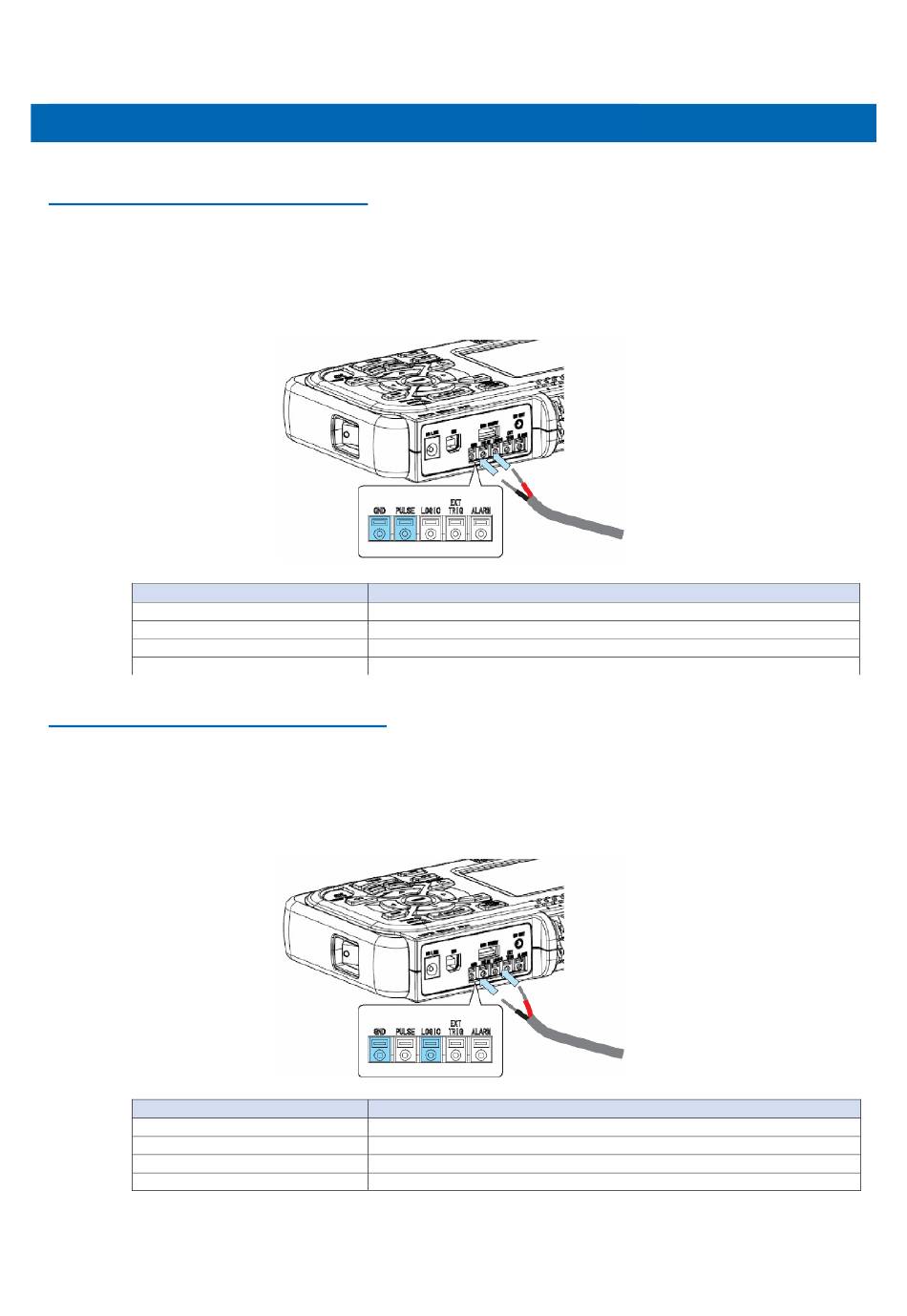

2.6 Connecter les entrées/sortie externes
Connectez le câble d'entrée pulse
Pour mesurer un signal pulse, brancher le câble sur la borne PULSE comme indiqué ci-dessous.
Utilisez le tournevis plat pour pousser sur le bouton moins (-) de la borne PULSE, insérez le fil et ensuite
enlevez le tournevis.
Après avoir inséré le câble, tirer doucement sur le fil pour être sûr qu'il est bien maintenu.
Désignation
Nombre de voies
Gamme tension d'entrée
Niveau seuil
Hystérésis
Connectez le câble d'entrée logique
Pour mesurer un signal logique, brancher le câble sur la borne LOGIC comme indiqué ci-dessous.
Utilisez le tournevis plat pour pousser sur le bouton moins (-) de la borne LOGIC, insérez le fil et ensuite enlevez
le tournevis.
Après avoir inséré le câble, tirer doucement sur le fil pour être sûr qu'il est bien maintenu.
Désignation
Nombre de voies
Gamme tension d'entrée
Niveau seuil
Hystérésis
1
0 à +24V max. (masse commune)
+2.5V
Approx. 0.5 V (+2.5 à +3 V)
1
0 à +24V max. (masse commune)
+2.5V
Approx. 0.5 V (+2.5 à +3 V)
Vérification et préparation
Description
Description
2-7
