2.3 Noms et fonctions des parties du GL200

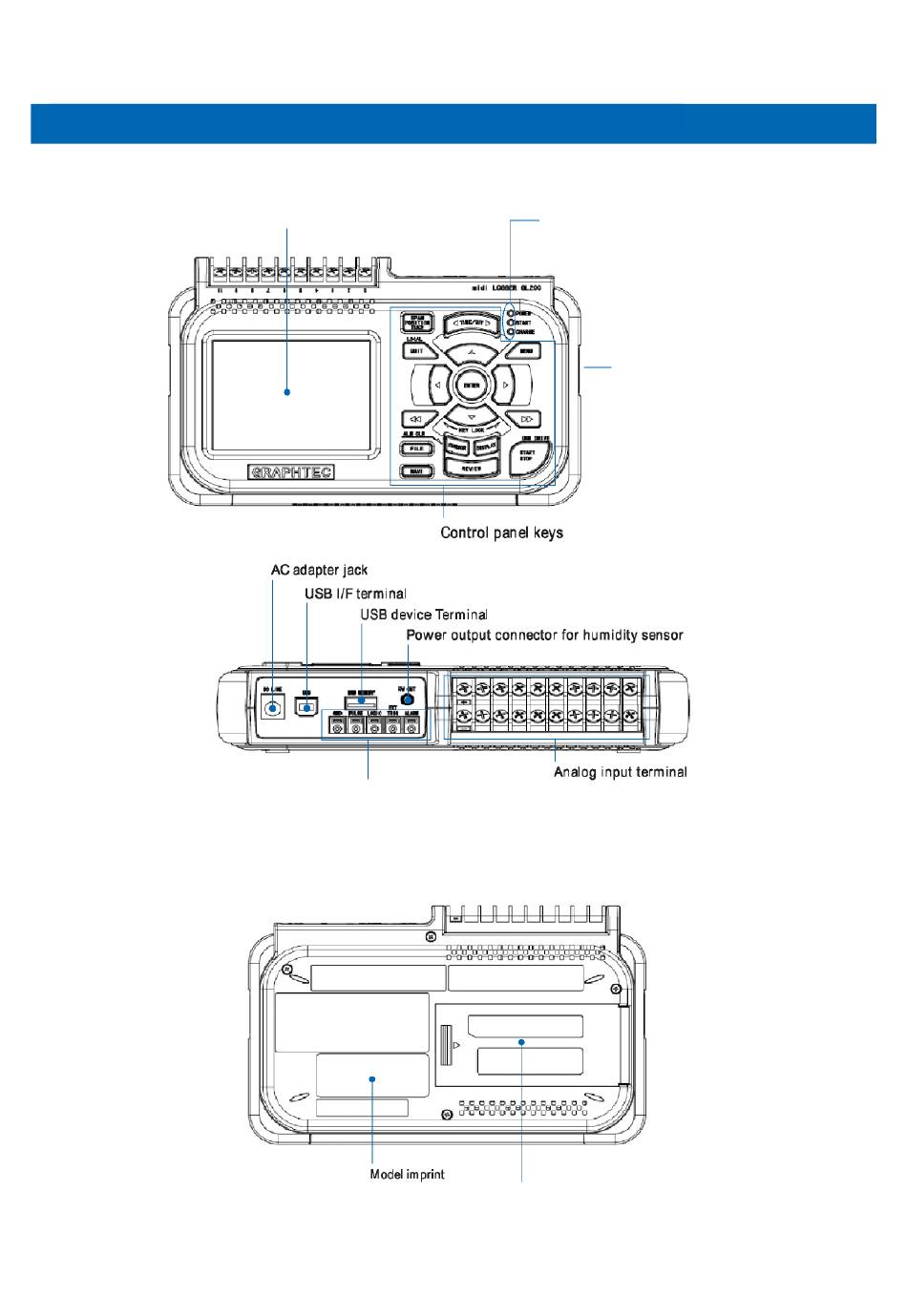

Ce paragraphe décrit les noms et fonctions des parties du GL200.
E c r a n
E / S e x t e r n e s
ALARM: Borne Sortie Alarme
EXT TRIG: Borne Entrée Trigger
LOGIC: Borne Entrée Logique
PLUS: Borne Entrée Pulse
GND: Borne GND (masse)
E t at d es v oy ants
POWER: ON lorsque l'alimentation est ON
START: ON pendant la capture des données
CHARGE: ON pendant la charge de la batterie
Interrupteur M/A
(sur le coté dr oit)
Capot de la Batterie (B-517)
(vendue séparemment)
