Vérification et préparation

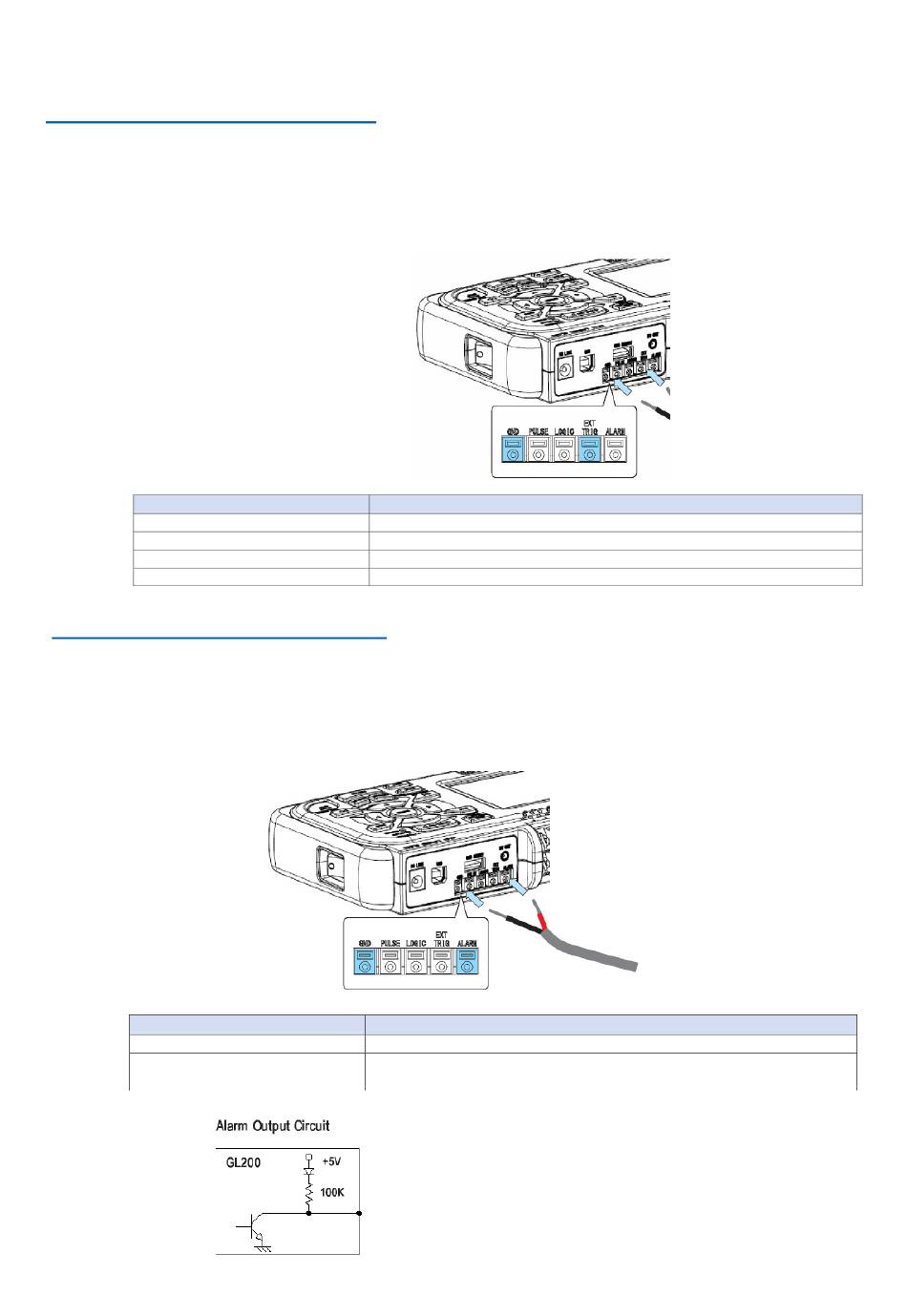

Connectez le câble d'entrée trigger
Pour mesurer un signal d'entrée trigger, brancher le câble sur la borne EXT TRIG comme indiqué ci-dessous.
Utilisez le tournevis plat pour pousser sur le bouton moins (-) de la borne EXT TRIG, insérez le fil et ensuite
enlevez le tournevis.
Après avoir inséré le câble, tirer doucement sur le fil pour être sûr qu'il est bien maintenu.
Désignation
Nombre de voies
Gamme tension d'entrée
Niveau seuil
Hystérésis
Connecter le câble de sortie alarme
Pour mesurer un signal de sortie alarme, brancher le câble sur la borne ALARM comme indiqué ci-dessous.
Utilisez le tournevis plat pour pousser sur le bouton moins (-) de la borne ALARM, insérez le fil et ensuite
enlevez le tournevis.
Après avoir inséré le câble, tirer doucement sur le fil pour être sûr qu'il est bien maintenu.
Nombre de voies
Caractéristiques maximum
2-8
Description
1
0 à +24V max. (masse commune)
+2.5V
Approx. 0.5 V (+2.5 à +3 V)
Item
1
VCEO (tension entre le collecteur et l'émetteur): 30V
IC (courant dans le collecteur): 0.5A
Caractéristiques maximum
VCEO (tension entre le collecteur et l'émetteur) : 30V
IC (courant dans le collecteur)
PC (perte dans le collecteur)
Note: Ne dépassez pas les caractéristiques maximum
Description
: 0.5A
: 0.2W
