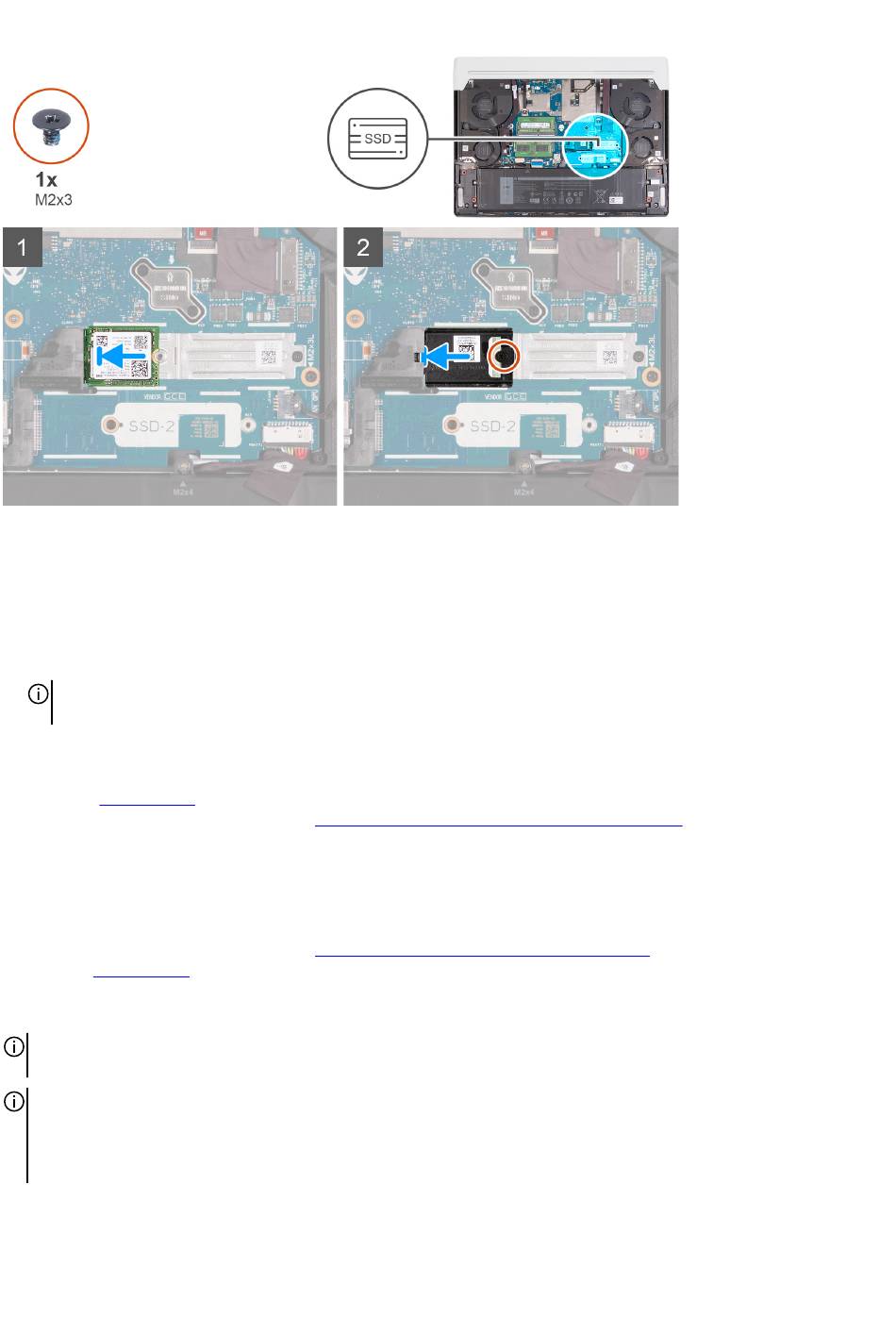

1. Alignez l'encoche du disque SSD M.2 2230 avec la languette du logement de carte M.2 sur la carte système.
2. Faites glisser le disque SSD M.2 2230 dans le logement de carte M.2 situé sur la carte système.
3. Faites glisser la languette de la protection thermique M.2 dans le logement de carte M.2, puis alignez le trou de vis de la
protection thermique sur celui de la carte système.
4. Remplacez la vis (M2x3) qui fixe la protection thermique M.2 au support de montage 2230.
REMARQUE : Votre ordinateur peut avoir jusqu'à deux disques SSD M.2 2230 installés. Répétez les étapes 1 à 4 pour
installer le second disque SSD M.2 2230.
Étapes suivantes
1. Installez le
cache de
fond.
2. Suivez la procédure décrite dans la section
Retrait du disque SSD M.2 2280
Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le
cache de
fond.
À propos de cette tâche
REMARQUE : Cette procédure ne s'applique qu'aux ordinateurs expédiés avec un disque SSD M.2 2280 installé dans le
logement M.2 n° 1 (SSD-1) et/ou dans le logement M.2 n° 2 (SSD-2).
REMARQUE : La carte M.2 installée dans le logement M.2 nº 1 (SSD-1) et dans le logement M.2 n° 2 (SSD-2) dépend de la
configuration commandée. Configurations de cartes prises en charge :
● Disque SSD M.2 2230 + support de montage 2230
● Disque SSD M.2 2280
Les images suivantes indiquent l'emplacement du disque SSD M.2 2280 et représentent la procédure de retrait.
Après une intervention à l'intérieur de votre
Avant d'intervenir à l'intérieur de votre
ordinateur.
ordinateur.
