Montage
22
• Dans le cas des capteurs bidirectionnels, respecter également la section d' e ntrée
recommandée dans le sens opposé.
• En présence de plusieurs perturbations de l' é coulement, utiliser des tranquillisateurs de
débit.
• Utiliser des tranquillisateurs de débit s' i l n' e st pas possible de respecter les sections
d' e ntrée requises.
• Dans le cas des vannes de régulation, l' e ffet des perturbations dépend du type de vanne
et du degré d' o uverture. La section d' e ntrée recommandée pour les vannes de régulation
est de 50 × DN.
• Dans le cas des gaz très légers (hélium, hydrogène), doubler la section d' e ntrée
recommandée.

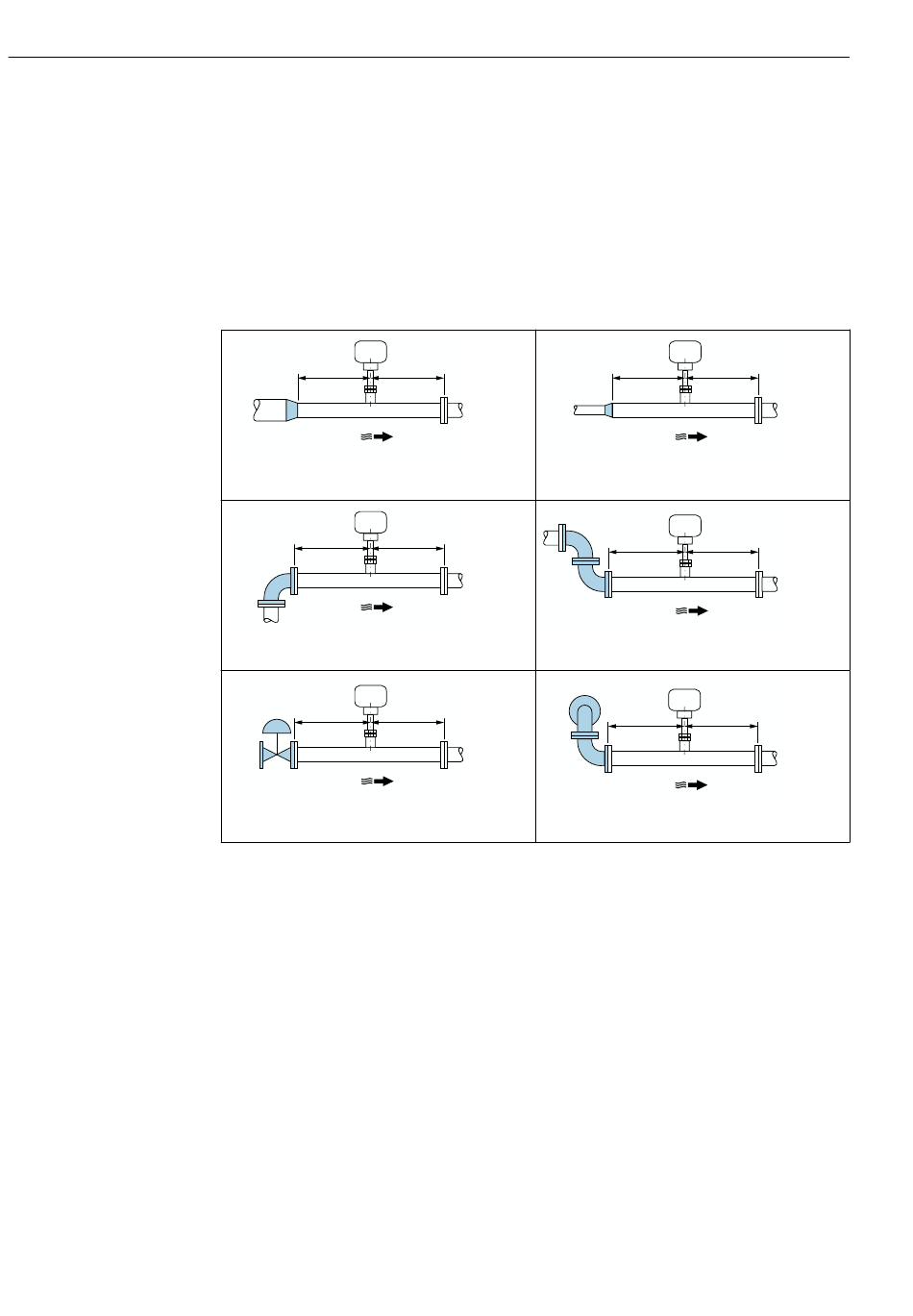

15 × DN 2 × DN
 4 Réduction
15 × DN 2 × DN
 6 Coude 90°
50 × DN 2 × DN
 8 Vanne de régulation
Proline t-mass I 500 HART
25 × DN
A0040193
 5 Extension
20 × DN
A0039440
 7 2 × coude 90 °
30 × DN
A0039445
 9 2 × coude 90 ° tridimensionnel
2 × DN
A0040192
2 × DN
A0039441
2 × DN
A0039442
