Proline t-mass I 500 HART
Gamme de température du
produit
Gamme de pression du
produit
Courbes pression -
température
Limite de débit
Endress+Hauser
15.9

Process

Capteur
–40 ... +180 °C (–40 ... +356 °F)
Joints
• Bagues d' é tanchéité :
• EPDM–40 ... +140 °C (–40 ... +284 °F)
• FKM –40 ... +180 °C (–40 ... +356 °F)
• Bague de serrage :
• PEEK –40 ... +140 °C (–40 ... +284 °F)
• PVDF–20 ... +110 °C (–4 ... +230 °F)
• 1.4404 –40 ... +180 °C (–40 ... +356 °F)
Bague de serrage en 1.4404 : la bague de serrage a une position fixe sur le corps.
Restriction pour les étalonnages répétés (respecter la profondeur d' i nsertion minimale
→  20)
Minimum 0,5 bar absolu. Pression maximale admissible du produit →  195

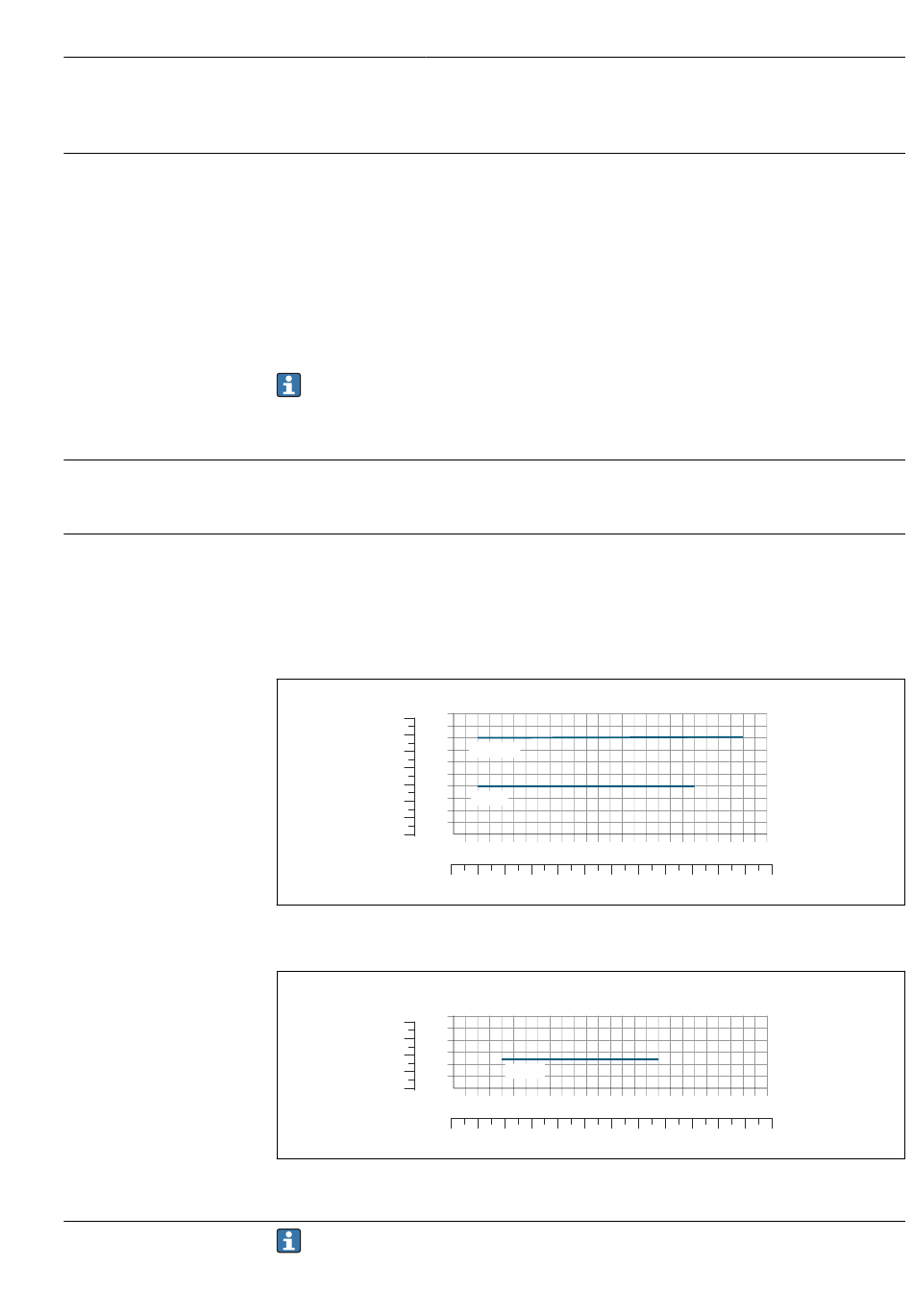

Les diagrammes de pression et température suivants s' a ppliquent à toutes les pièces de
l' a ppareil soumises à la pression et pas uniquement au raccord process. Les diagrammes
montre la pression du produit admissible maximale en fonction de la température du
produit spécifique.
Bague de serrage
[psi] [bar]
50
600
40
30
400
20
200
10
0
0
-80
 44 Avec matériau de raccord 1.4404/F316L/F316
[psi] [bar]
30
400
20
200
10
0
0
-80
 45 Avec matériau de raccord 1.4404/F316L/F316
Gamme de mesure →  179
1.4404
PEEK
-50 50
0
0 80 160
PVDF
-50 50
0
0 80 160
Caractéristiques techniques
100 150 200 [°C]
[°F]
240 320 400
100 150 200 [°C]
[°F]
240 320 400
A0041035-FR
A0041590-FR
195
