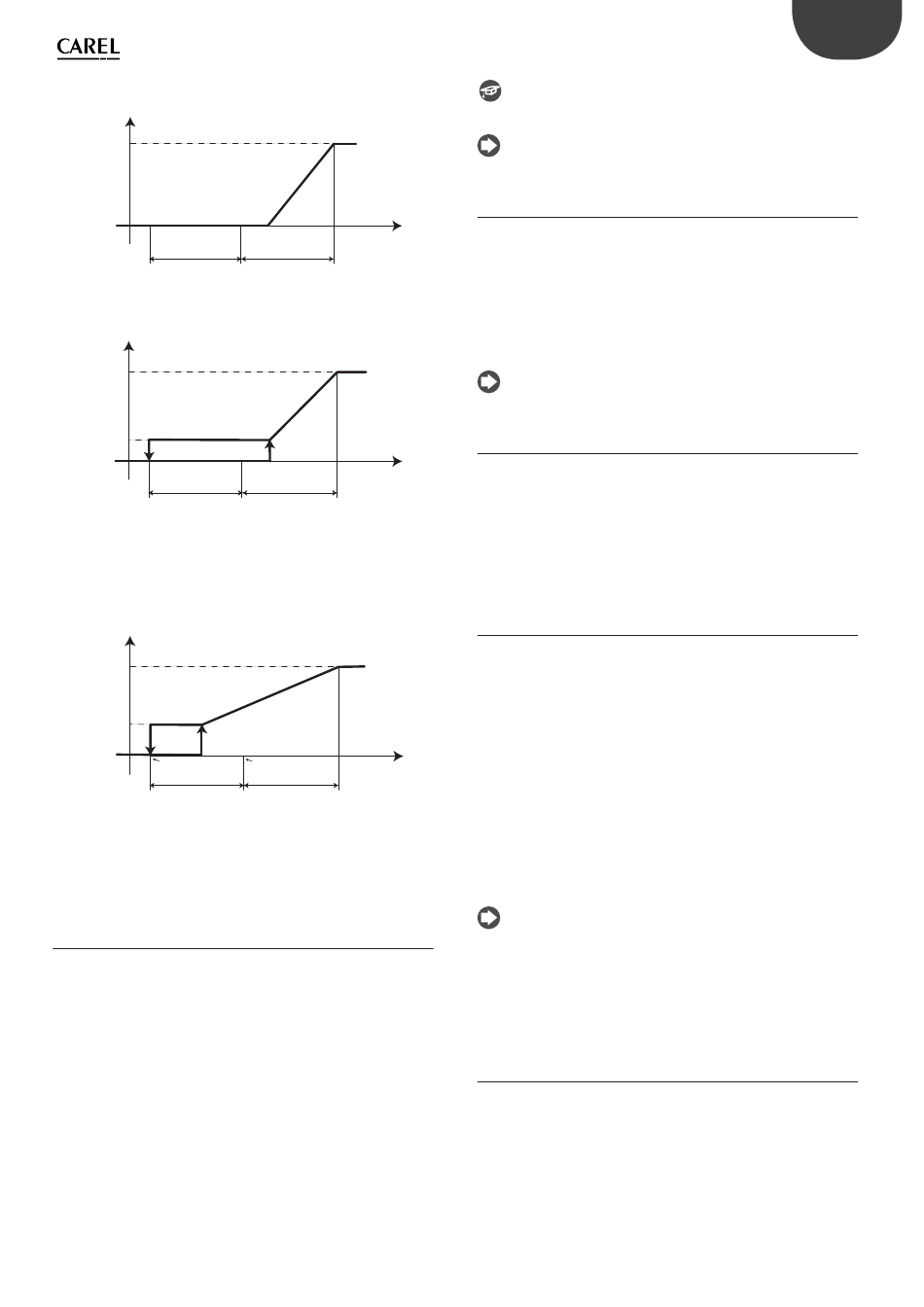

Exemple 2: valeur minimale sortie modulante 0 V, valeur maximale 10 V,
valeur minimale capacité dispositif modulant 60 %, valeur maximale 100 %..
Analog output
Max output
value = 10 V
Min output
Min capacity = 60 %
value = 0 V
Setpoint
Differential
Exemple 3: valeur minimale sortie modulante 2 V, valeur maximale 10 V,
valeur minimale capacité dispositif modulant 60 %, valeur maximale 100 %.
Analog output
Max output
value = 10 V
Min capacity = 60 %
Min output
value = 2 V
Setpoint
Differential
Fig. 7.w
Coupure
pRack PR100T gère une fonction de coupure de régulation pour les
ventilateurs; il est possible d'activer cette fonction et d'enregistrer les
paramètres correspondants depuis le cadre du menu principal D.a.b/
D.b.b. Le principe de fonctionnement de la coupure est expliqué dans
le schéma:
Regulation request
Max output
value
Cut-Off value
of request
Cut-Off setpoint
Differential
Il est possible de paramétrer une valeur en pourcentage de la requête et un
point de consigne pour la coupure. Lorsque la requête de régulation atteint
la valeur paramétrée, elle reste constante tant que la valeur de régulation
ne descend pas en-dessous de la valeur du point de consigne paramétré
pour la coupure; après cela la requête descend à 0 % et reste à 0 % jusqu'à
ce que la requête dépasse une nouvelle fois la valeur de coupure.
7.5.2
Rotation
pRack PR100T gère la rotation des ventilateurs de manière tout à fait
similaire à ce qui est décrit pour les compresseurs, par conséquent:
•
Rotation LIFO, FIFO, par temps, Custom
•
Gestion d'un dispositif de modulation par ligne
La diff érence substantielle par rapport aux compresseurs concerne
la possibilité de gérer diverses dimensions et, bien entendu, des
étagements, qui ne sont pas prévus pour les ventilateurs. De plus, pRack
PR100T gère particulièrement les ventilateurs avec variateur. En eff et, il est
possible de confi gurer plus d'un ventilateur avec variateur.
S'il y a plusieurs ventilateurs, mais le nombre de ventilateurs avec
variateur est confi guré sur 1, l'allumage et l'arrêt des ventilateurs
s'eff ectuent simultanément et les ventilateurs se trouvent toujours à la
même puissance. S'il y a plusieurs ventilateurs avec variateur, en plus de
pouvoir utiliser une entrée numérique d'alarme pour chacun, on suppose
que le poids du dispositif modulant est proportionnel au nombre de
ventilateurs, par conséquent, il s'agit du premier cas décrit au paragraphe
6.3.3: des ventilateurs ayant tous la même puissance et plage de variation
de la puissance du dispositif modulant égale ou supérieure à la puissance
des autres dispositifs.
Max capacity = 100 %
Regulation
probe value
Differential
Fig. 7.v
Max capacity = 100 %
Regulation
probe value
Differential
Regulation setpoint
Regulation
probe value
Differential
Fig. 7.x
Exemple 1: 4 ventilateurs tous avec le même variateur
correspondent à 1 ventilateur unique ayant une puissance
quadruple.
NB: il est possible d'exclure de la rotation quelques ventilateurs, par
exemple en hiver; pour ce faire, il est possible d'utiliser la fonction
condenseur multicircuits split condenser
7.5.3
Démarrage rapide (speed up)
pRack PR100T gère le démarrage rapide (speed up), qui permet de
vaincre le démarrage initial des ventilateurs. Il est possible d'activer la
fonction et de confi gurer les paramètres correspondants depuis le cadre
de menu principal D.a.g/D.b.g. Si le speed up est activé, il est possible
de confi gurer un temps de démarrage, où la vitesse des ventilateurs est
forcée à 100%. De plus, s'il y a une sonde de température externe, il est
possible de confi gurer un seuil (avec diff érentiel de retour) en dessous
duquel le speed up est désactivé, de sorte à ne pas baisser de manière
drastique la pression de condensation au démarrage.
NB: le speed up a une priorité inférieure par rapport à l'antibruit
(voir le paragraphe suivant pour les détails), donc il n'est pas
exécuté si la fonction antibruit est active.
7.5.4
Antibruit
pRack PR100T gère la fonction antibruit qui permet de limiter la
vitesse pendant certaines heures de la journée ou dans des conditions
particulières, signalées par une entrée numérique. Il est possible d'activer
la fonction et de confi gurer les paramètres correspondants depuis le
cadre de menu principal D.a.g/D.b.g. L'activation de la limitation de la
vitesse des ventilateurs depuis l'entrée numérique ou plage horaire est
indépendante, donc la vitesse est limitée à la valeur confi gurée lorsqu'à ce
qu'au moins l'une des deux conditions s'active. Il y a 4 plages d'activation
confi gurables pour chaque jour de la semaine.
7.5.5
Condenseur multicircuits (« split condenser »)
pRack PR100T gère la possibilité d'exclure du fonctionnement quelques
ventilateurs, par exemple, pour réduire le condenseur pendant l'hiver,
grâce à la fonction condenseur multicircuits («split condenser»). Il
est possible d'activer la fonction et de confi gurer les paramètres
correspondants depuis le cadre de menu principal D.a.g/D.b.g. À travers
le condenseur multicircuits, il est possible d'exclure de la rotation les
ventilateurs qui ont un indice:
•
pair
•
impair
•
supérieur à une valeur confi gurable
•
inférieur à une valeur confi gurable
La fonction est activable depuis:
•
plages horaires (saisons été/hiver)
•
entrée numérique
•
superviseur
•
température externe (seuil et diff érentiel confi gurables)
NB:
•
le condenseur multicircuits peut être désactivé par paramètre en cas
d'intervention des prévents de haute pression (voir le paragraphe 8.3.3).
Si le condenseur multicircuits est désactivé pour une intervention
des prévents de haute pression, il reste désactivé pendant une durée
confi gurable, après quoi il est réactivé.
•
Le condenseur multicircuits n'est pas activable s'il y a un dispositif de
modulation de la vitesse qui contrôle tous les ventilateurs.
7.5.6
Fonctionnement manuel
pRack PR100T gère également pour les ventilateurs les 3 diverses
modalités de fonctionnement manuel décrites pour les compresseurs:
•
Activation
•
Gestion manuelle
•
Test des sorties
L'activation est gérée dans le cadre de menu principal D.a.f/D.b.f., alors
que la gestion manuelle et le test des sorties sont activables depuis le
cadre de menu principal B.b ou B.c. Pour la description détaillée des 3
modalités, voir le paragraphe 6.3.9.
23
pRack pR100T +0300022FR rel. 1.1 - 07.05.2015
