2.2.5 Montage à l'aide de modèles universels pour toit Cembrit
Rozmístění univerzálních šablon na střeše proveďte tak, aby rozmístění kotvících bodů odpovídalo obrázku 9.
rozmĈr kolektoru
1000 × 2 000 mm
rozmĈr kolektoru
1000 × 2 000 mm

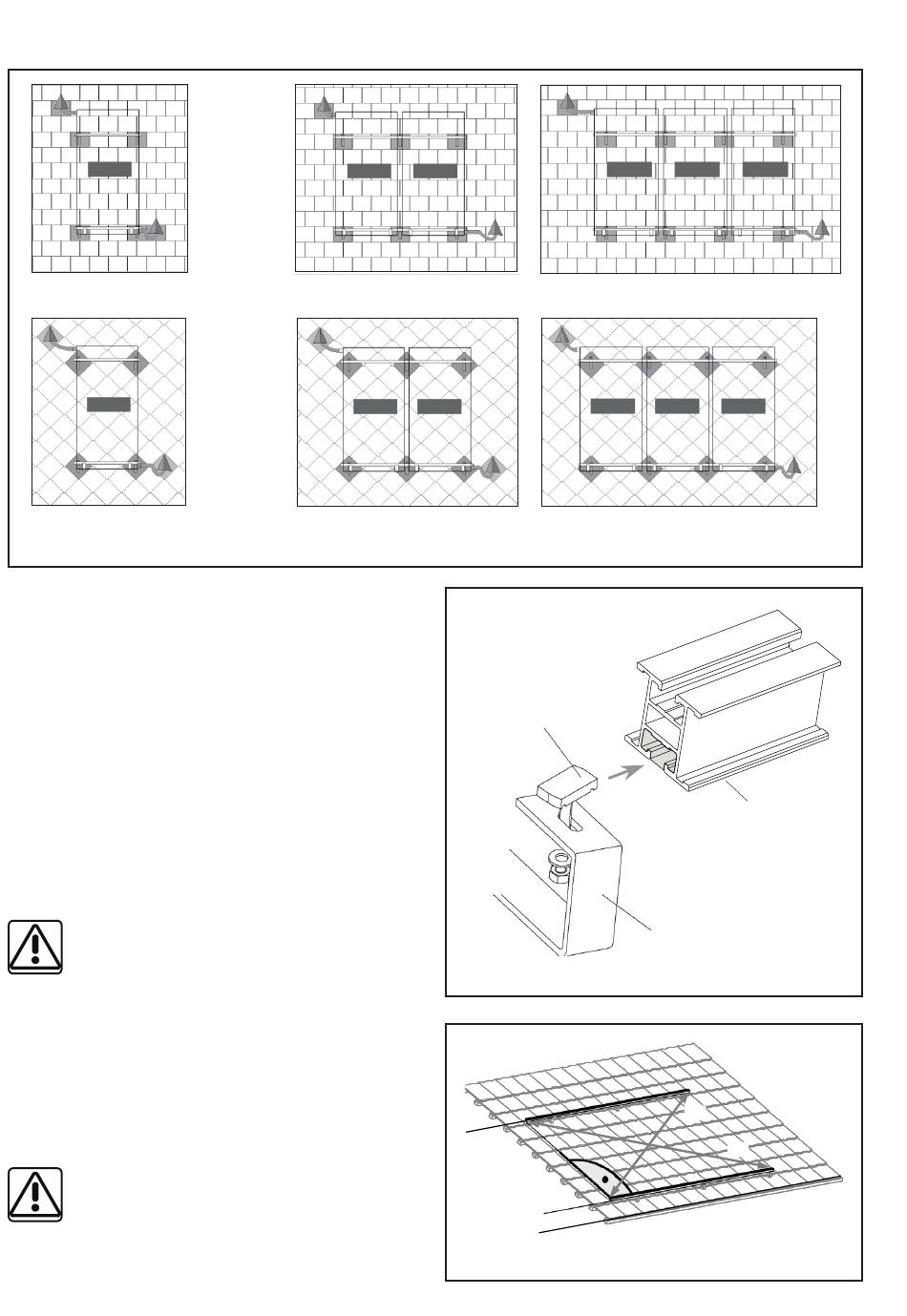

Fig. 9: Placement de modèles universels
2.3 Installation des profilés en „H" sur les
crochets
• Préparer deux profilés en „H" de longueur adéquate
pour le nombre et le type de capteurs à installer.
• Tournez les têtes de vis (Fig. 10) pour qu'elles
puissent glisser dans le profilé en „H", ou bien placer
d'abord les têtes de vis dans la rainure et les fixer aux
crochets. Utiliser les rondelles autobloquantes pour
fixer les écrous.
• Aligner les profilés horizontalement afin qu'ils soient
parallèles aux rangées de tuiles. Les diagonales entre les
deux profilés de base doivent être de la même longueur :
D1 = D2 (Fig.11)
• Enfin, serrer les écrous des vis des crochets.
2.4 Montage des capteurs
Les capteurs doivent être recouverts pendant
le montage.
Montage:
• Placer les crochets de sécurité sur le profilé en
aluminium (Fig. 12), utiliser toujours 2 crochets de
sécurité par capteur.
• Placer les crochets de sécurité à environ 100 mm
des bords du capteur
• Placer le premier capteur sur le profilé en H et
aligner ses bords.
Les capteurs doivent être placés sur le profilé
avec la marque en haut. La distance entre le
bas du capteur et le bas du profilé est donnée
par construction d'après la dimension du
crochet, environ 75 mm.
• Distance entre les extrémités du profilé et du capteur
B = 35 mm (Fig. 13)
Montage de 1
capteur sur
rozmĈr kolektoru
1000 × 2 000
mm
surface
rectangulaire
Montage de 2 capteurs sur surface rectangulaire
Montage de 1
capteur sur
surface
rozmĈr kolektoru
carrée
1000
mm
Montage de 2 capteurs sur surface carrée
rozmĈr kolektoru
1000 × 2 000
mm
rozmĈr kolektoru
× 2 000 1000 × 2 000
mm
Vis M8 avec tête
pour profile en H
Fig. 10: Fixation du profilé en „H" profilu au crochet
Fig. 11: Positionnement des profilés en H
:
rozmĈr kolektoru rozmĈr kolektoru
1000 × 2 000 1000 × 2 000
mm mm
Montage de 3 capteurs sur surface rectangulaire
rozmĈr kolektoru rozmĈr kolektoru rozmĈr kolektoru
1000 × 2 000 1000 × 2 000 1000
mm mm
Montage de 3 capteurs sur surface carrée
Crochet
rozmĈr kolektoru
1000 × 2 000 mm
× 2 000 mm
Profilé en „H"
