10. REMPLISSAGE, TEST DE PRESSION ET D'ETANCHEITE, PURGE
Les instructions suivantes sont valables lorsqu'un
groupe de transfert REGULUS est utilisé.
Remplissage
10.1
• Pour remplir le circuit du système solaire, utiliser un
appareil de remplissage avec un réservoir pour liquide
caloporteur solaire (viz Fig. 31)
• Fixer le tuyau de remplissage au robinet de
remplissage et l'ouvrir complètement
• Fixer le tuyau de retour au robinet de vidange et
l'ouvrir complètement
• Fermer la vanne à sphère intégrée au débitmètre (la
rainure de la vis du débitmètre doit être en position
horizontale).
• Ouvrir la vanne de contrôle au-dessus de la pompe en
tournant la valve sphérique de 45° (position
intermédiaire entre l'ouverture et la fermeture)
• Mettre en marche la pompe de remplissage, verser une
quantité suffisante de liquide caloporteur dans le
réservoir de l'appareil de remplissage et remplir le
circuit du système solaire.
10.2 Circulation
• Faire circuler le liquide caloporteur pendant au moins
15 minutes avec l'appareil de remplissage. Afin de
purger parfaitement l'air du système, ouvrir de temps
en temps et brièvement la valve sphérique intégrée
au débitmètre (rainure de la vis en position verticale).
10.3 Purge du système
• La pompe de remplissage étant en marche, fermer le
robinet de purge et augmenter la pression jusqu'à
environ 5 bar.
• Fermer le robinet de remplissage et arrêter la pompe
de remplisssage, ouvrir la vis de régulation intégrée
au débitmètre (rainure verticale), ne pas débrancher
les tuyaux de la pompe de remplissage!
• Régler la ou les pompes de circulation en position
maximale, mettre en marche et arrêter plusieurs fois
de suite afin de purger l'air du système (une pompe
sans air fonctionne presque silencieusement)
• Contrôler la pression du système et quand elle
commence à baisser, l'augmenter jusqu'à 5 bar en
mettant en marche la pompe de remplissage et en
ouvrant le robinet de remplissage.
• Répéter la purge de l'air jusqu'à ce que le flotteur
dans la valve de régulation du débitmètre prenne
une position stable pendant le fonctionnement de la
pompe et que les bulles d'air disparaissent dans le
débitmètre. Après cela, laisser la pompe de
circulation fonctionner pendant au moins 5 minutes.
• Dans le cas où un ou des purgeurs d'air
automatiques sont utilisés à un point du système, les
fermer après la purge d'air.
20

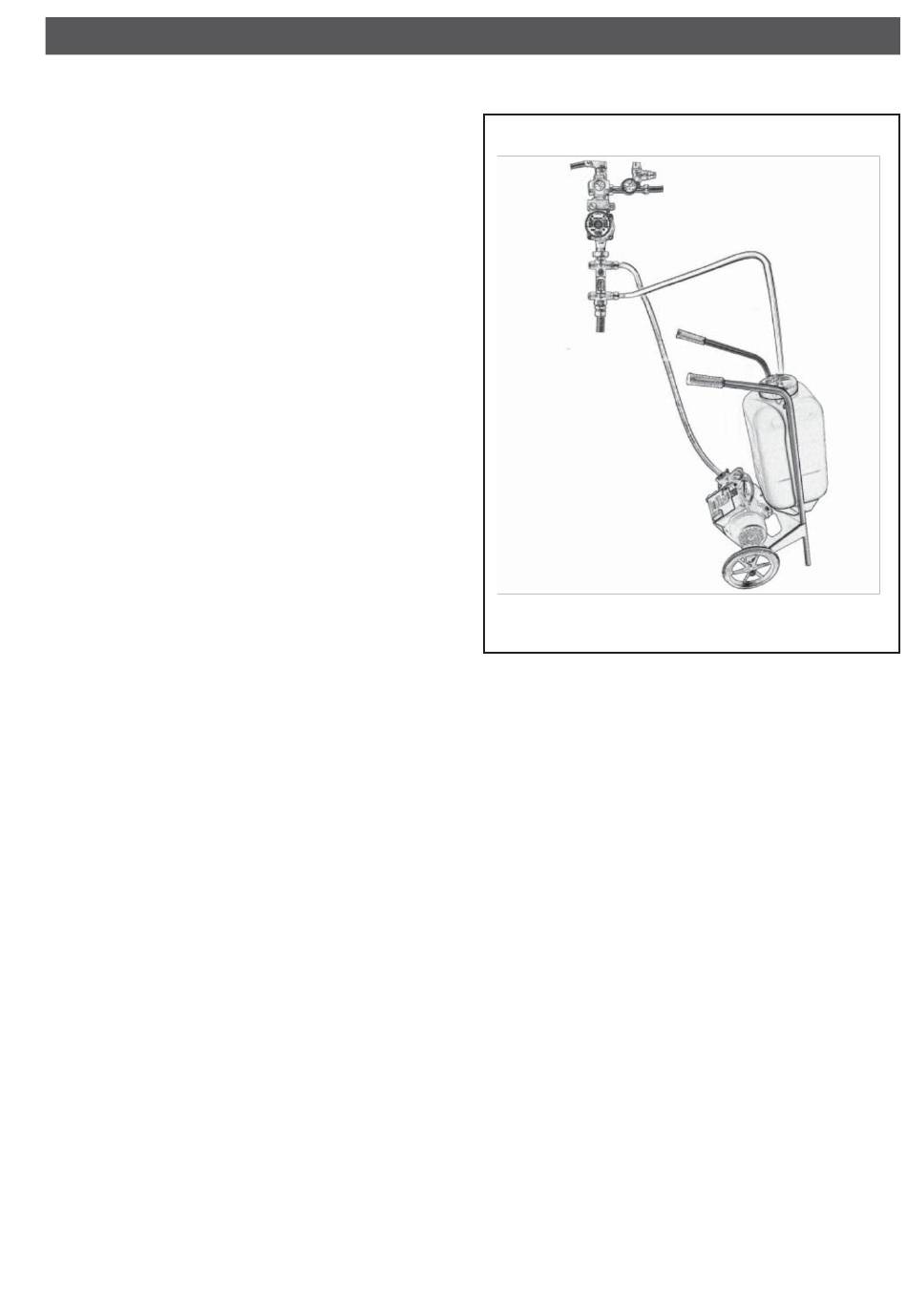

Fig. 31: Remplissage d'un système solaire
10.4 Test de pression
• Examiner le système complet à la pression de 5 bar
(tous les raccords, les capteurs solaires, les vannes
etc.). Aucune fuite n'est permise. Laisser le système
sous pression pendant au moins 2 heures, puis
réexaminer le système.
• Considérer le test réussi si aucune fuite n'apparaît et
aucune perte de pression n'est observable dans le
système.
• Régler le système à la pression de fonctionnement
d'après le chapitre 8.2 Calcul de la pression de
fonctionnement du système
• Régler la pompe à une vitesse adaptée et régler le
débit d'après le débitmètre et les données du Tableau
1.
• Débrancher les tuyaux de l'appareil de remplissage et
visser les bouchons des robinets de remplissage et de
vidange.
• Ouvrir complètement la vanne sphérique au-dessus de
la pompe.
• Renouveler la purge d'air après quelques jours de
fonctionnement.
Ne pas remplir le système solaire avec de l'eau. Comme
il ne se vide pas complètement, il y a un risque de
dommage à cause du gel .
