4.2 – Montage des crochets sur toit plat
Le support comprend deux profilés en aluminium, des
équerres de support et des traverses de sûreté.
Le nombre d'équerres de support dépend du nombre de
capteurs. Utiliser une équerre de support par capteur.
Un seul couple de traverses de sûreté est suffisant pour
5 capteurs.
Montage:
• Placer les profilés sur la surface de montage et
insérer les coulisseaux dans les rainures. Distance
entre les deux profilés = 1660 mm.
• Les diagonales des deux profilés doivent être de
longueurs égales : D1 = D2 (Fig. 16)
• Glisser la vis M8 avec sa tête pour profilé en „H" (Fig.
18) dans la rainure du profilé.
4

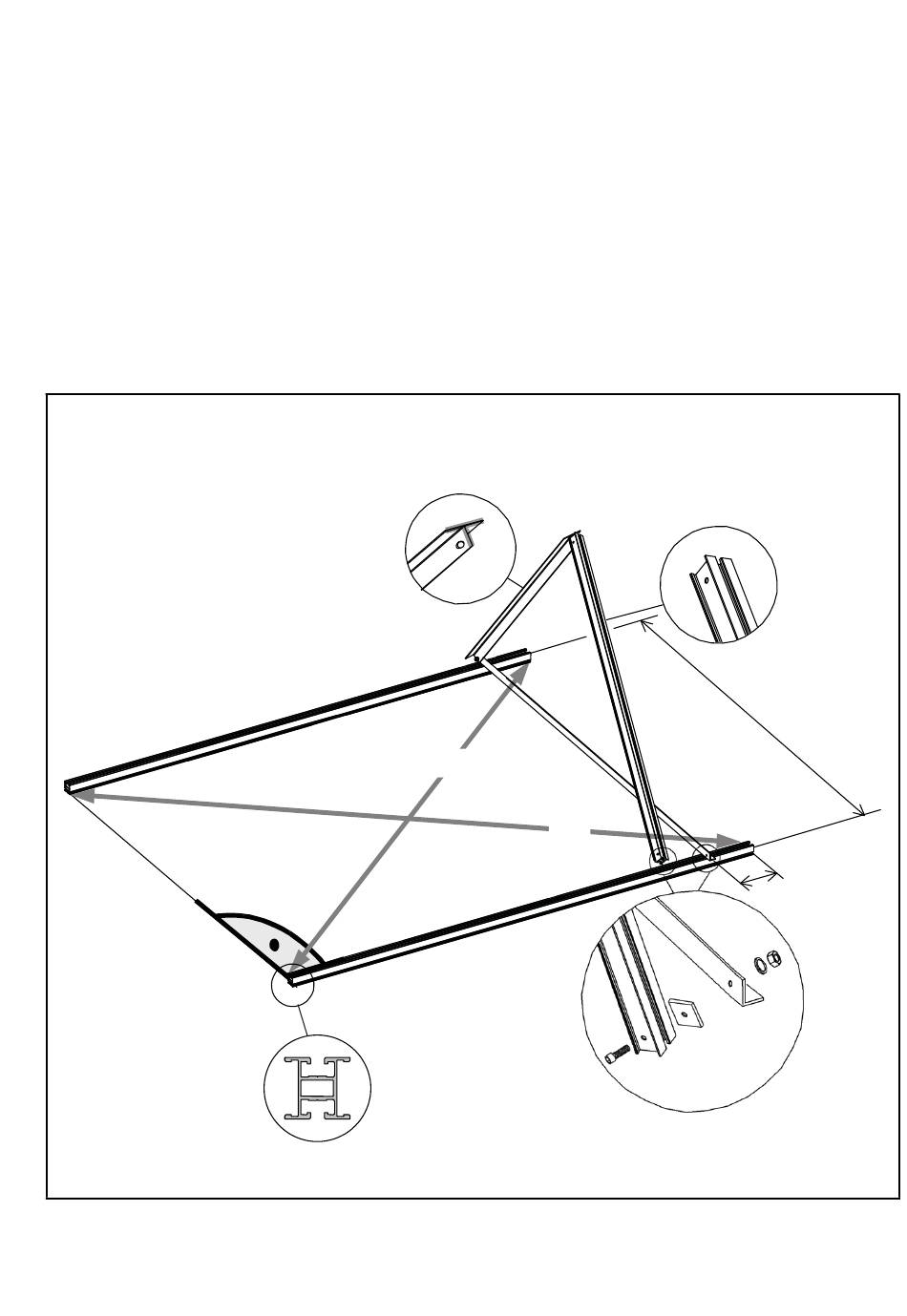

Fig. 16: Ajustement des profilés en „H" et montage de la première équerre de support
12
• Fixer l'équerre de support au profilé en utilisant les
vis à tête rectangulaire déjà partiellement montés
(Fig. 17). Fixer les extrémités mobiles des équerres
avec une vis (Fig. 17) et serrer toutes les vis.
• Mesurer les emplacements des équerres de support
La distance entre la première équerre de support et
l'extrémité du profilé en H est d'environ 500 mm.
• Fixer l'équerre de support côté „L" au profilé en „H"
en utilisant les vis à tête rectangulaire, les rondelles
autobloquantes et les écrous (Fig. 18) et serrer.
• Fixer les autres équerres de manière similaire. La
distance entre les équerres est la même qu'entre les
crochets selon la Fig. 2.
„T" profilé
D1
4
2
„H" profilé
„L" profilé
D2
1660 mm
cca 500 mm
