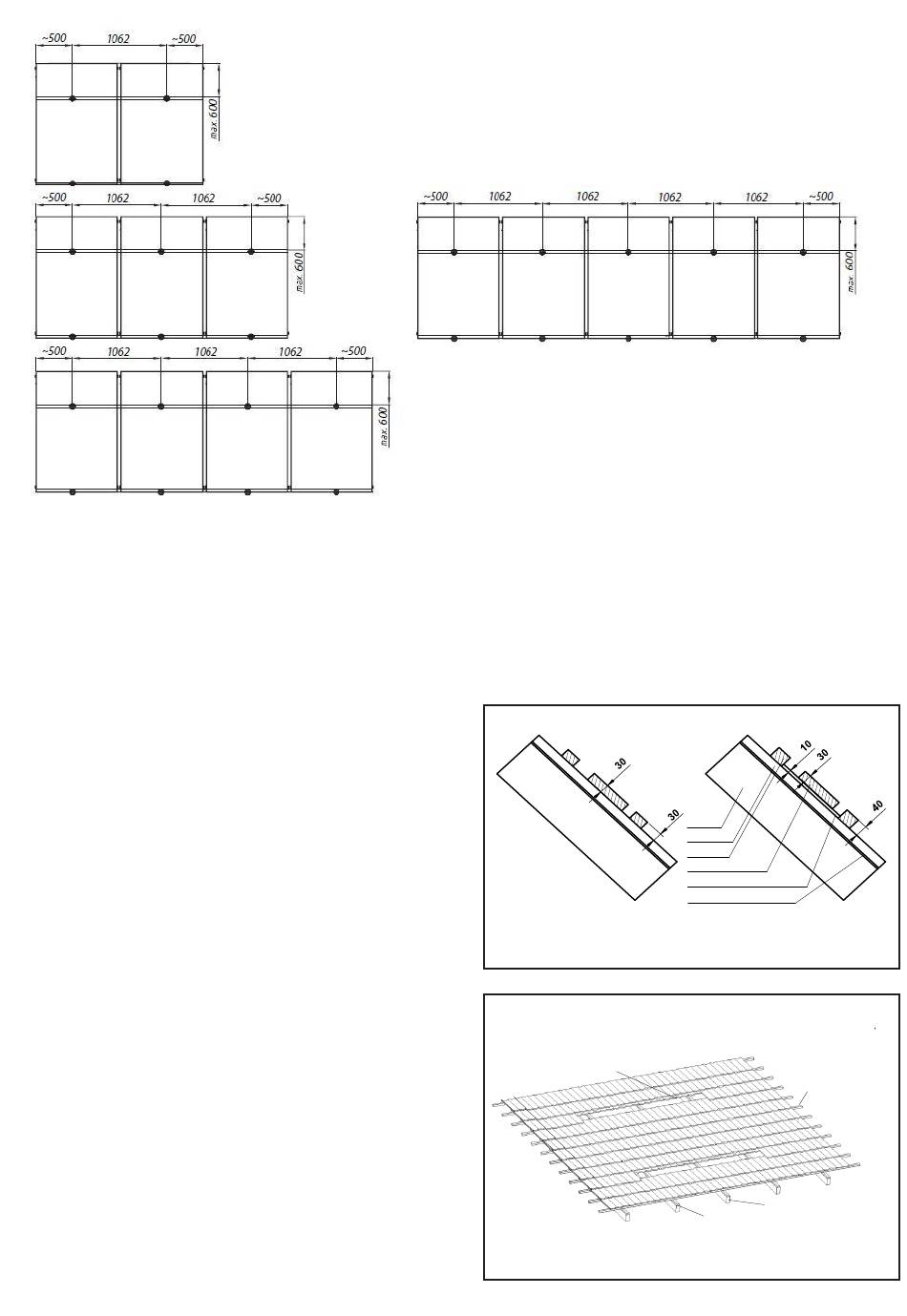

Fig. 2: Fixation des crochets
2.1 Préparation de l'installation
Avant installation, choisissez un emplacement
adéquat du point de vue des conditions suivantes:
• orientation du toit (sud)
• inclinaison du toit (25°- 45°)
• ombrage limité
• accès pour entretien
• capacité de portage du toit
• distance la plus courte possible entre
capteurs et ballon
Assurez-vous d'avoir tout les outils nécessaires et le
matériel de sécurité pour travailler sur le toit. Se
renseigner sur les accessoires existants du fabricant de
la surface du toit et vérifer que l'installation n'annule pas
la garantie.
2.2 Installation des crochets
2.2.1 Montage des capteurs
Avant le montage des crochets sur la planche de
support, vérifier les points suivants:
• la longueur de la planche de support doit dépasser
d'au moins 200 mm de chaque côté du profilé
d'aluminium
• la largeur de la planche de support doit êter entre
100 et 200 mm
• l'épaisseur de la planche doit être 30 mm
• il faut arriver à ce que la hauteur de la planche
depuis la latte sur chevron atteigne l'épaisseur des
lattes (un ajustement peut se révéler nécessaire, voir
Fig. 3)
Montage
• Découvrir la toiture afin de pouvoir installer les
planches de support (distance approximative des
planches 1600 - 1800 mm). Dans le cas de tuiles il
suffit de les enlever sur la longueur des planches (voir
Fig. 4).
Fig. 3: Ajustement de l'épaisseur des planches de
support
Espace pour planche de
support
Fig. 4: Découvrement des tuiles pour fixation des
planches de support
chevron
latte
planche de
support
cale de planche de support
étanchétité
lattes
chevron
latte sur
chevron
