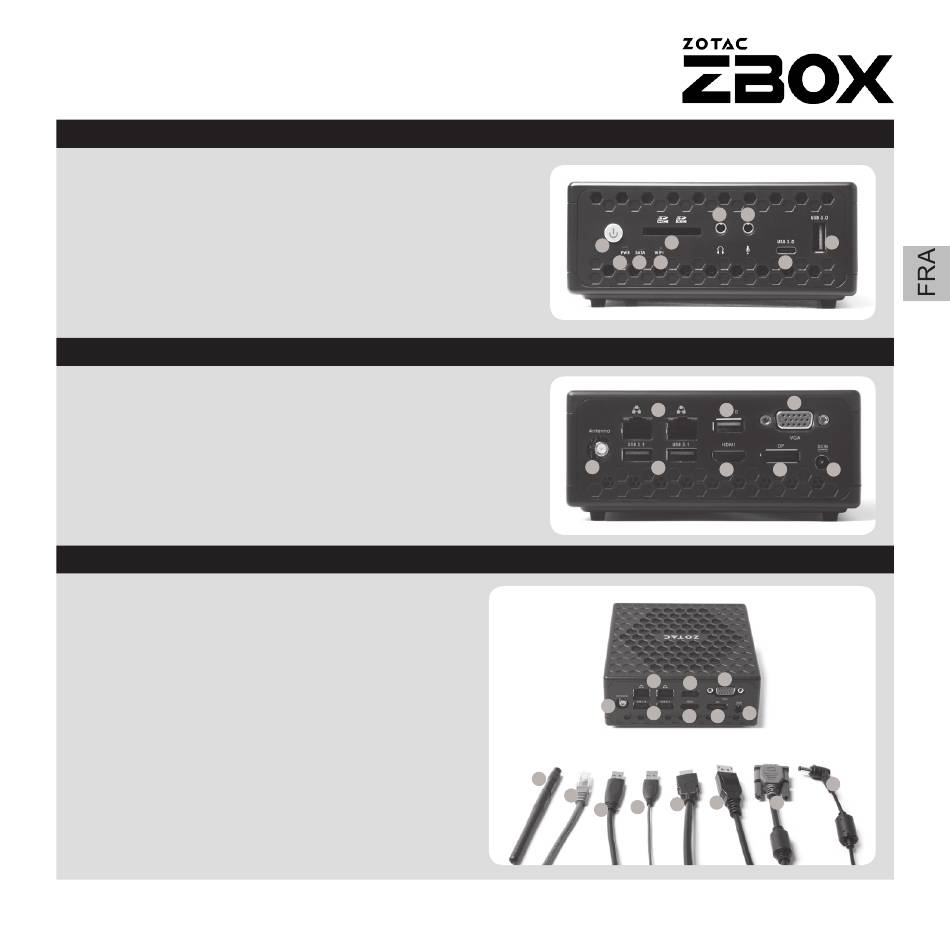

PANNEAU FRONTAL

1. Bouton Power
2. LED PWR
3. LED SATA
4. LED WiFi
5. Lecteur de cartes mémoires (SD/SDHC/SDXC)
6. Sortie audio jack
7. Sortie microphone jack
8. Port USB 3.0 Type-C
9. Port USB 3.0
PANNEAU ARRIÈRE
1. Connecteur antenne WiFi
2. Ports LAN (RJ45)
3. Ports USB 3.1
4. Port USB 2.0
5. Port HDMI
6. Port VGA
7. DisplayPort
8. Entrée câble d'alimentation (DC19V)

INSTALLER VOTRE ZOTAC ZBOX NANO

1. Connecter une antenne Wi-Fi
2. Connecter un réseau filaire
3. Connecter des appareils en USB 3.1
4. Connecter des appareils en USB 2.0
5. Connecter un affichage HDMI
6. Connecter un affichage DisplayPort
7. Connecter un affichage VGA
8. Connecter l'adaptateur d'alimentation et
allumer le système
5
1
2 3 4
2
1 3
2
4
1
3
5 6
1
2
6
5
4
3
6 7
9
8
6
4
5 7 8
7
8
8
7
19
