Raccorder L'appareil; Règle De Raccordement - Thermor Q1H-BD1 Notice D'utilisation

C
Points de
perçage A

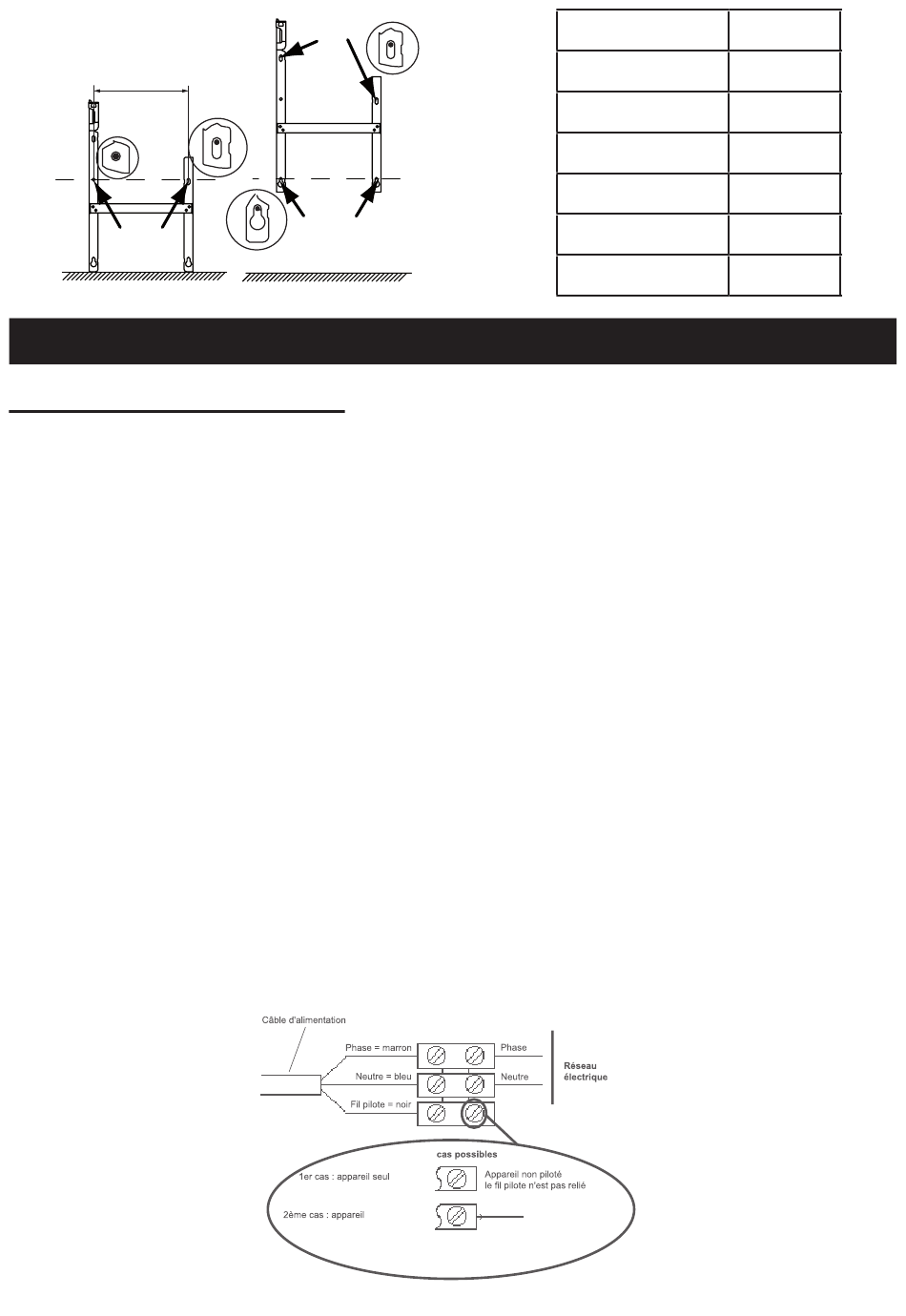

Règle de raccordement
- L'appareil doit être alimenté en 230V 50 Hz.
- L'appareil doit être directement raccordée à une canalisation fixe
dans laquelle est incorporé un dispositif de déconnexion omnipolaire
conforme aux règles d'installation. Le raccordement au secteur se
fera à l'aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir =
Fil pilote) par l'intermédiaire d'un boîtier de raccordement.
- Dans des locaux humides comme les cuisines, les salles de
bains, il faut installer le boîtier de raccordement à au moins 25 cm
du sol minimum. L'installation doit être équipée d'un dispositif de
protection de type disjoncteur, différentiel 30mA.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote
(noir) à la terre.
- Si le câble d'alimentation est endommagé, il doit être remplacé
par le fabricant, son service après-vente ou une personne de
qualification similaire afin d'éviter un danger.
- Si l'appareil pilote ou piloté est protégé par un différentiel 30mA
(ex : salle de bain) il est nécessaire de protéger l'alimentation du fil
pilote sur ce différentiel.
Points de
perçage B
Points de
perçage A

RACCORDER L'APPAREIL

Deux
piloté en
prog. externe
Puissance
500W
750W
1000W
1250W
1500W
2000W
Vers fil pilote d'un appareil ou
vers centrale de programmation
6
C
120,8
120,8
194,8
268,8
342,8
490,8
