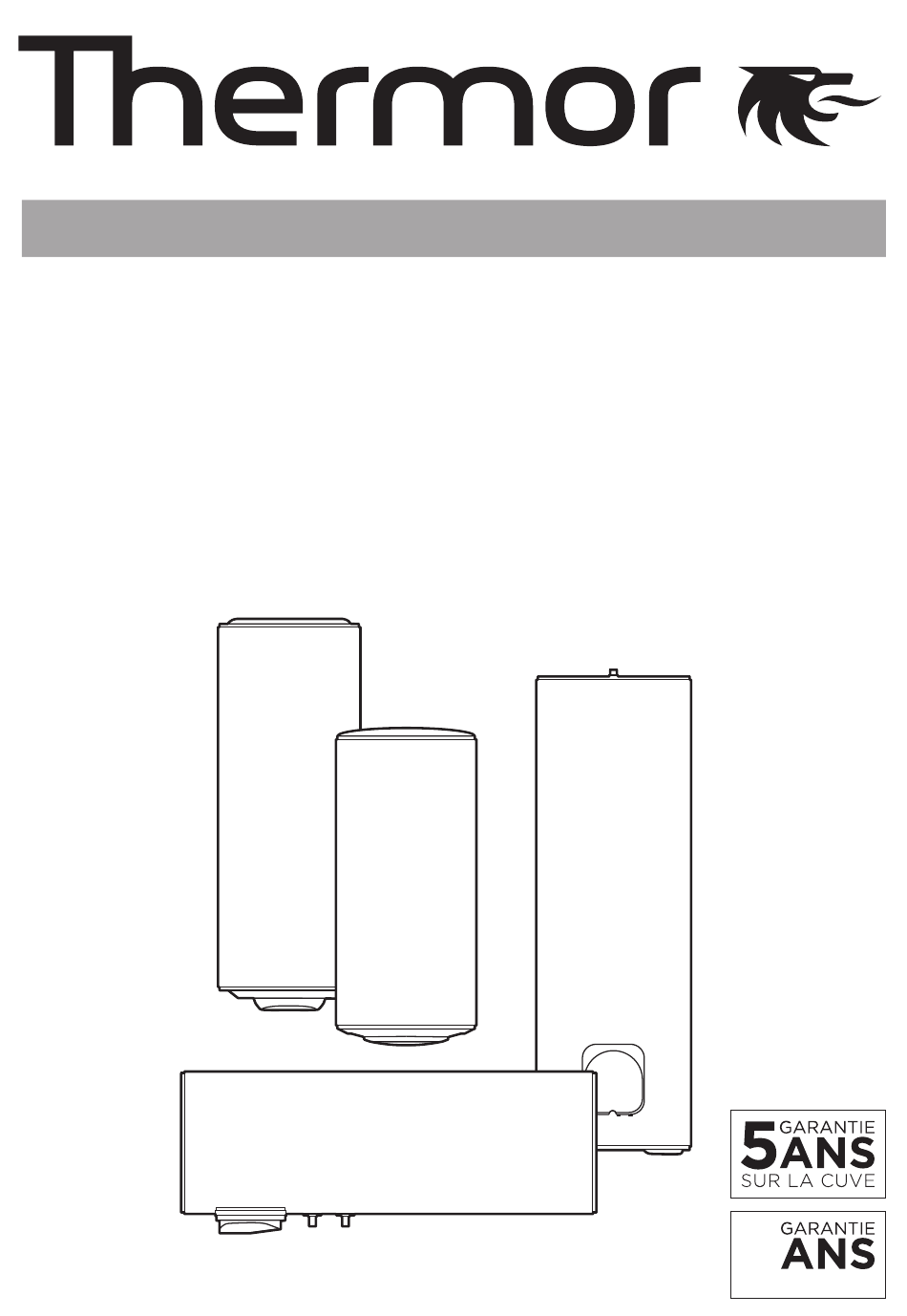

- Page 1 Guide à conserver uide à conserver Notice d’installation STÉATIS CHAUFFE-EAU ÉLECTRIQUES STÉATIS DE 50 À 300 SUR LES PIÈCES...
-
Page 2: Avertissements Généraux
Avertissements Généraux Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu béné cier, par l’intermé- diaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. -
Page 3: Raccordement Hydraulique
Avertissements Généraux RACCORDEMENT HYDRAULIQUE • Un groupe de sécurité neuf, taré à 0,7 MPa (7 bar) (non fourni avec le chauffe-eau), de dimensions 3/4’’ et conforme à la norme EN 1487 sera obligatoirement vissé direc- tement sur l’entrée d’eau froide du chauffe-eau. Il devra être placé à l’abri du gel (4°C à... -
Page 4: Table Des Matières
Manuel d’installation et d’entretien Chauffe-eau Sommaire Installation Avant de commencer ..........4 Contenu du colis ..............4 Accessoires à prévoir ..............4 Outillage nécessaire ..............5 Main d’œuvre ................5 Schéma général d’installation ......6 Où installer mon chauffe-eau ....... 8 Précautions ................ -
Page 5: Avant De Commencer
Manuel d’installation : Préparation 1. Avant de commencer 1.1. Contenu du colis Votre colis comprend : Raccord di-électrique (suivant modèle) 1 ou 2 étriers Emballage avec gabarit de pose Votre chauffe-eau Étriers de xation (horizontal) Emballage avec (exemple : un vertical mural) 1.2. -
Page 6: Les Accessoires Optionnels
Manuel d’installation : Préparation 1.2.2. Les accessoires optionnels Console d’accrochage Pattes de 昀椀xation plafond universelles Idéale pour xer les chauffe- Idéales pour réutiliser eau verticaux muraux les xations de votre ancien au plafond, quand le mur chauffe-eau sans trous est non porteur. supplémentaires. - Page 7 Manuel d’installation : Schéma de montage global Tableau électrique Disjoncteur 16A, contacteur jour/nuit et différentiel 30mA PRECAUTIONS D’INSTALLATION : • Température du lieu d’installation comprise entre 4°C et 35°C • Positionner le chauffe-eau le plus près possible des salles d’eau •...
-
Page 8: Schéma Général D'installation
Manuel d’installation : Schéma de montage global Schéma général d’installation Exemple avec un chauffe-eau vertical mural Réducteur de pression Le réducteur de pression est un accessoire Arrivée d’eau supplémentaire qui doit être installé à la sortie de votre compteur d’eau si la pression d’eau réseau 000 0000 de votre habitation s’avère supérieure à... -
Page 9: Où Installer Mon Chauffe-Eau
Manuel d’installation : Lieu d’installation 2. Où installer mon chauffe-eau ? 2.1 Précautions • Choisir un lieu d’installation dont la température sera toujours comprise entre 4°C et 35°C. • Le chauffe-eau doit être positionné le plus près possible des points de puisages importants (salle de bains, cuisine…) •... -
Page 10: Comment Installer Mon Chauffe-Eau
Manuel d’installation : Pose du chauffe-eau 3. Comment installer mon chauffe-eau ? 3.1 Chauffe-eau vertical mural Découper le gabarit imprimé sur le carton et l’utiliser pour faire les marquages Gabarit de pose Percer puis cheviller votre chauffe-eau en utilisant Poids indicatif du chauffe-eau des xations de diamètre (Ø) 10 mm minimum adaptées rempli... -
Page 11: Chauffe-Eau Vertical Sur Socle
Manuel d’installation : Pose du chauffe-eau 3.2 Chauffe-eau vertical sur socle La pose d’un chauffe-eau vertical sur socle (fig. ne nécessite aucune xation. Veiller à l’installer sur une surface plane. Vous pouvez utiliser une réhausse (fig. ) pour faciliter le passage des tuyauteries. 3.3 Chauffe-eau horizontal mural - Raccordement dessous La pose d’un chauffe-eau horizontal peut se faire au mur, au plafond ou sur le sol. -
Page 12: Chauffe-Eau Horizontal Mural - Raccordement Côté
Manuel d’installation : Pose du chauffe-eau 3.4 Chauffe-eau horizontal mural - Raccordement côté Aligner les piquages verticalement avec la sortie eau chaude (rouge) au-dessus de l’eau froide (bleu). PLAFOND Procédure d’accrochage : gure 2 gure 3 - Assembler les ceintures et les étriers à l’aide de la visserie jointe dans l’emballage sans les serrer ( gs. -
Page 13: Raccordement Hydraulique Du Chauffe-Eau
Manuel d’installation : Raccordement hydraulique 4. Raccordement hydraulique du chauffe-eau Le chauffe-eau devra être raccordé conformément aux normes et à la réglementation en vigueur dans le pays où il sera installé (pour la France : DTU Plomberie 60-1). 4.1 Le raccordement classique Effectuer le branchement du groupe de sécurité... -
Page 14: Le Raccordement Avec Un Réducteur De Pression
Manuel d’installation : Raccordement hydraulique 4.3 Le raccordement avec un réducteur de pression Le réducteur de pression est obligatoire si la pression d'eau de votre habitation s'avère supérieure à 0,5 MPa (5 bar). Le placer sur l'arrivée d'eau froide, à la sortie de votre compteur d'eau, jamais directement au chauffe- eau. -
Page 15: Raccordement Électrique Du Chauffe-Eau
Manuel d’installation : Raccordement électrique et Mise en service 5. Raccordement électrique du chauffe-eau COUPER LE COURANT ! AUTO S’assurer de la compatibilité du chauffe-eau avec l’installation électrique. Si le chauffe-eau est précâblé, raccorder le câble d’alimenta- tion du chauffe-eau à une sortie de câble avec une connectique électrique adaptée (le chauffe-eau ne doit pas être raccordé...
