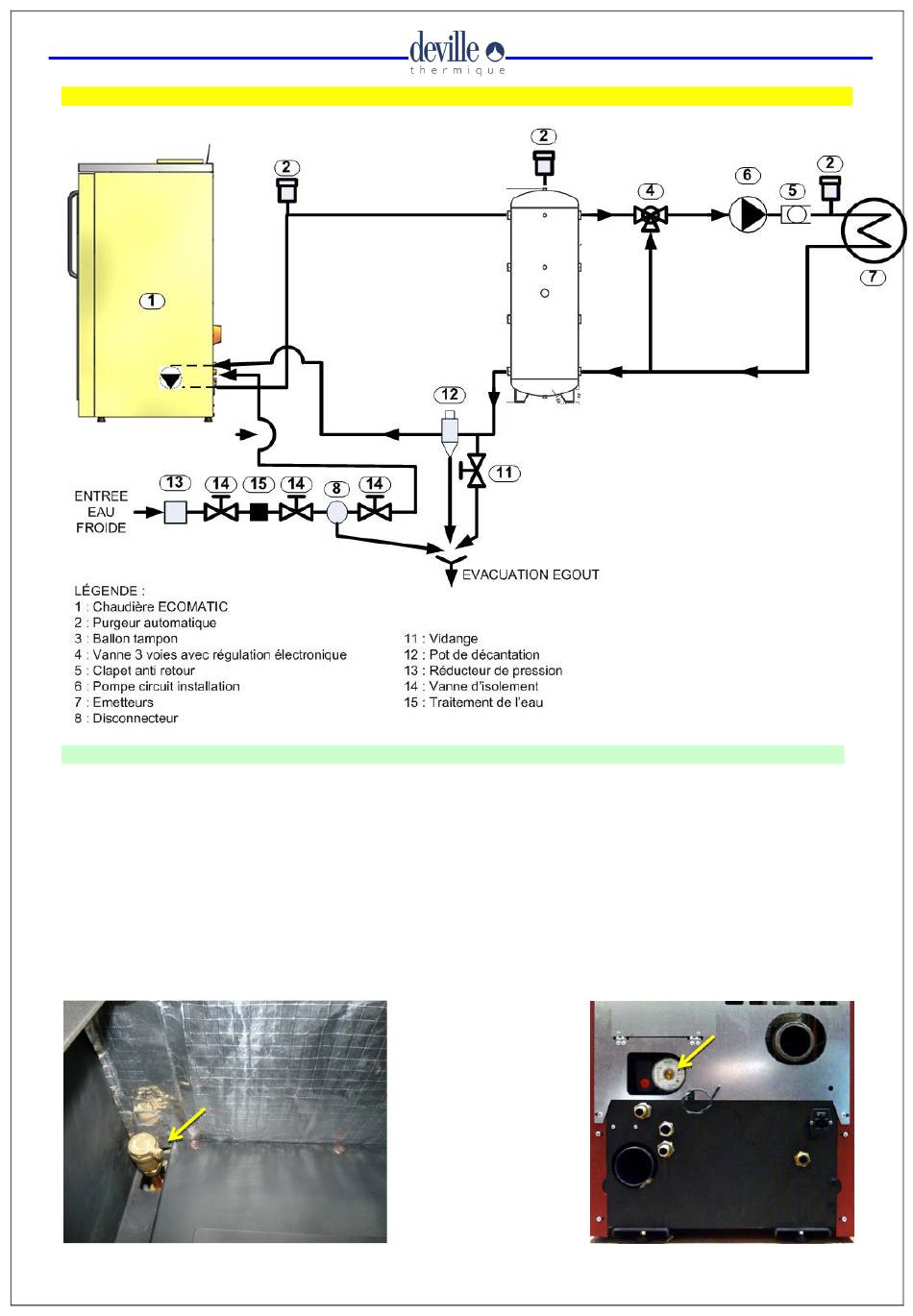

3.1.1.b Schéma hydraulique avec ballon tampon et circuit mélangé
3.1.2 Purge chaudière
Purgeur automatique: la chaudière est équipée d'un purgeur automatique situé dans la partie haute, sur le
côté gauche interne. Pour y accéder, déposer le panneau du haut (fig. A).
Il purge automatiquement l'air qui s'accumule dans la partie haute de la chaudière.
ATTENTION ! S'assurer que la buse du purgeur est toujours complètement dévissée afin de
permettre l'évacuation automatique de l'air.
Positionner des purgeurs sur toutes les parties hautes de votre installation.
Circulateur : la chaudière est équipée d'un circulateur à purge automatique monté en interne dans son
dos. En dévissant l'écrou du milieu, on peut le purger manuellement ou en vérifier le fonctionnement (fig.
B).
Fig. A Fig. B
