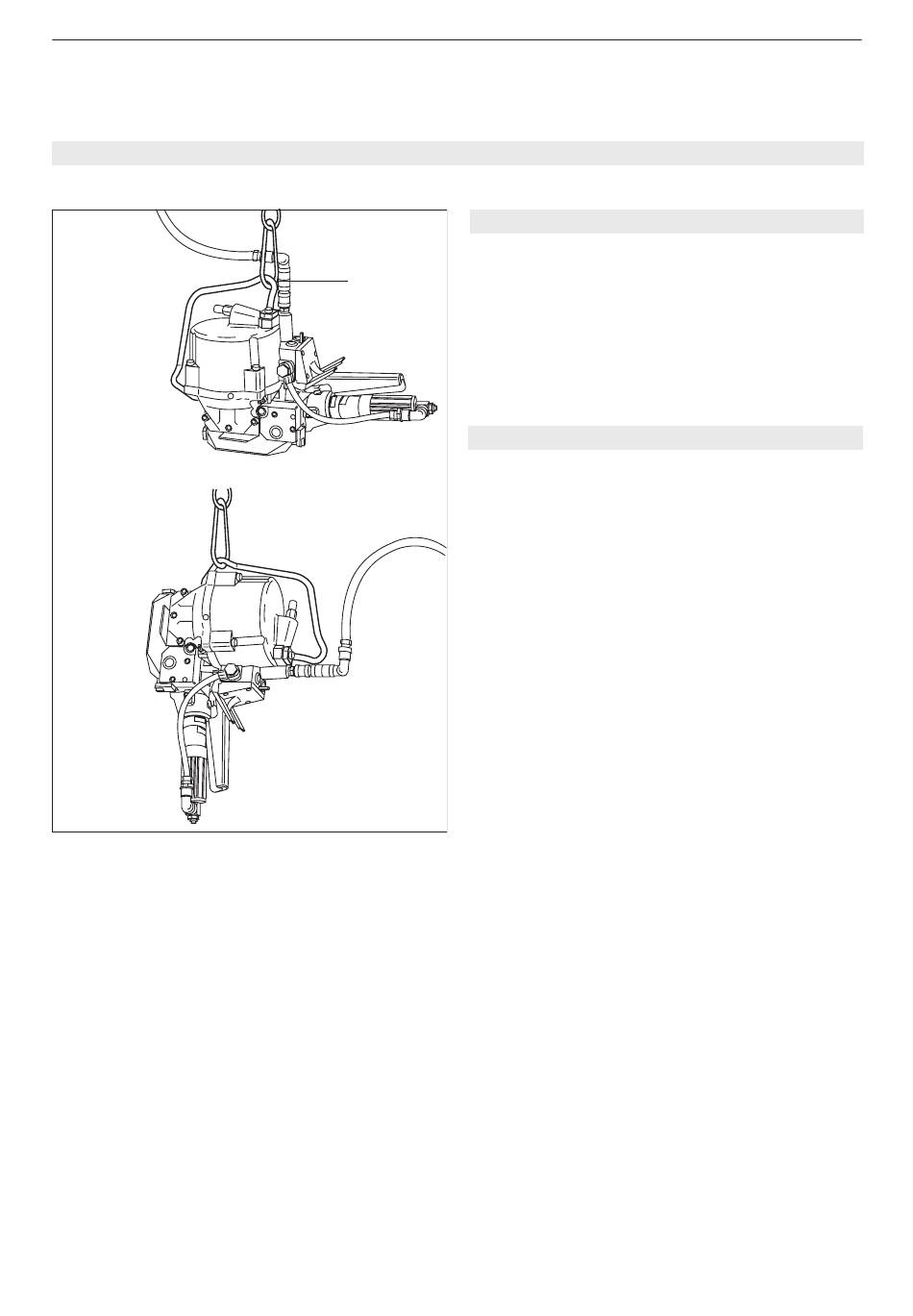

Fig. 3
05.11

MISE EN SERVICE

L'appareil peut être suspendu à un câble avec ressort
par le crochet (3/1) compris dans la livraison. Ce cro-
1
chet est conçu pour que l'appareil puisse être suspen-
du horizontalement ou verticalement.
En option, on peut obtenir une bride universelle qui
permet en plus une suspension latérale de l'appareil.

5.2 RACCORDEMENT PNEUMATIQUE

Le moteur et le piston de sertissage sont lubrifiés par
le brouillard d'huile contenu dans l'air comprimé. Par
conséquent, la condition impérative pour un fonction-
nement fiable de l'appareil est une alimentation sans
défaillances en air comprimé traité. Cette condition
n'est remplie que par l'utilisation d'une unité de traite-
ment composée d'un déshumidificateur, d'une soupa-
pe de réduction de pression, d'un manomètre et d'un
dispositif de création de brouillard d'huile.
L'huileur doit fournir suffisamment de brouillard
d'huile. La longueur du tuyau entre l'unité de traite-
ment de l'air comprimé et l'appareil OR-H 20 A ne
doit pas excéder 5 m. Le trou du tuyau doit être au
minimum de 10 mm. If faut veiller à ce que le tuyau
ne fasse pas de boucles dans lesquelles de l'huile
pourrait stagner.

5.1 SUSPENSION DE L'APPAREIL

Strapex STP 62
