Strapex STP 62
4

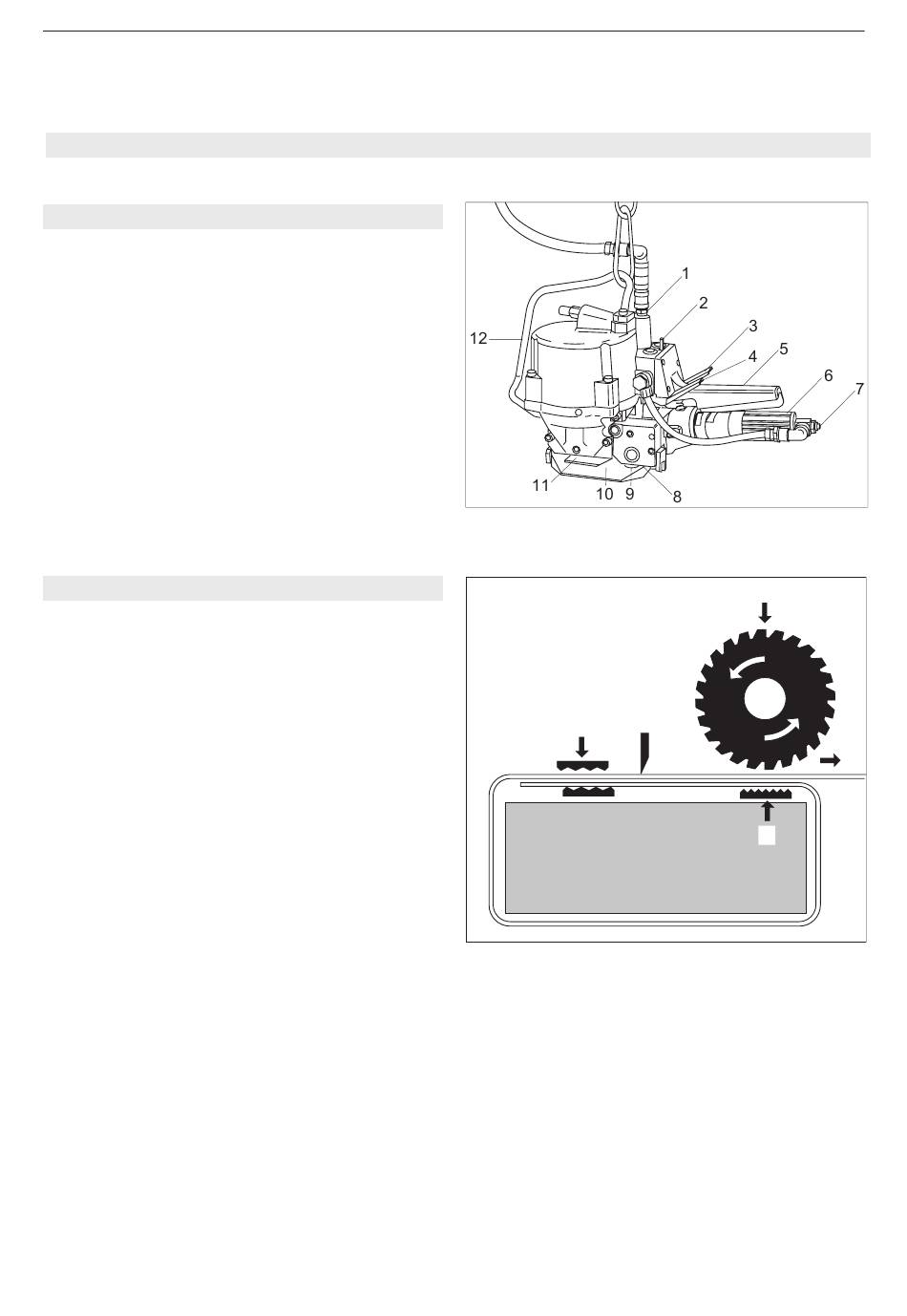

4.1 MODULES PRINCIPAUX

1 Raccordement air comprimé
2 Cliquet d'arrèt (Interruption de la tension)
3 Touche jaune (sertissage)
4 Touche verte (serrage)
5 Levier
6 Moteur à air comprimé
7 Soupape réductrice
8 Molette de tension
9 Matrice de tension
10 Plaque de la base
11 Pinces
12 Archet à suspension

4.2 FONCTIONNEMENT

– Bloquer le feuillard par pression sur la plaque
dentée (2/2).
– Tendre dans le circuit de molette de transport (2/1).
– Fermer par sertissage du feuillard (2/3).
– Sectionner le feuillard à aide du couteau (2/4).
26

DESCRIPTION

Fig. 1
Fig. 2
4
3
1
2
05.11
