Guide d'utilisation de l'enregistreur vidéo numérique QSDF8204
2.3 Panneau arrière
La disposition des bornes peut être différente de votre modèle.

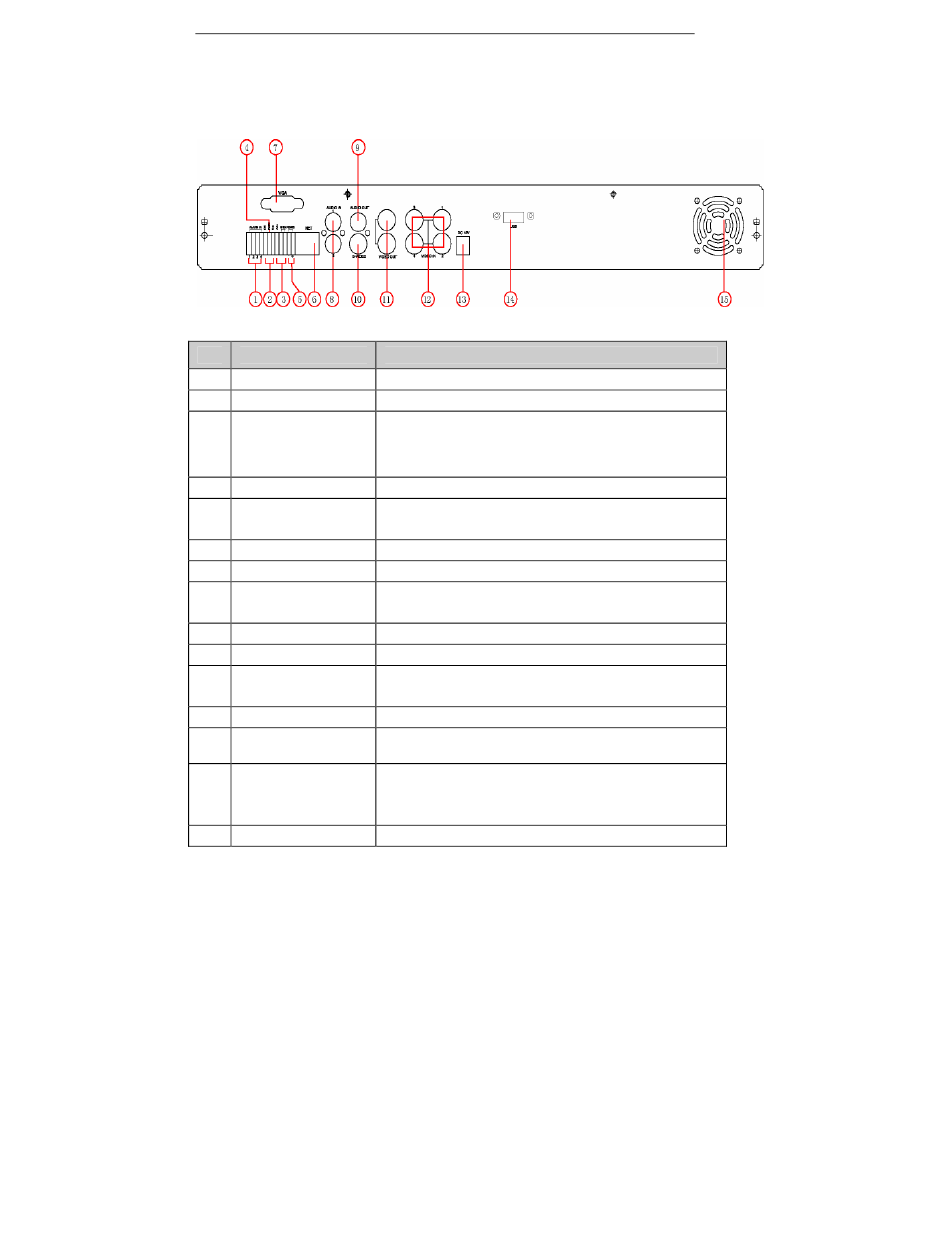

Le schéma du panneau arrière et l'interface sont affichés ci-dessous :
No.
Nom
1
ALARM IN
2
ALARM OUT
3
+5 V et GND
4
Port COM
5
RS485
6
Port RJ45
7
Not Used
8
AUDIO IN
9
AUDIO OUT
10
S-VIDEO
11
VIDEO OUT
12
VIDEO IN
PRISE
13
D'ALIMENTATION
14
PORT USB
15
VENTILATEUR
Fonction
Connecter aux capteurs externes 1 à 4
Sortie relais. Connecter à l'alarme externe.
Tension +5 et prise terre
Pour déboguer ou pour l'entrer de données
Connecter aux caméras à dôme grande vitesse
PTZ
Connexion réseau ou internet
Entrée audio, connecter à un microphone ou
autre appareil de capture de son
Sortie audio, connecter au haut-parleur
Sortie S-Vidéo, connecter au téléviseur
Sortie vidéo, connecter au téléviseur ou au
moniteur.
Entrées vidéo 4 canaux.
12 V CC
Connecter un périphérique externe USB flash, un
disque dur USB pour la sauvegarde ou la mise à
jour du micro logiciel
Refroidir le matériel
