AVERTISSEMENTS
- Assurez-vous que tous les fils et connexions sont correctement isolés avant de connecter le contrôleur au moteur et à
la batterie. Un court-circuit peut causer des dommages irréparables au contrôleur.
- Assurez-vous que tous les appareils sont bien connectés, une connexion défectueuse peut entraîner une perte de
contrôle du véhicule ou des dégâts au contrôleur.
- Lisez les manuels de toutes les sources d'alimentation et assurez-vous que la configuration de l'alimentation est
correcte avant d'utiliser ce contrôleur.
- Utiliser un fer à souder d'au moins 60 W pour souder tous les fils d'entrée et sortie aux connecteurs.
- Ne tenez pas le véhicule en l'air et ne le démarrez pas plein gaz, car les pneus peuvent de dilater jusqu'à une taille
extrême et même éclater en causant des blessures graves.
- Arrêtez d'utiliser le contrôleur si la température du carter dépasse 90 °C/194 °F, sinon, le contrôleur sera détruit et votre
moteur pourra être endommagé. Nous conseillons de régler la protection thermique du contrôleur sur 105 °C/221 °F
(C'est la température interne du contrôleur).
- Enlevez le ventilateur du contrôleur avant d'exposer le véhicule à des liquides et séchez-le juste après emploi.
- Débranchez toujours les batteries après utilisation, car le contrôleur continue de tirer du courant sur la batterie (même
s'il est sur OFF). Une connexion de longue durée peut décharger complètement la batterie et l'endommager. Ceci
N'EST PAS couvert par la garantie.
CARACTÉRISTIQUES
Courant en continu/en pointe
Type de moteur
Applications
Limite moteur
Éléments LiPo/NiMH
Sortie BEC
Résistance
Dimensions/Poids
CONNEXIONS

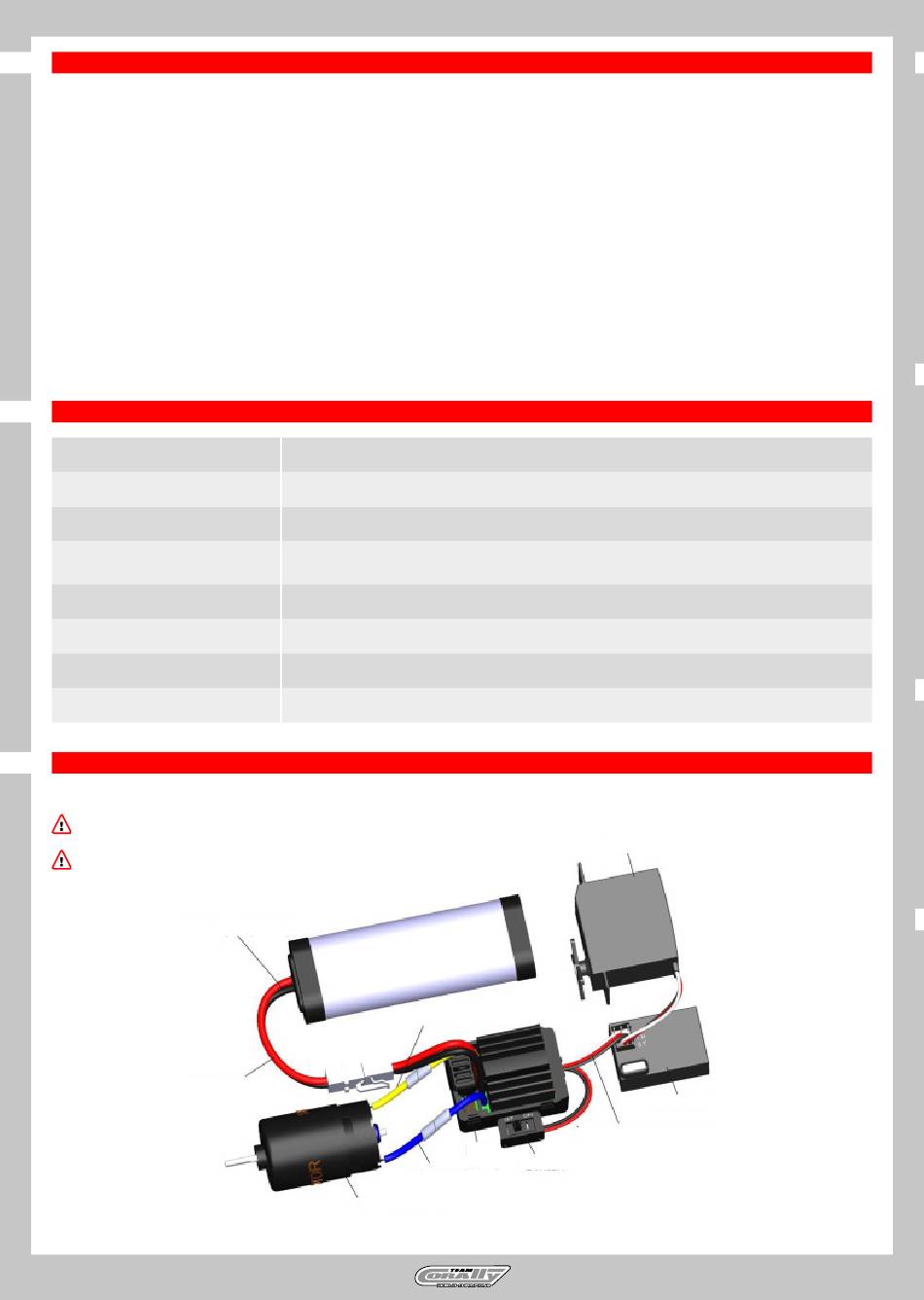

Branchez le contrôleur, le moteur, le récepteur et la batterie conformément au schéma suivant :
Veuillez respecter le diagramme de connexion !
NE PAS inverser les polarités !
Batterie - (Noir)
Batterie + (Rouge)
2
Marche AV : 40A / 180A • Marche AR : 20A / 90A
Moteur à balais
1/10è Buggy, Piste, Truggy, SCT, Crawler
2S LiPo ou 5-6 éléments NiMH : Moteur format 540-550 ≥12T ou RPM ≤30000@7.2V
3S LiPo ou 7-9 éléments NiMH : Moteur format 540-550 ≥18T ou RPM ≤20000@10.8V
2-3S LiPo / 5-9 éléments NiMH
BEC mode linéaire 2 A / 6 V
Marche AV : 0.002 Ohm, Marche AR : 0.004 Ohm
46.5 x 34 x 28,5 mm - 65 g
Moteur + (Jaune)
Moteur - (Bleu)
Moteur à balais
Servo
Vers la voie des gaz
LED
Interrupteur
Récepteur
