2.3.2.07 Câblage version 1 compteur électricité

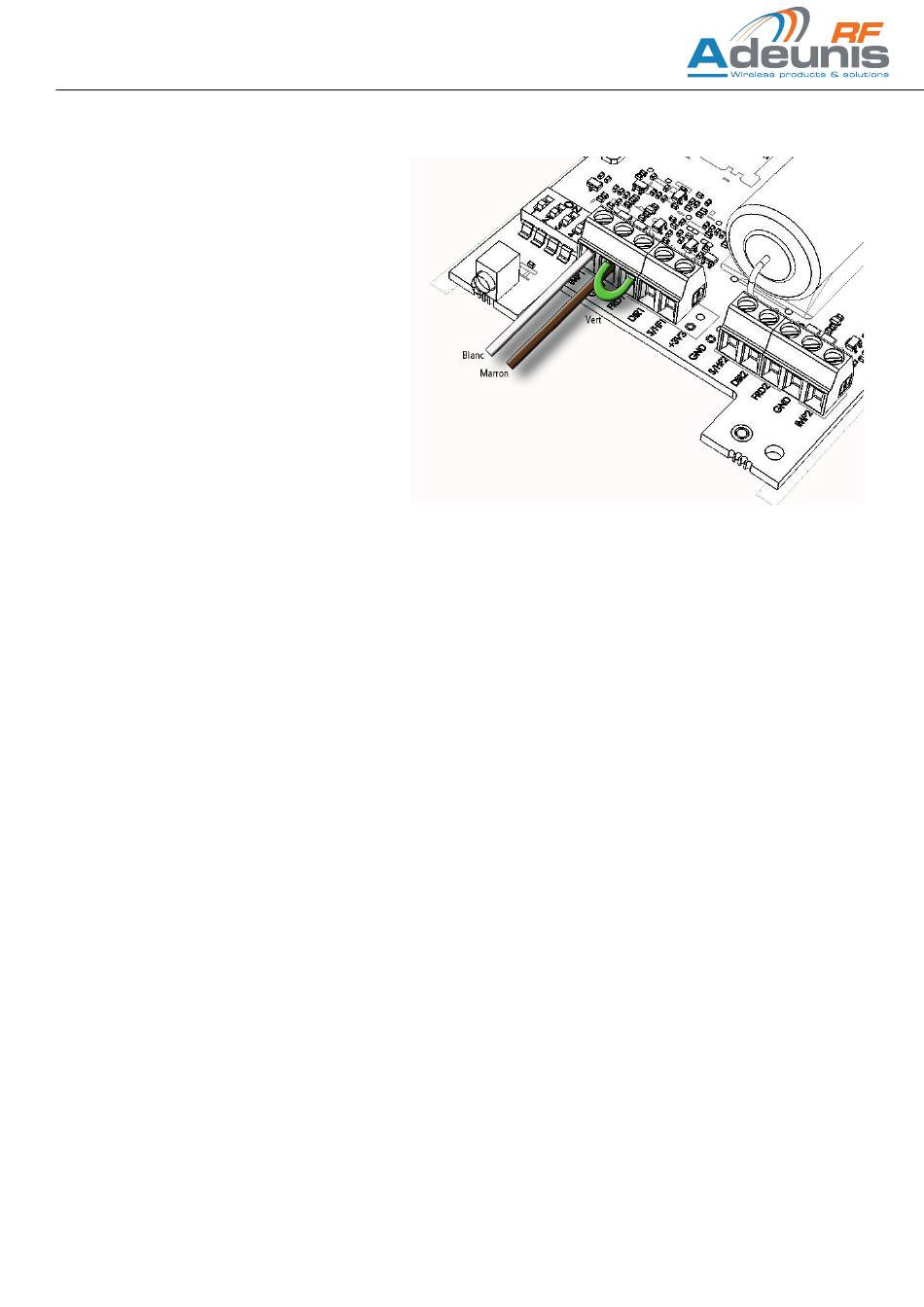

Procédure :
• Ouvrir le boitier du modem AMR et retirer la partie
inférieure (deux vis latérales)
• Passer les câbles par le presse étoupe de la partie
inférieure du boitier
• Positionner le switch 1 sur ON
• Brancher le fil blanc sur le bornier IMP1
• Brancher le fil marron sur le bornier GND
• Reprendre la masse du fil vert de fraude (FRD1) sur
le GND du capteur
• Refermer le boitier et resserrer les vis
• Resserrer l'écrou du presse étoupe pour assurer
l'étanchéité
Note : toujours brancher le fil vert (fraude) en dernier !
2.3.3 Démarrage du produit
Le démarrage effectif du produit se fait automatiquement 10 seconde après la connexion du fil fraude, et toute modification ultérieure des
switch n'aura pas d'effet.
( Attention tout de même aux problèmes de fonctionnement induits par un mauvais positionnement du switch1 par rapport au type de capteur
réellement connecté).
La LED verte clignotera pendant 30 secondes, alternativement 1 seconde ON et 1 seconde OFF pour indiquer le démarrage correct de la fonc-
tion comptage.
Le même scénario se reproduira si l'on connecte ultérieurement le 2eme compteur.
Lors de l'installation des capteurs sur les compteurs, la valeur de l'index mécanique n'est jamais nulle (même sur les compteurs neuf car ceux-ci
sont toujours testés au travers de quelques dizaines de rotations sur un banc de test) ; cet écart n'est pas géré par le modem AMR et il faut
donc traiter l'offset au travers de l'outil de réception.
Attention : Pour les compteurs de gaz, il se peut que le modem AMR démarre avec une valeur non nulle ( lié au principe de détection magné-
tique). Bien vérifier la valeur de l'offset après le démarrage. Si un correctif doit être appliqué, effectuer cette correction sur le récepteur (pas de
correctif possible sur l'émetteur Wireless M-Bus AMR).
