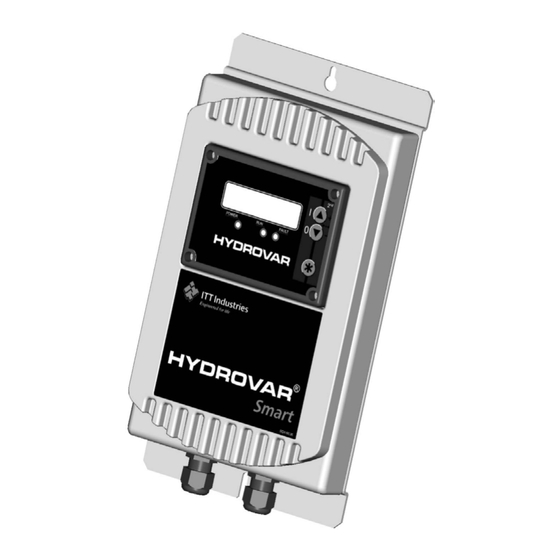

ITT Industries HYDROVAR Smart Manuel Opérateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel Opérateur
771079703 Manual HVSmart-VL-FR
210981-3
Smart 4-FRN

Publicité

Table des Matières
loading

Manuels Connexes pour ITT Industries HYDROVAR Smart

Sommaire des Matières pour ITT Industries HYDROVAR Smart

  • Page 1 Manuel Opérateur 771079703 Manual HVSmart-VL-FR 210981-3 Smart 4-FRN...

  • Page 2: Table Des Matières

    Manuel Opérateur Sommaire 1 Consignes de sécurité importantes..............4 2 Caractéristiques techniques ................6 3 Accessoires et Montage ................. 7 3.1 Montage mural................... 7 3.1.1 Schéma de montage et masse connexion ............7 3.2 Panel mounting unit................8 3.2.1 Schéma de montage et masse connexion ............8 3.2.2 Accessoires fournis.....................
  • Page 3 Manuel Opérateur 7.22 Sous-menu - LIAISON - RS 485............32 7.22.1 ADRESSE POMPE ....................32 7.22.2 Référence ADC ....................32 7.23 Fréquence de compensation ............32 7.24 AUGMENT. CONSIGNE(Hauteur manométrique) ......33 7.25 Sortie Analogique................33 7.26 Unités ....................34 7.27 MARCHE D’ESSAI automatique............

  • Page 4: Consignes De Sécurité Importantes

    Manuel Opérateur 1 Consignes de sécurité importantes Lisez attentivement et suivez scrupuleusement le mode opératoire et les consignes de sécurité avant la mise en route ! Toutes les modifications doivent être effectuées par des techniciens qualifiés ! Avertit que la non observation de la prescription comporte un risque de choc électrique.
  • Page 5 Manuel Opérateur Avant de démonter l'HYDROVAR-SMART, le système doit être mis hors tension. Une fois l'alimentation coupée, attendez au moins 5 minutes avant de commencer à travailler sur ou dans la tête motrice de l'HYDROVAR- SMART (les condensateurs du circuit intermédiaire de l'inverseur doivent d'abord être déchargés par les résistances de décharge installées).

  • Page 6: Caractéristiques Techniques

    Manuel Opérateur 2 Caractéristiques techniques HYDROVAR Smart Sortie de l’HYDROVAR- Tension d'alimentation Poids Smart vers le moteur Type Tension Intensité max. [kg] Montage mural 24 V AC/DC 130 mA 0 – 10 V DC 1,70 Montage sur panneau 24 V AC/DC 130 mA 0 –...

  • Page 7: Accessoires Et Montage

    Manuel Opérateur 3 Accessoires et Montage 3.1 Montage mural 3.1.1 Schéma de montage et masse connexion Le panneau arrière peut être ouvert en enlevant les 4 vis sur la face arrière de l'Hydrovar- Smart. En ce qui concerne la disposition des bornes de commande, veuillez vous reporter au chapitre 4.

  • Page 8: Panel Mounting Unit

    Manuel Opérateur 3.2 Panel mounting unit 3.2.1 Schéma de montage et masse connexion Porte d’armoire La connexion à la terre doit être réalisée par la porte du panneau. Aucune mise à la terre supplémentaire n'est requise! Dimensions: découper ou poinçonner Toutes les valeurs sont en millimètres Vous pouvez trouver le plan de perçage aux dimensions réelles...

  • Page 9: Accessoires Fournis

    Manuel Opérateur 3.2.2 Accessoires fournis 1 x HYDROVAR-Smart print à à 1 x Ecran unité à 1 x Ecran-joint 1 x Couvercle à à 1 x Plastique couvercle 1 x Panneau avant (SCH 60.25) à à 1 x Panneau avant (SCH 60.35) 4 x Bague entretoise M4xM4x22 I/I à...

  • Page 10: Transducteur Série Pa-22 S (4-20Ma)

    Manuel Opérateur 3.4 Transducteur Série PA-22 S (4-20mA) Le transducteur de pression différentielle comporte deux capteurs de pression au silicone piézorésistifs montés sur une bande (TAP) flottant librement dans une chambre à huile. La pression est transmise aux capteurs par l'intermédiaire d'une membrane indépendante en acier située dans la chambre à...

  • Page 11: Blocs De Connexion De Commande

    Manuel Opérateur 4 Blocs de connexion de commande Tous les câbles extérieurs doivent être blindés. Ne raccordez pas le fil de terre des composants électroniques à d'autres potentiels (tous les fils de terre électroniques et la MASSE (GND) de l'interface RS485 sont raccordés ensemble à l'intérieur). Pour les commutateurs externes marche/arrêt, il faut prévoir des contacts permettant d'assurer une commutation <10 V CC.
  • Page 12 Manuel Opérateur Borne : X9 1 24 VAC or DC+ Alimentation secteur 2 24 VCC ou Masse Alimentation secteur 3 Relais d'erreur de la commande à fréquence variable raccordée 4 Relais d'erreur de la commande à fréquence variable raccordée 5 Sortie analogique du signal de vitesse de la commande à fréquence variable [0-10V DC] 6 Masse 4.1 Blocs de connexion de commande...

  • Page 13: Panneau Avant

    Manuel Opérateur 4.2 Panneau avant Marche Arrêt Sélection (touche de sélection) Message de Message de Message de défaut service marche Fonction des boutons-poussoirs ! Démarrage de l'Hydrovar-Smart ou changement de valeur é Arrêt de l'Hydrovar-Smart ou changement de valeur ê pression du bouton pour modifier chaque point du menu Ü...

  • Page 14: Paramètres Du Menu Principal

    3 sec. environ. Les deux fenêtres suivantes sont fonction du mode sélectionné. a) MODE activé = Mode Contrôleur : Cette fenêtre est mentionnée plusieurs fois dans le ITT INDUSTRIES XX.X BAR Manuel Opérateur comme la 1 ère fenêtre en Mode...
  • Page 15 XX.X Bar : indique la valeur effective de la VALEUR CONSIGNE 2. Continuez à appuyer sur la touche Ü. d) Mode activé = Pilotage local : Cette fenêtre est mentionnée plusieurs fois dans le ITT INDUSTRIES Fréquence XX.X Hz Manuel Opérateur comme la 1 ère fenêtre du Mode...
  • Page 16 Manuel Opérateur Sélectionnez MARCHE (ON) à l'aide la AUTO-START MARCHE (ON) touche é ou ARRET (OFF) à l'aide de la touche ê. AUTO-START EN MARCHE (ON) démarre automatiquement la pompe après une panne d'alimentation. Si AUTO-START est coupé (OFF), il faut remettre en route l’HYDROVAR-Smart en appuyant sur la touche (OFF) , puis sur la touche (ON) après une panne d'alimentation.
  • Page 17 Manuel Opérateur Appuyez simultanément sur les touches é MEMORISER ??? é + ê et ê jusqu’à ce que... : s'affiche à l'écran. Cinq secondes après, MEMORISER ??? SAVED l'écran retourne à la 1 ère fenêtre. Il est possible d'entrer ces paramètres en cours de fonctionnement. Il suffit d'appuyer brièvement sur la touche Ü...

  • Page 18: Valeurs De Réglage Du Sous-Menu

    Manuel Opérateur 7 Valeurs de réglage du sous-menu Important : Avant d'entrer dans le sous-menu, il faut lire attentivement ces instructions pour éviter tout paramétrage à l'origine d'un dysfonctionnement. Sous-menu : Coupez le moteur en appuyant sur la VARIATEUR ARRETE touche ê...

  • Page 19: Val. Hysteresis

    Manuel Opérateur 7.3 VAL. HYSTERESIS VAL. HYSTERESIS Niveau où la rampe rapide passe en rampe lente (voir schéma “Fenêtre de rampe”) Réglages possibles entre 0% -100% de la fenêtre Appuyez sur la touche Ü de l’HYDROVAR-Smart pour passer à la fenêtre 7.4 Rampe 1 : Accélération rapide : Le temps sélectionné...

  • Page 20: Fréquence Maximale

    Manuel Opérateur Une décélération trop lente : retarde la coupure de façon trop importante Rampe – Fenêtre Appuyez sur la touche Ü de l’HYDROVAR-Smart pour passer à la fenêtre 7.8 Fréquence maximale FREQUENCE MAX. Réglage possible entre 40 et 70 Hz. 50.0 Hz Attention : Les valeurs supérieures à...

  • Page 21: Temporisation De Coupure À La Fréquence Minimale

    Manuel Opérateur Le convertisseur continuera de fonctionner pendant la durée sélectionnée, puis l’HYDROVAR- Smart s'arrêtera automatiquement. Si vous avez sélectionné “f->f ” la pompe ne pourra fonctionner à la fréquence minimale sélectionnée. En mode contrôleur, Pilotage et multicontrôleur, la pompe ne fonctionnera jamais à...

  • Page 22: Réglage De La Plage De Mesure

    Manuel Opérateur 7.14 Réglage de la plage de mesure ECHELLE CAPTEUR Réglage de la valeur finale du capteur de mesure, par 20mA = 10.0Bar ex. 10.0 bar = 20mA du capteur de pression. Plage de réglage : 20 mA = 100%; correspond aux plages de réglage possibles : Bar: 0.2...100 bar ;...

  • Page 23: Rétroaction

    Manuel Opérateur Si PILOTAGE LOCAL est sélectionné, le paramètre VALEUR REQUISE passera à PILOTAGE LOCAL dans le menu principal, où sont affichées la fréquence et la pression effectives (selon le MODE MANUEL figurant dans le sous-menu). La fréquence peut être alors modifiée à l'aide des touches é et ê et la vitesse de la pompe changera avec les rampes rapides.

  • Page 24: Valeur Consigne 2

    Manuel Opérateur 7.18 VALEUR CONSIGNE 2 VALEUR CONSIGNE 2 A l'aide de ce paramètre CONFIG. 2ème. VAL. REQ., OFF (DESACTIVE) vous pouvez sélectionner une 2 ème pression requise ère ème indépendante. Le changement entre la 1 et la 2 valeur requise peut être effectué sur l'entrée numérique, avec la borne X1/14 de la carte de commande.

  • Page 25: Configuration Du 1 Er Relais

    Manuel Opérateur (INT ou EXT-ADC-I or EXT-ADC-U) ainsi que la valeur effective de cette entrée. INT : vous pouvez sélectionner votre valeur à l'aide des touches flèches vers le haut et flèche vers le bas. ème EXT: affiche seulement la valeur du 2 signal d'entrée analogique.

  • Page 26: Er Niveau De Offset

    Manuel Opérateur EXT ADC-U 2-10V 2- 10V) aux bornes X1/13 (X1/10=Masse) Appuyez sur la touche Ü de l’HYDROVAR-Smart pour passer à la fenêtre 7.20.1 1 niveau de OFFSET NIVEAU 1 Le niveau 1 est le niveau de démarrage de la XX.X % ère Compensation.

  • Page 27: Exemple De Offset

    Manuel Opérateur 7.20.5 Exemple de OFFSET : 20mA ≙ 10 Bar Plage du capteur : Pression requise : 5 Bar 20% de la 2 valeur d'entrée complémentaire ème Niveau 1 : 80% de la 2 valeur d'entrée complémentaire Niveau 2 : ème -10% ≙...

  • Page 28: Sous-Menu Reglage Sequence

    Manuel Opérateur 7.21 Sous-menu Reglage Sequence S O U S - M E N U Reglage Sequence Progammation des Séquences d'Opérations Il est possible de raccorder jusqu'à quatre pompes à l'aide de l'interface RS-485 (Raccordement des bornes /1, /2 et /3 des blocs de connexions X5 ou X6 de chaque pompe). La programmation complémentaire suivante doit toutefois être effectuée dans le sous-menu : Appuyez sur la touche Ü...

  • Page 29: Valeur Descente (Perte De Charge)

    Manuel Opérateur 7.21.2 VALEUR DESCENTE (Perte de charge) Pour le calcul de la pression de service après le démarrage des pompes 2 à 4. VALEUR DESCENTE Réglable entre 0,0 et la plage de valeurs de capteur 0.15 BAR présélectionnée, elle définit la pression de démarrage de la 2 ème pompe et des autres pompes en aval.

  • Page 30: Source Val. Cons

    Manuel Opérateur 7.21.5 SOURCE VAL. CONS. SOURCE VAL. CONS. Permet de sélectionner l'adresse de la SOURCE VAL. DESACTIVE CONS.. Cinq réglages sont possibles : DESACTIVE (OFF), ADR1,ADR2, ADR3 et ADR4. Si une entrée complémentaire (INT ou EXT- ADC-I ou EXT-ADC-U) est active, vous devez entrer ici l'adresse à laquelle cette entrée est connectée.

  • Page 31: Indication De L'état De La Pompe

    Manuel Opérateur Réglage du Seuil de Synchronisation: Réglez la valeur de consigne souhaitée et fermez les vannes de sortie pour obtenir un débit nul. Démarrez la première pompe en MODE MANUEL (1ère fenêtre du sous-menu), augmentez la fréquence jusqu'à ce que vous atteigniez la valeur requise. Lisez la fréquence ( = f Réglez le seuil de fréquence synchrone (f + 2-3 Hz).

  • Page 32: Sous-Menu - Liaison - Rs 485

    Manuel Opérateur S O U S - M E N U Reglage Sequence Appuyez sur la touche Ü de l’HYDROVAR-Smart pour passer à la fenêtre 7.22 Sous-menu - LIAISON - RS 485 S O U S - M E N U Appuyez sur la touche Ü...

  • Page 33: Augment. Consigne(Hauteur Manométrique)

    Manuel Opérateur 7.24 AUGMENT. CONSIGNE(Hauteur manométrique) AUGMENT. CONSIGNE Cette valeur, réglable entre 0% et 99,9%, indique 0.0 % l'augmentation de pression constante à prévoir pour la pression de service afin d'atteindre la vitesse maximale (volume maximal). 1. Réglage de la pression de service (voir le menu principal Convertisseur) 2.

  • Page 34: Unités

    Manuel Opérateur 7.26 Unités UNITE DE MESURE Unités réglables : bar, psi, m /h, l/min, mètre, mH2O, % ou sans unité, peut être modifié à l'aide de la touche é ou de la touche ê. Appuyez sur la touche Ü de l’HYDROVAR-Smart pour passer à la fenêtre 7.27 MARCHE D’ESSAI automatique MARCHE D’ESSAI Il peut être réglé...

  • Page 35: Activer Le Marche D'essai Manuel

    Manuel Opérateur 7.28.1 Activer le MARCHE D’ESSAI manuel MARCHE D’ESSAI man. Appuyez simultanément sur les touches é + ê é + ê pour lancer un test de service. Le fonctionnement et la conduite de l'essai de fonctionnement manuel démarré sont similaires à...

  • Page 36: Réinitialisation Automatique Des Erreurs

    Manuel Opérateur 7.29.3 Réinitialisation automatique des Erreurs RESET – ERREURS Le paramètre peut être réglé sur DESACTIVE (OFF) DESACTIVE (sans réinitialisation automatique) ou, si vous souhaitez réinitialiser automatiquement après 5 erreurs successives, la réinitialisation s'effectue automatiquement par temporisation. (0-250 sec.) par ex. RESET ERREURS = 5 secondes Le convertisseur tente de réinitialiser le défaut 5 fois, entre chaque essai pour réinitialiser le défaut.

  • Page 37: Blocage Utilisat. (Verrouillage)

    Manuel Opérateur Appuyez sur la touche Ü de l’HYDROVAR-Smart pour passer à la fenêtre 7.33 Blocage utilisat. (Verrouillage) BLOCAGE UTILISAT. Lorsque cette fonction est activée [ON], il n'est pas possible d'effectuer des modifications dans le menu principal. Seules les fonctions ON/OFF (marche et arrêt) à l'aide des touches é et ê peuvent être utilisées.

  • Page 38: Signaux D'erreurs

    Manuel Opérateur modifiées. Si elles ne le sont pas, toutes les modifications seront perdues en cas de panne de secteur ! MEMORISER : Appuyez sur é ê jusqu'à ce que le message »SAVED” soit affiché à l'écran. Après SAVED, l'écran affiche automatiquement la 1 première fenêtre quelques secondes après.

  • Page 39: Erreur Capteur De Pression I

    Manuel Opérateur 8.5 Erreur Capteur de pression I < 4 mA PRESSION EFFECTIVE. CAPTEUR Origine possible: Capteur de pression E R R E U R défectueux ou rupture de câble (câble endommagé) Vérifiez le capteur de pression ! Tous les signaux d'erreurs sont délivrés sur les bornes X2/1, X2/2 et X2/3 (inverseur). Si aucune erreur n'est active, le relais s'ouvre et les connexions X2/2 et X2/3 sont coupées.

  • Page 40: Textes Complémentaires

    Manuel Opérateur L'accès à tous les paramètres est possible via l'interface standard. La structure en ligne de la tête d'alimentation Hydrovar peut être obtenue sur demande. Pour plus amples informations, voir : transmission des données en série – RS485 Hydrovar – Protocole 120 10 Textes complémentaires Tous les textes complémentaires qui existent dans la fenêtre d'affichage sont énumérés ci- après.
  • Page 41 Manuel Opérateur www.hydrovar.com...

  • Page 42: Déclaration Du Constructeur

    Manuel Opérateur Déclaration du constructeur Comme défini dans la Directive européenne sur les machines 98/37/EEC, Appendice II B et la EMC Directive 89/336/EEC. Nous déclarons ci dessous que le convertisseur de fréquence de type HydrovarSmart Est destiné à être assemblé avec d’autres appareillages. Il est interdit de l’utiliser tant qu’il n’a pas été...
  • Page 43 Manuel Opérateur Hauptsitz-Headquarter LOWARA s.r.l. Via Lombardi, 14 36075 Montechio Maggiore I-Vicenza – Italien Telefon: +39 0444 707111 Telefax: +39 0444 492166 E-Mail: mkt@lowara.ittind.com www.lowara.com LOWARA-Niederlassungen-Subsidiaries LOWARA DEUTSCHLAND GMBH LOWARA IRELAND Ltd. Biebigheimer Strasse 12 59 Broomhill Drive Tallaght Industrial Estate D-63762 Großostheim Tallaght –...
  • Page 44 Manuel Opérateur Tochterunternehmen in Europa Pumpenfabrik ERNST Vogel GmbH Subsidiaries in Europa A-2000 Stockerau LOWARA-VOGEL Szivattyú Kft. Ernst Vogel-Strasse 2 H-8000 Székesfehérvár Telefon: 02266/604 Bakony u. 8 Telefax: 02266/65 311 Telefon: 0036/22/512 640 Internet: www.vogel-pumpen.com Telefax: 0036/22/512 642 www.hydrovar.com LOWARA VOGEL Polska sp.zo.o. A-8054 Graz Seiersberg PL-40652 Katowice, ul.
