Configuration pour le Schéma de Connexion 2 (8 zones ) :
Depuis l'outil de configuration, sélectionner le module GFX4-IR Standard Mode et le déplacer dans l'emplacement 2.
Le module modbus se trouve dans l'emplacement 5 (Fig.12)
Dans la fenêtre des propriétés de chaque module, il est possible de paramétrer les données d'entrée/sortie, com-
me illustré plus haut.
Configuration pour le Schéma de Connexion 3 (12 zones ) :
Depuis l'outil de configuration, sélectionner le module GFX4-IR Standard Mode et le déplacer dans l'emplacement
2, puis dans l'emplacement 3. La module modbus se trouve dans l'emplacement 5 (Fig.13).
Dans la fenêtre des propriétés de chaque module, il est possible de paramétrer les données d'entrée/sortie, com-
me illustré plus haut.
14

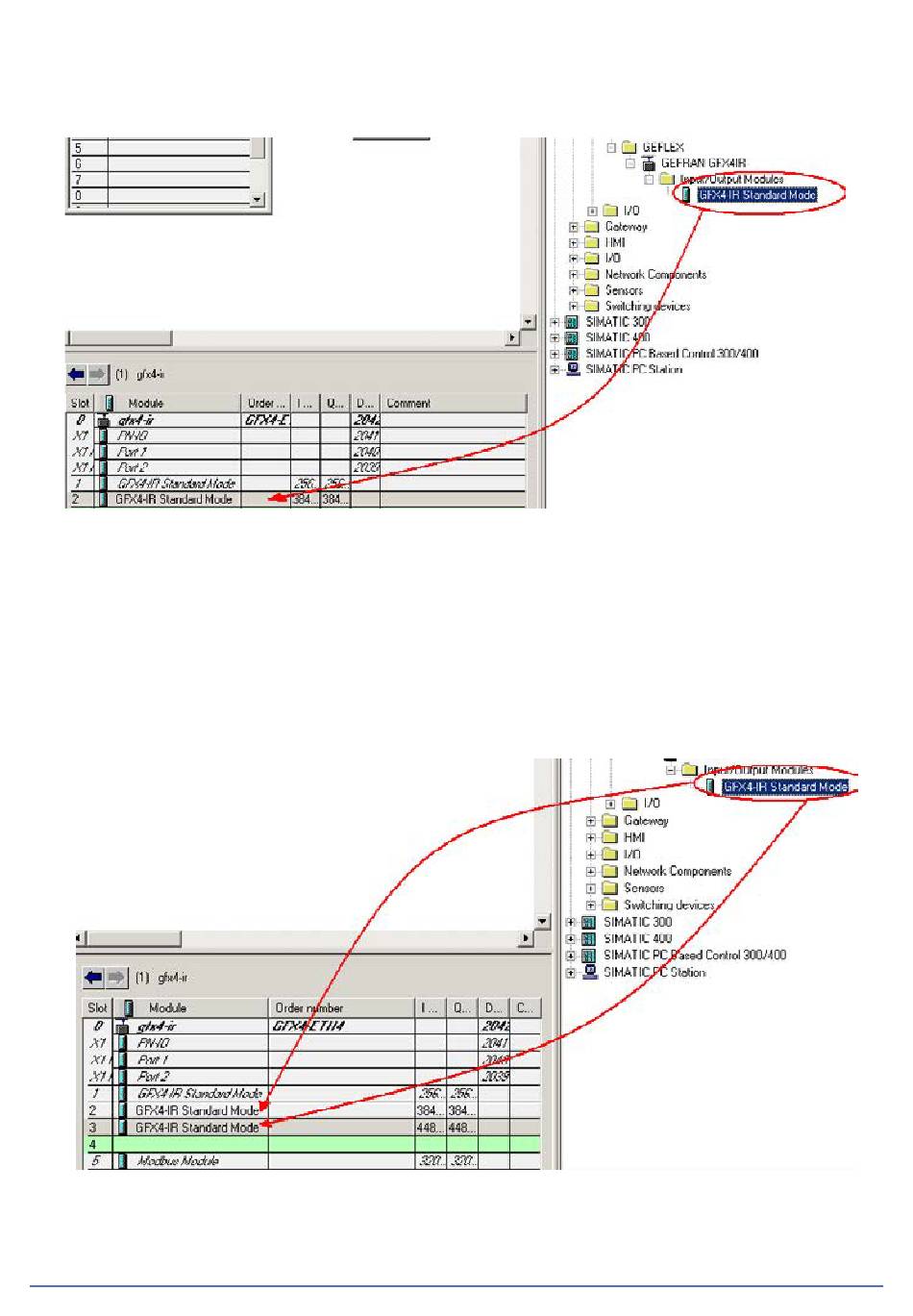

Fig 12
Fig 13
