Configuration pour le Schéma de Connexion 4 ( 16 zones ) :

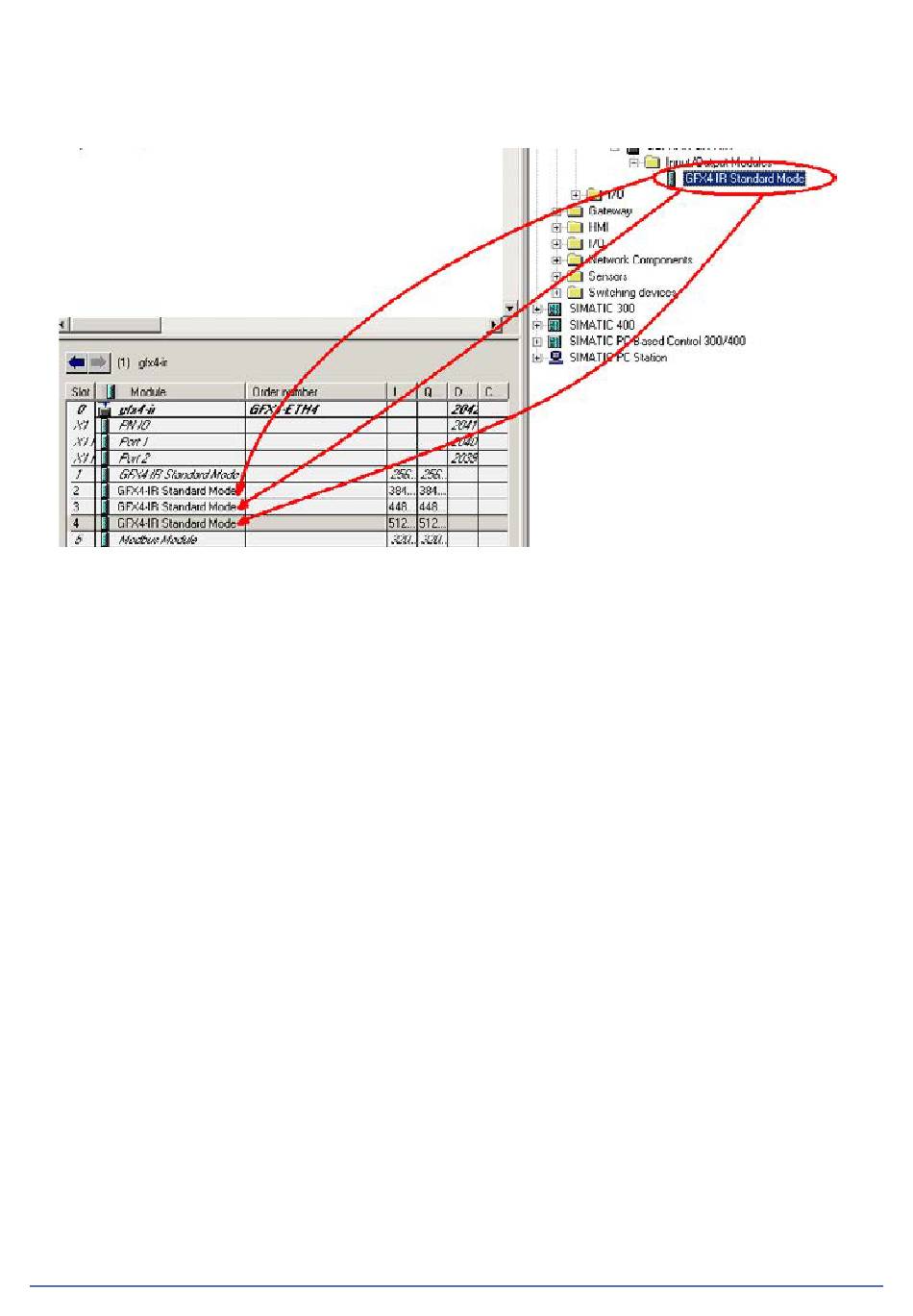

Depuis l'outil de configuration, sélectionner le module GFX4-IR Standard Mode et le déplacer dans l'emplacement
2 , 3 puis dans l'emplacement 4. La module modbus se trouve dans l'emplacement 5 (Fig.14).
Dans la fenêtre des propriétés de chaque module, il est possible de paramétrer les données d'entrée/sortie, com-
me illustré plus haut.
80992D_MSW_PROFINET_GFX4-IR_01-2021_FRA
Fig 14
