L'échange interne de données du dispositif GFX4-IR s'effectue au travers de l'encapsulage des données

modbus à l'intérieur des paquets Profinet.

Le port série des dispositifs raccordés doit être configuré :

• Vitesse de connexion sur port série 19200 bauds

• Pas de parité

• 8 bits de données

• Les adresses Modbus des noeuds DOIVENT être comprises entre 1 et 4 en séquence.

• L'instrument GFX4-IR doté de carte Profinet DOIT avoir l'adresse 1

Les possibles combinaisons de connexion et d'adressage des modules GFX4-IR sont illustrées dans les pages

suivantes.

Toute combinaison de connexion qui ne figure pas parmi celles illustrées NE permet PAS la communication Pro-

finet avec un dispositif Controller

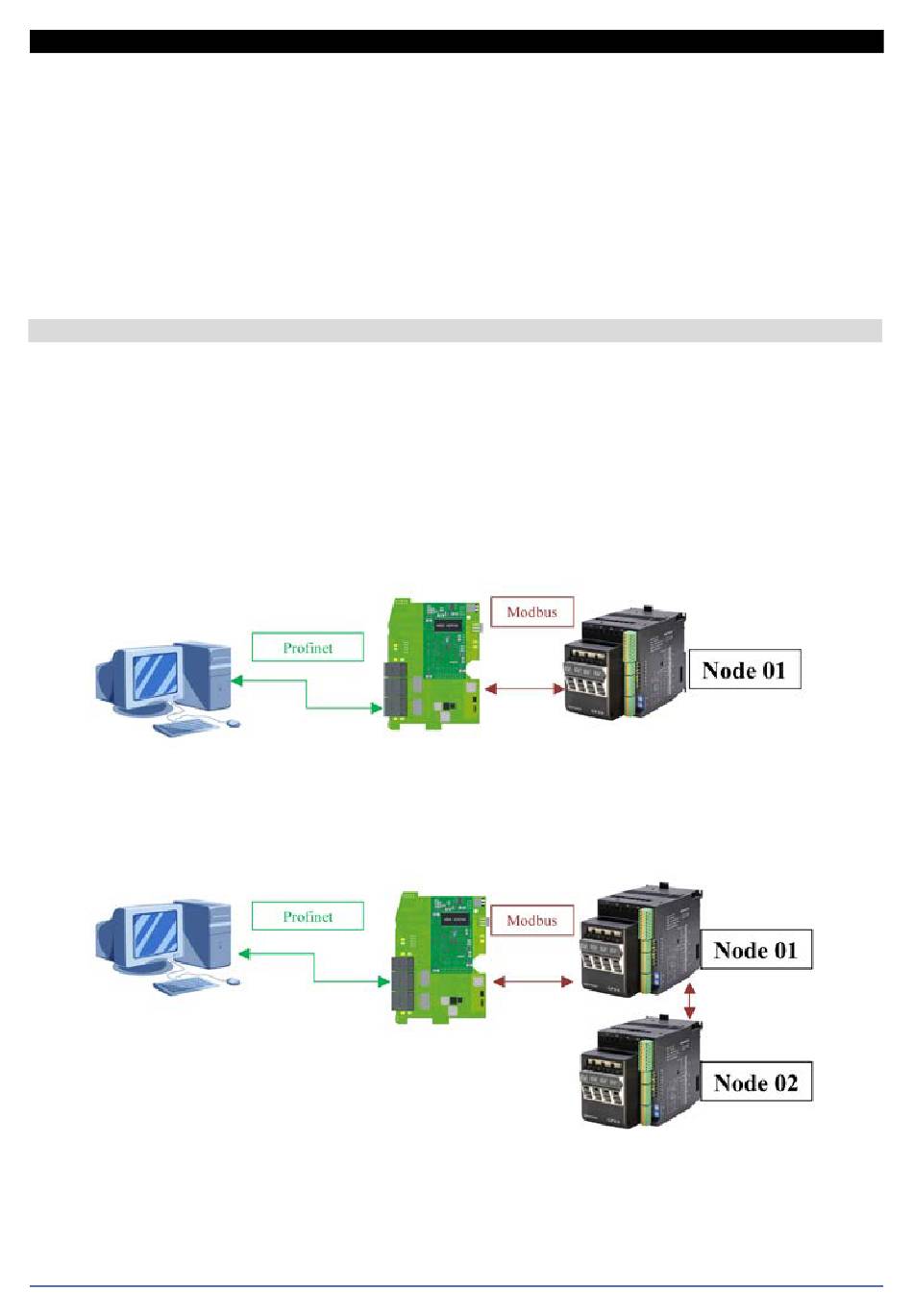

Schéma de connexion 1 (4 zones) :

1 GFX4-IR avec adresse de nœud modbus = 1 et commutateur 7 sur Off.

Schéma de connexion 2 ( 8 zones ):

2 GFX4-IR avec adresses de nœud modbus = 1 et 2, commutateur 7 sur Off.

RACCORDEMENT DES DISPOSITIFS

80992D_MSW_PROFINET_GFX4-IR_01-2021_FRA
