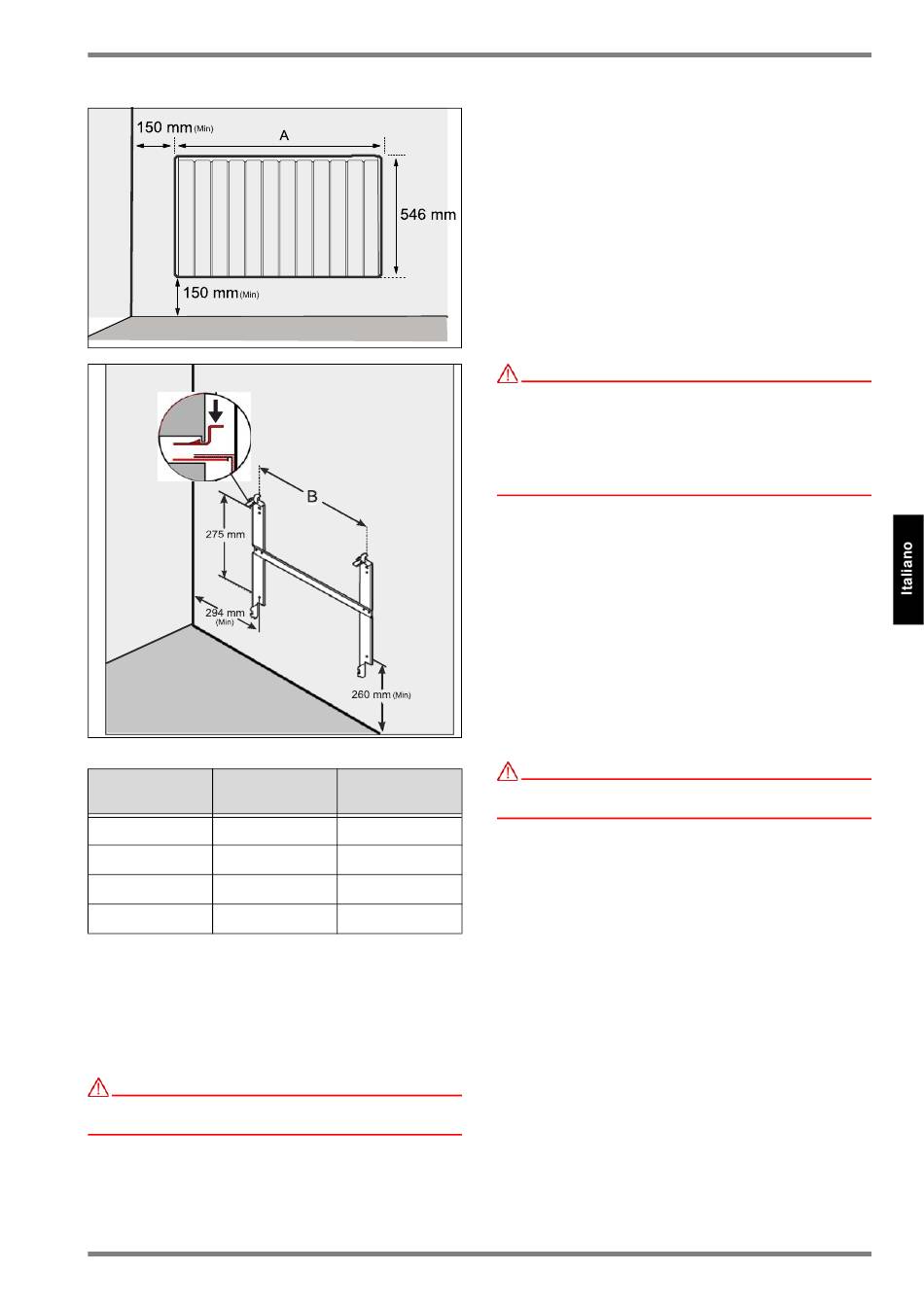

Fig.3
Tipo Dimensioni A
(mm)
RCE 050
RCE 100
RCE 150
RCE 200
È consentito il montaggio su pareti in legno.
Tutti i modelli rispettano lo standard IP24 relativo alla
protezione da spruzzi d'acqua e possono essere utiliz-
zati in stanze da bagno in zona di protezione 2.
La spina elettrica dell'apparecchio deve essere acces-
sibile dopo il montaggio.
ATTENZIONE!
Utilizzare il supporto a parete originale in dotazione
nella parte posteriore dell'apparecchio!
www.dimplex.de
Fig.2
Dimensioni B
(mm)
513 225
675 387
756 468
918 630
RCE050_200_it · 04/15/A
RCE 050, RCE 100, RCE 150, RCE 200
• Rimuovere il supporto a parete dalla parte poste-
riore dell'apparecchio premendo le linguette ai lati
(vedere Fig. 2)
• Eseguire i fori per il fissaggio. In questa fase, pre-
stare attenzione alla possibile presenza di tuba-
zioni o cavi elettrici nel muro.
• Avvitare il supporto a parete ben saldo al muro uti-
lizzando le viti accluse.
• Agganciare l'apparecchio alle fessure inferiori del
supporto a parete.
• Sistemare l'apparecchio in posizione diritta e pre-
merlo per bloccarlo nelle linguette fino a che queste
non scattano.
ATTENZIONE!
Si tenga presente che sigarette, candele o lampade a
olio accese in combinato con la convezione dei
riscaldamenti elettrici possono causare depositi di
fuliggine sulla parete
apparecchio. Non si tratta dunque di malfunzion-
amento dell'apparecchio stesso.
5 Allacciamento elettrico
Rispettare scrupolosamente le attuali norme in confor-
mità a VDE 0100 parte 701 e i requisiti di installazione
pertinenti. Gli apparecchi da riscaldamento sono muniti
di una linea di allacciamento di tipo H05VV-F, 4 x 1,0
2
mm priva di connettore.
Assegnazione dei conduttori del cavo di allacciamento
dell'apparecchio:
• Verde/Giallo: "PE" - Conduttore di protezione
• Blu: "N" - conduttore di tensione di neutro
• Marrone: "L" - conduttore di tensione di fase
• Nero: Filo pilota
ATTENZIONE!
Il filo pilota è senza funzione è deve essere isolato in
maniera professionale. Non mettere a terra il filo pilota!
La linea di allacciamento dell'apparecchio deve essere
collegata ad una presa idonea per apparecchi da ri-
scaldamento. Nell'impianto elettrico a posa fissa oc-
corre inserire un dispositivo di sezionamento, con al-
meno 3 mm di apertura dei contatti su ciascun polo
(p.es. interruttore automatico).
6 Protezione antisurriscaldamento
Per la vostra sicurezza, l'apparecchio è munito di una
protezione da surriscaldamento. In caso di interruzioni
nella circolazione di aria, la protezione da surriscalda-
mento disattiva l'apparecchio. Dopo un sufficiente raf-
freddamento, l'apparecchio
accende di nuovo automaticamente. Se la protezione
da surriscaldamento si attiva di frequente, occorre indi-
viduarne la causa (p. es. griglia di ventilazione coper-
ta). L'attivazione della protezione da surriscaldamento
viene indicata sul display da un segnale lampeggiante
rosso. Per resettare la visualizzazione, eliminare la
causa del surriscaldamento e premere il tasto ENTER
per 10 secondi.
e sulla superficie dell'
da riscaldamento
IT-31
