Het MagnaTrack uitlaatafzuigsysteem, speciaal
ontworpen voor hulpdienstvoertuigen, is flexibel en
gebruiksvriendelijk. Het systeem is ook geschikt
voor vrachtwagens, bussen en andere voertuigen
met laag gemonteerde uitlaat op de achterkant of de
zijkant van het voertuig.
Het systeem is met name bijzonder geschikt voor
garages waar elk voertuig zijn eigen parkeer-
plaats heeft, bijvoorbeeld in brandweerkazernes,
bus- en vrachtwagengarages, enz.

Controle van de levering

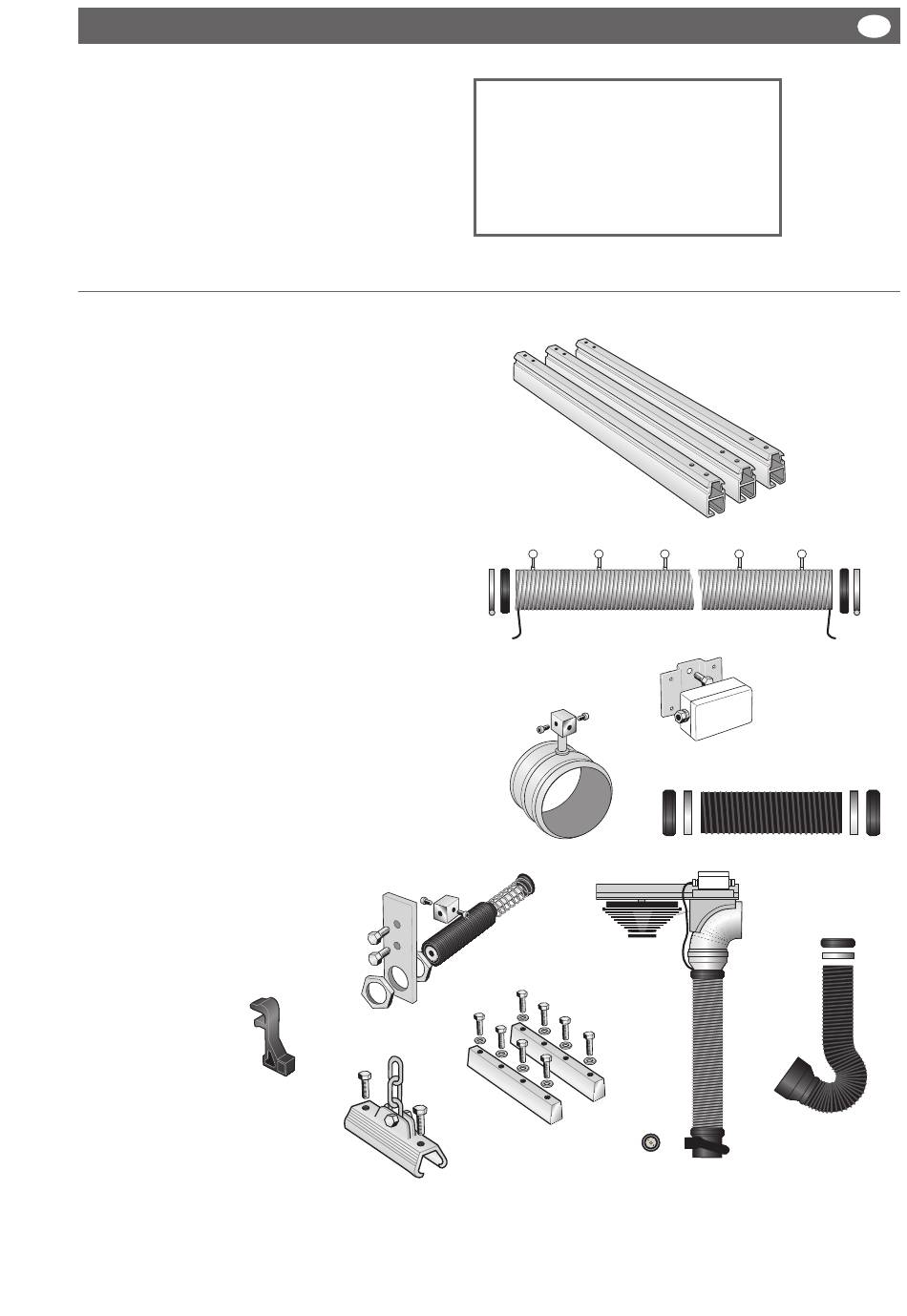

De MagnaTrack levering bestaat uit de volgende
drie elementen.
• Rail met horizontale slang (incl. diverse onderdelen)
• Trolley met bovenste verticale slang
• Mondstuk met onderste verticale slang
Controleer of de volgende onderdelen geleverd zijn:
Rail met horizontale slang
1. Rail (controleer of het geheel van de railprofielen
samen de gewenste raillengte hebben)
2. Horizontale slang (controleer of de lengte van
de slang overeenkomt met de lengte van de rail)
3. Aansluitkast
4. Verloopstuk
5. Aansluitslang
6. Slangklemmen / rubberringen (4 van elk)
7. Schokdemper met bevestigingsplaat
8. Ontkoppelingsmagneet
9. Verbindingsplaten (incl. 4 schroeven/werktuig)
10. Montagekettingen
Trolley met bovenste verticale slang
11. Trolley (volledig gemonteerd geleverd met bovenste
verticale slang, elektromagnetische eenheid, 90° bochtstuk,
balancer en ontkoppelingskast)
12. Ankerplaat
13. Handleiding
Mondstuk met onderste verticale slang
14. Mondstuk met gemonteerde slang
15. Slangklem / rubberring
16. Montagehandleiding
