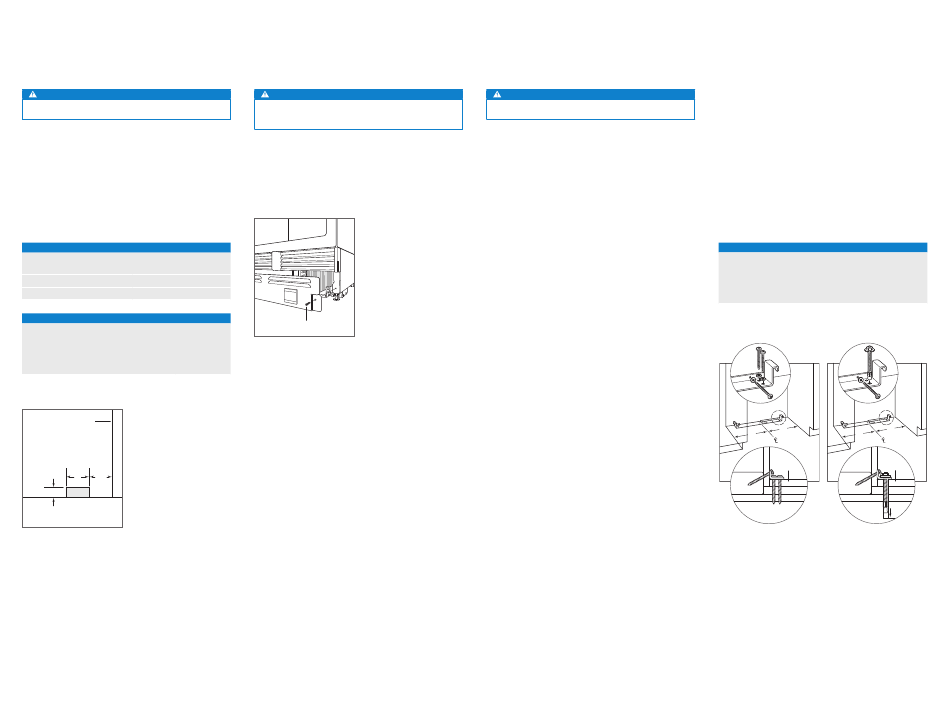

现场准备
管道
警告
只能连接到饮用水供应管路。
安装必须符合所有适用的管道规范。
供水管线应位于如下图所示的阴影区域内。 应通过易于获取的
截止阀将供水管线连接到住宅给水系统中。 请勿使用自冲阀。
供水管路必须与地面齐平， 并且不应妨碍防倾支架的安装。
当水质状况含沙量较高时， 配有制冰机或饮水机型号的设备需
使用管路过滤器。
如果系统始终向本机提供2.4-8.3巴的恒定水压， 则可以使用反
渗透系统。 不建议在此应用中使用铜管线。
管道要求
供水管线 1/ "外径的铜、 编织不锈钢或
4
水压 2.4–8.3巴
用于连接多余水管线路
供水位置
宽度
457 mm型号
610 mm型号 140 mm
762 mm型号 152 mm
914 mm型号 229 mm
开口右侧
BACK WALL
A 152
WATER
mm
LINE
76 mm
地板
前视图 顶视图
供水位置。
|
4
中文
准备工作
警告
为避免由于电器不稳定而造成危险， 必须按照说明固定电
器。
拆箱取出单元并检查有无损坏。 取下木基座， 丢弃运输螺栓和支
架。 拆除并回收包装材料。 请勿丢弃脚踢板、 防倾支架和五
金件。
抽出两颗安装螺钉， 拆下踢板。 参见下图。
PEX管
0.9 m
螺钉
A
76 mm
踢板拆卸。
13 mm
A
152
mm
开口
右侧
防倾支架
警告
为防止本机向前倾斜， 必须安装防倾支架。
防倾支架的背面必须安装在本机前面的610 mm处 （无面板） 。
完全使用指示用于木质或混凝土地板的防倾支架五金件。
重要提示： 在木质或混凝土地板应用中， 如果＃12螺钉并未达到
墙体立柱或墙板， 请使用＃8螺钉和＃12垫圈及墙锚。
重要提示： 在某些安装中， 底层地板或竣工地板可能需要斜置将
防倾支架紧固到后壁的螺钉。
木地板应用
在将防倾支架正确定位在开口中后， 在墙体立柱或墙板上钻出直
径最大为5 mm的导孔。 使用＃12螺钉和垫圈固定支架。 检查螺
钉是否穿透铺地材料并至少穿入墙体立柱或墙板19 mm。 请参
见以下图示和图表。
混凝土地板应用
在将防倾支架正确定位在开口中后， 在墙体立柱或墙板上钻出直
径最大为5 mm的导孔。 在混凝土中钻出直径为10 mm且深度至
少为38 mm的孔。 使用＃12螺钉和垫圈将支架固定在墙体上， 并
3
使用 / "楔形锚固件将支架固定在地板上。 检查螺钉是否至少穿
8
透墙体立柱或墙板19 mm。 请参见以下图示和图表。
防倾支架放置
宽度
457 mm型号
610 mm型号
762 mm型号
914 mm型号
A A
A A
完工的地板 完工的地板
墙板 墙板
副地板 副地板
38 mm
木地板 混凝土
最小值
地板
木地板。 混凝土地板。
A
229 mm
305 mm
318 mm
457 mm
