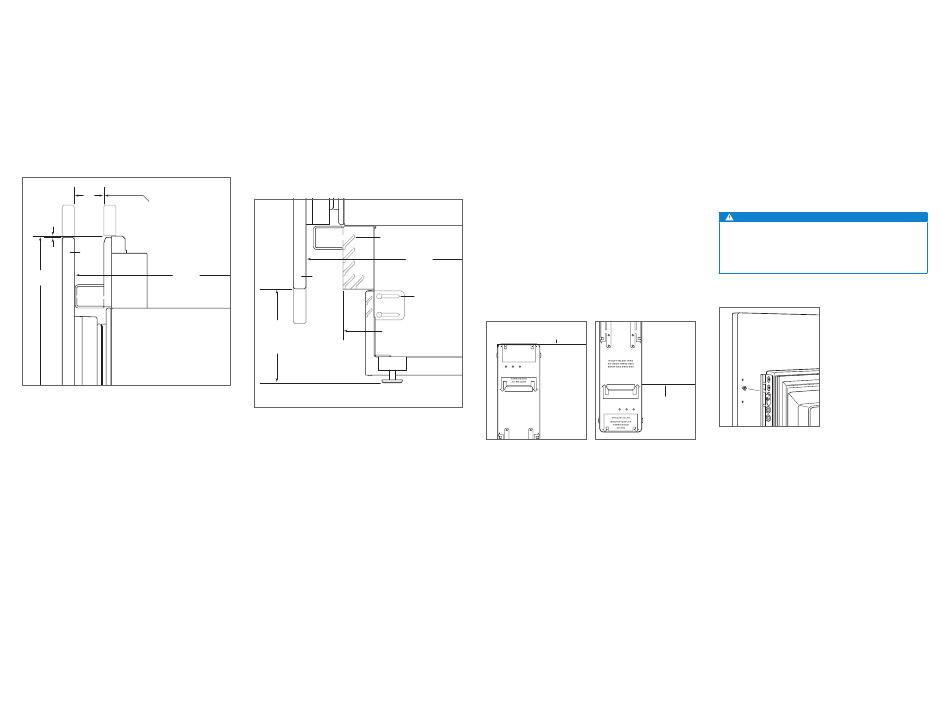

PANNELLI
Pannelli personalizzati
ALTEZZA PANNELLO PORTA
L'altezza del pannello personalizzato per la porta può spor-
gere oltre l'altezza tipica del pannello ma non deve supe-
rare il limite di peso. Fare riferimento alla figura riportata di
seguito.
45
mm
IL PEZZO DECORATIVO
NON PUÒ ESTENDERSI
OLTRE QUESTO PIANO
3 mm
PANNELLO
PORTA
2134 610 mm
mm
PER IL RETRO
DELL'UNITÀ
CERNIERA
Bordo superiore (modelli colonna e sottopiano), vista laterale
VISIBILITÀ ZOCCOLO
(ESCLUSO IL MODELLO PER ESTERNO)
L'altezza dello zoccolo può essere superiore all'altezza
tipica di uno zoccolo, purché non superi le dimensioni
riportate nell'illustrazione di seguito. Le altezze del
battiscopa da 51 mm a 98 mm richiedono un accessorio
battiscopa disponibile presso i rivenditori Sub-Zero.
CERNIERA** SFINESTRATURE
VENTILATE
610 mm
AL RETRO DELL'UNITÀ
PANNELLO
PORTA
29 mm
MAX
REGOLAZIONE
ZOCCOLO
DA
102 mm*
LO ZOCCOLO DECORATIVO
NON PUÒ ESTENDERSI
A
152 mm
OLTRE QUESTO PIANO
DA TERRA
*Da 51 mm a 98 mm richiede accessorio in vendita.
**Solo modelli a colonna
Zoccolo, vista laterale

Installazione dei pannelli

INSTALLAZIONE DEL PANNELLO DELLA PORTA
Le normali dimensioni del pannello si basano su un'altezza
rifinita di 2134 mm con sezioni di luce da 3 mm. Le dime di
posizionamento devono essere regolate per i pannelli che
superano le dimensioni normali.
Nei modelli a colonna, il pannello della porta deve essere
installato per primo, seguito dal pannello superiore e poi da
quello inferiore.
Posizionare il pannello con la parte anteriore verso il basso
su una superficie di lavoro protetta. Posizionare la dima a
filo con la parte frontale e i fianchi del pannello. Verificare
che il lato della dima utilizzato sia corretto, poi contras-
segnare e forare. Fare riferimento alla figura riportata di
seguito.
Per i modelli a colonna, allineare l'incavo della dima con il
fondo del pannello porta, quindi contrassegnare ed eseguire
i fori. Fare riferimento alla figura riportata di seguito.
PARTE SUPERIORE
PANNELLO PORTA
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
BOTTOM OF
DOOR PANEL
PARTE INFERIORE
PANNELLO PORTA
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
Dima pannello porta, parte Dima pannello porta, parte infe-
superiore riore (solo modelli a colonna)
Utilizzare un'unità Torx per inserire parzialmente una vite da
8 x 13 mm nel secondo foro dall'alto su ciascun lato del pan-
nello. Le viti devono sporgere dal pannello circa 4 mm per
supportare il peso dello stesso durante l'installazione.
Allineare le viti di supporto sulla parte posteriore del pan-
nello con fori scanalati su entrambi i bracci di montaggio
delle porte. Aprire leggermente la porta può facilitare l'alli-
neamento. Una volta che il pannello è retto dalle viti, inserire
parzialmente una vite da 8 x 13 mm nel secondo foro dal
fondo su ciascun lato del pannello, ma non serrarla.
ATTENZIONE
Man mano che la sezione esposta tra i pensili e l'unità
integrata diminuisce, esiste la possibilità di pizzicarsi
o schiacciarsi le dita, qualora si infili la mano nell'aper-
tura mentre la porta si sta chiudendo.
PARTE POSTERIORE
PANNELLO PORTA
Montaggio pannello porta
subzero.com
|
7
