INSTALACIÓN DEL PANEL
Instalación del panel
INSTALACIÓN DE LOS PANELES DE LOS CAJONES
Coloque el panel boca abajo en una superficie de trabajo
protegida. Coloque la plantilla alineada con la parte superior
y los laterales del panel. Compruebe que está utilizando el
lateral adecuado de la plantilla y después marque y haga los
orificios. Consulte la siguiente ilustración.
Utilice una unidad Torx para insertar parcialmente un tornillo
#8 x 13 mm en el segundo agujero desde la parte supe-
rior de cada lado del panel. Los tornillos deben sobresalir
aproximadamente 4 mm del panel y soportarán el peso del
panel durante la instalación.
Alinee los tornillos de soporte en la parte trasera del panel
con los orificios ranurados de los dos soportes de montaje
del cajón. Consulte la siguiente ilustración. Abrir ligeramente
el cajón le ayudará a realizar la alineación. Cuando el panel
se sostenga en los tornillos, inserte parcialmente un tornillo
n.º 8 x 13 en el segundo agujero desde la parte inferior a
cada lado del panel, pero no los ajuste.
PARTE SUPERIOR DEL PARTE TRASERA DEL
PANEL DEL CAJÓN PANEL DEL CAJÓN
TOP OF
DRAWER PANEL
TOP HOLES
FOR UPPER
AND LOWER
DRAWERS
Plantilla del panel del cajón: Montaje del panel del cajón
BOTTOM
HOLES FOR
parte superior
LOWER
DRAWER
BOTTOM
HOLES FOR
UPPER
DRAWER
7021340
|
8 Español
AJUSTE DEL PANEL
Cierre la puerta y cajones para realizar los ajustes de ali-
neación de los paneles y márgenes.
Para realizar un ajuste de lado a lado, mueva los paneles de
lado a lado y después instale y apriete todos los tornillos de
montaje.
Para realizar los ajustes hacia arriba y hacia abajo, hacia
dentro y hacia fuera, afloje ligeramente los tornillos del
soporte. Según el nivel de ajuste necesario, posible-
mente resulte conveniente aflojar todos los tornillos de los
soportes, ya que esto permitirá un ajuste máximo. Una
vez aflojados los tornillos del soporte, gire las palancas
para realizar los ajustes. Después de realizar los ajustes,
apriete los tornillos del soporte. Observe las siguientes
ilustraciones.
LEVA HACIA
TORNILLOS
DENTRO Y
DE SOPORTE
HACIA FUERA
LEVA HACIA
TORNILLOS
ARRIBA Y
DE SOPORTE
HACIA ABAJO
Ajuste hacia dentro y hacia Ajuste hacia arriba y hacia
fuera abajo
INSTALACIÓN
Comprobación
INSTALACIÓN DE LOS BORDES DE LA PUERTA
Después de ajustar los paneles, instale el borde decorativo en
los laterales en las puertas o cajones. Para instalarlo, empiece
en la parte superior y alinee el borde con la parte superior
y trasera del soporte, y colóquelo en su lugar empujando
el borde hacia la parte posterior del panel. Cuando la parte
superior esté asegurada, continúe la instalación hacia abajo
hasta que el borde restante quede completamente asegurado.

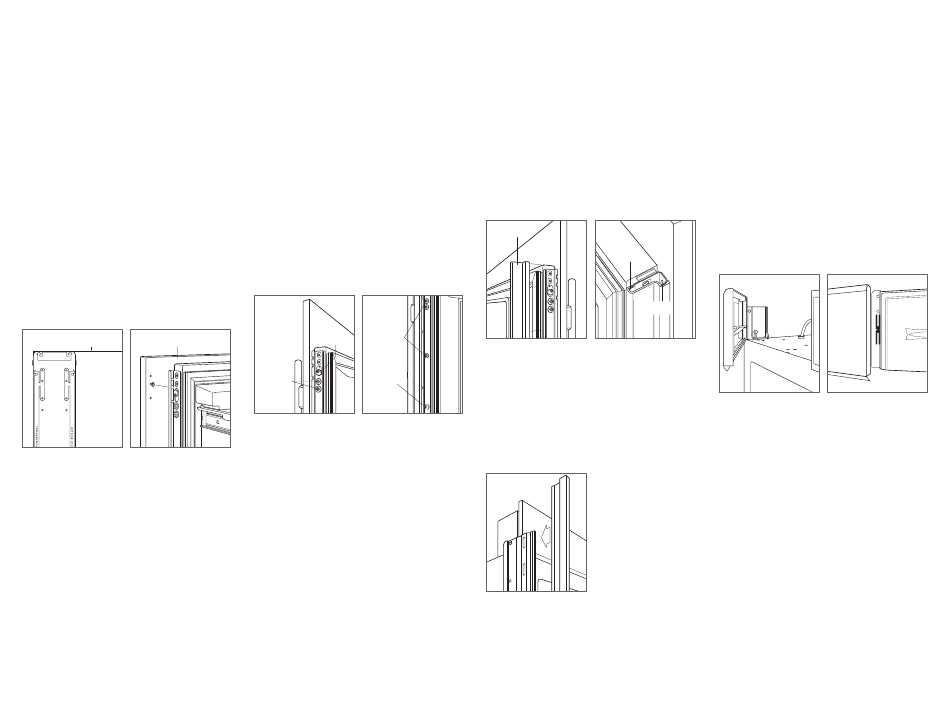

Observe las siguientes ilustraciones.
BORDE DE
LA PUERTA
BORDE
FRONTAL
BORDE
TRASERO
Borde de la puerta Bordes del soporte
INSTALACIÓN DEL BORDE LATERAL
Instale la banda decorativa en el borde del lado del tirador
en los modelos altos y de columna. El borde lateral se
coloca sobre el soporte situado en el lado del tirador de la
unidad. Observe la siguiente ilustración.
Borde lateral
INSTALACIÓN DEL BORDE SUPERIOR
Identifique las bandas de los bordes superiores con la
muesca en uno de los extremos inferiores; estas bandas
de los bordes coinciden con el lado de las bisagras de la
unidad.
Inserte el extremo exterior de cada una de las bandas de
los bordes detrás del borde lateral vertical. Ajuste el cierre
del soporte lateral de plástico y deslice el panel hacia afuera
todo lo que pueda. Consulte la siguiente ilustración.
Gire el extremo interior de cada panel hacia la placa lateral
del protector central, situado al lado de la puerta de acceso
del filtro de agua. Presione la banda del borde para colo-
carla en su lugar. Consulte la siguiente ilustración.
Borde superior interior Borde superior exterior
