Le test de mise en service est basé sur le bulletin technique TB143 publié en avril 2013, par le Heating and Hotwater Industry Council
(HHIC), décrit une procédure sécuritaire, claire et exhaustive pour la mise en service de chaudières à condensation sans vannes de
dosage du rapport air et gaz.
Tourner le sélecteur rotatif sur la position « COM TEST » et suivre les instructions affichées à l'écran
TEST 1
Vérifier la chaudière à haut débit de combustion. (GAZ max.)
La chaudière est allumée à haut débit de combustion. (GAZ max.) L'analyseur est d'abord mis à zéro à l'air frais extérieur.
Dès que la chaudière se stabilise à haut débit de combustion, la sonde est introduite dans l'entrée d'air du gaz de combustion et le
niveau CO2 est mesuré. Les relevés doivent être stables et inférieurs ou égaux à 0,20 %.
TEST 2
La sonde est ensuite introduite dans le tuyau d'échappement de la chaudière et le rapport CO/CO2 et les niveaux CO et CO2 sont mesu-
rés. Ces niveaux doivent être conformes aux instructions des fabricants. Lorsque les instructions des fabricants ne sont pas acces-
sibles, la teneur en CO doit être inférieure à 350 ppm et le RAPPORT CO/CO2 doit être inférieur à 0,0040.
TEST 3
Vérifier la chaudière à faible débit de combustion lorsque c'est possible.
Lorsque la chaudière fonctionne de manière stable à faible débit de combustion, le rapport CO/CO2 et les niveaux CO et CO2 sont
mesurés. GAZ MIN.
Ces niveaux doivent être conformes aux instructions des fabricants. Lorsque les instructions des fabricants ne sont pas accessibles, la
teneur en CO doit être inférieure à 350 ppm et le gaz de combustion doit être inférieur à 0,0040.
TEST 4
Mesurer les températures de circulation et de reflux de la chaudière
Tous les relevés sont enregistrés et peuvent être imprimés ou transmis à un PC si un module sans fil optionnel est installé.
Il y a un grand nombre de méthodes pour vérifier l'intégrité de l'échangeur de chaleur. L'une d'entre elles consiste à observer les
relevés d'air excédentaire, de O2 et de CO avant et après l'activation de la souffleuse. Lorsque l'échangeur de chaleur est scellé, les
relevés de O2 et de CO devraient demeurer assez stables. Une brèche dans l'échangeur de chaleur pourrait laisser entrer de l'air frais
dans le gaz de combustion après l'activation de la souffleuse en raison d'une hausse de pression dans le plénum. Le résultat pourrait
être une hausse de O2 mesuré dans le gaz de combustion et une hausse de l'air excédentaire. Dans certains systèmes scellés, l'air
frais soutiré par la brèche pourrait réduire l'air de combustion accessible entraînant une hausse dans le relevé de CO. Si chacune de
ces situations se présente, il est probable qu'il y a un problème avec l'échangeur de chaleur qui pourrait nécessiter d'autres vérifica-
tions et inspections.
REMARQUE : Bon nombre de fissures ne peuvent être décelées à l'œil nu ou à l'aide d'endoscopes et ne s'ouvrent ou se séparent que
sous pression ou variations de température pendant le fonctionnement. Tourner le cadran à « EXCH TEST » Tourner le sélecteur de test
à « EXCH TEST » Commander au système de chauffer. Observer et attendre que les relevés d'O2 se stabilisent.
TEST DE MISE EN SERVICE
TEST D'INTÉGRITÉ DE L'ÉCHANGEUR DE CHALEUR

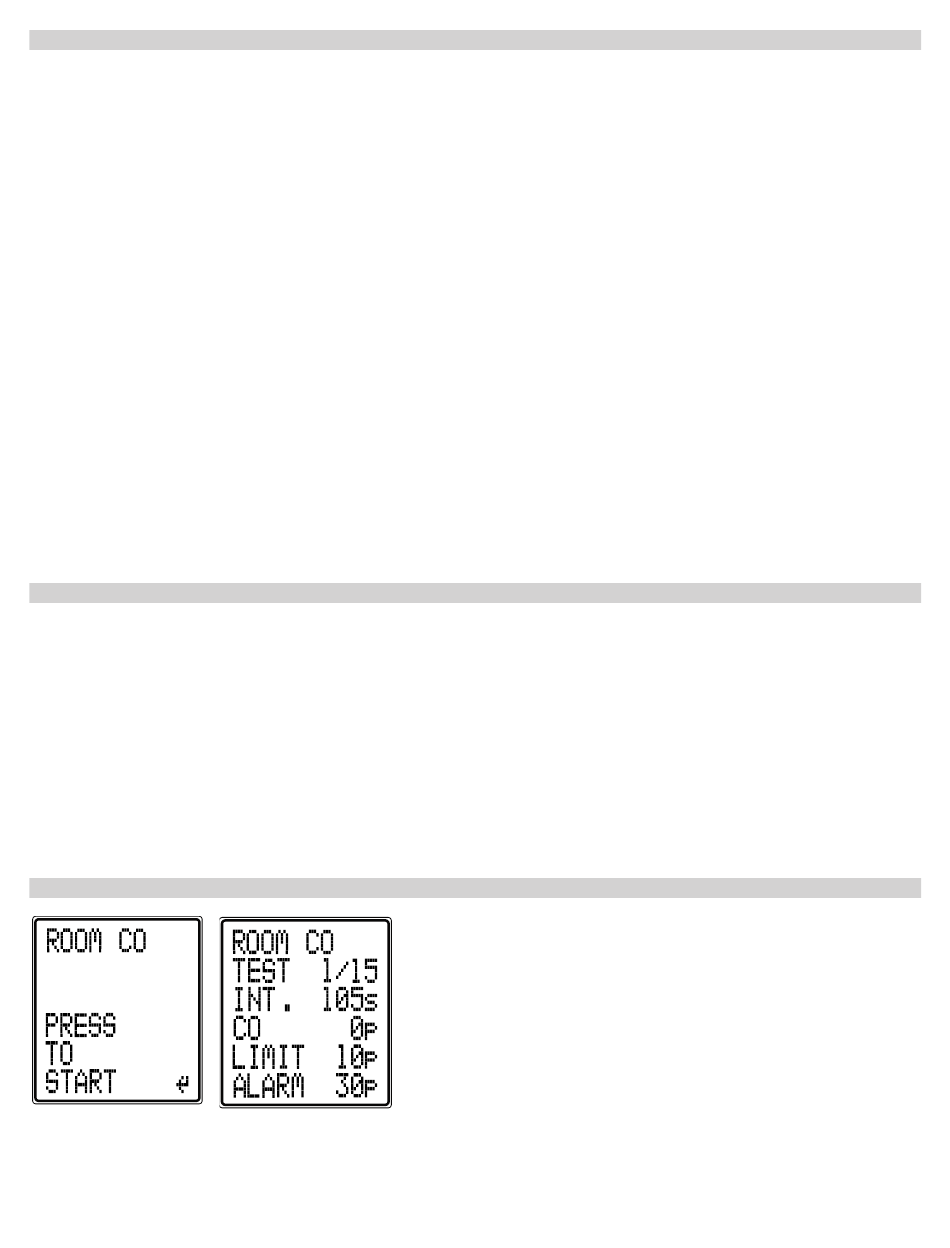

TEST DE CO AMBIANT
Aucune sonde ou aucun raccord de tubulure ne sont nécessaires pour ce
test. Tourner le cadran à ROOM CO (CO ambiant).
Appuyer sur le bouton ENTRÉE pour sélectionner le type de test GÉNÉRAL.
Les relevés de CO seront enregistrés toutes les 2 minutes pendant 30
minutes. Les relevés seront conservés après que le test de 30 minutes soit
terminé. Les résultats de test et le numéro de journal (LOG) s'affichent.
Appuyer sur le bouton Print (Impression) pour imprimer les résultats du test.
Ce journal (LOG) sera sauvegardé à l'écran MENU dans rapports et
échanges (MENU REPORTS (RAPPORTS)/ROOM CO (CO AMBIANT)).
