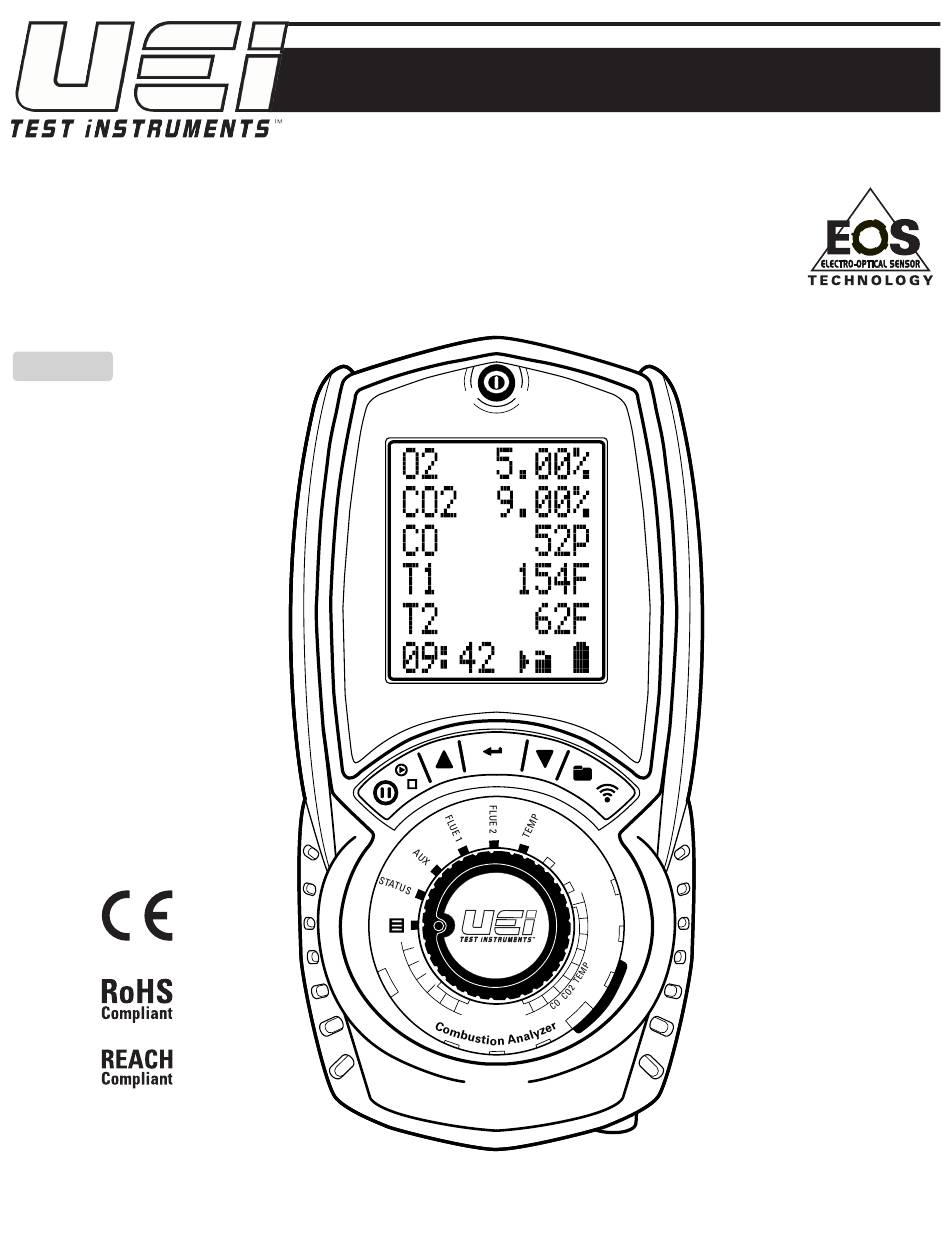

- Page 1 C161 Gaz de combustion Analyseur de combustion MODE D’EMPLOI FRANÇAIS C161 1-800-547-5740 • Télécopie : (503) 643-6322 www.ueitest.com • Courriel : info@ueitest.com...
- Page 2 TABLE DES MATIÈRES Fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Test de température .
- Page 3 SPÉCIFICATIONS GÉNÉRALES • Température de fonctionnement : 0˚ à 45 ˚C (32˚ à 113 ˚F) • Étalonnage : Recommandé annuellement • Température de rangement : -18˚ à 45 ˚C (0˚ à 113 ˚F) • Certification : Conformité CE, RoHS, REACH, norme AHRI 1260 • Humidité de fonctionnement : 15 % à 90 % HR NiMH (AA) 3 •...
- Page 4 APERÇU DE L’ANALYSEUR A. Port d’imprimante infrarouge B. Bouton marche/arrêt C. Écran rétroéclairé à 6 lignes • Appuyez sur n’importe quel bouton pour allumer le rétroéclairage (celui-ci s’éteindra après 10 secondes) D. Gaine de protection en caoutchouc avec aimants E. Ligne de la barre d’état F.
- Page 5 APERÇU DE L’ANALYSEUR (SUITE) Serial No. Sensors Fitted: C161 Connecteur noir (se branche sur l’entrée des gaz de combustion) Fiche de température de la sonde de gaz de combustion (se branche à T1) Bouchon d’entrée de gaz La broche étroite DOIT être de sonde de gaz sur le côté...
- Page 6 à la nouvelle barre d’état intelligente. Toutes les données peuvent être imprimées à l’aide d’une imprimante infrarouge en option. Le C161 utilise un nouveau système de stockage de données permettant de stocker jusqu’à 30 journaux de n’importe quelle combinaison de tests de combustion, AUX ou Température, plutôt que d’être limité à un nombre de journaux particuliers.
- Page 7 VIDANGE ET NETTOYAGE DU SÉPARATEUR D'EAU EN LIGNE • Retirez le bouchon en caoutchouc • Laissez l’eau s’écouler • Réinsérez le bouchon en caoutchouc REMPLACEMENT DU FILTRE À PARTICULES • Retirez la gaine de protection en caoutchouc • Faites glisser le séparateur d’eau pour le sortir de l’analyseur •...
- Page 8 PARAMÈTRES D’AFFICHAGE Le grand écran est rétroéclairé de 6 lignes, la dernière ligne est la ligne de la barre d’état. Écran du menu Heure (paramètre réglable; HH:MM:SS, affiché au format 24 heures) Date (paramètre réglable; MM:JJ:AA) En-tête (16 caractères, paramètre réglable sur 2 lignes; 10 caractères peuvent être ajoutés à la ligne 1 de l’en-tête, 6 caractères à la ligne 2) Impression IR (KMIRP ou IRP-2) ˚C/˚F (paramètre sélectionnable)
- Page 9 T1 (affichée en ˚F ou ˚C, selon la sélection sur l’écran Menu) T2 (affichée en ˚F ou ˚C, selon la sélection sur l’écran Menu) Écran Flue 2 (Gaz de combustion 2) CO (affiché en ppm) COa (O2++ affiché en ppm) CO2 (affiché...
- Page 10 BARRE D’ÉTAT Icônes de la barre d’état Les icônes sont conçues pour fournir des informations rapides et simples sur l’état de l’instrument sans avoir à naviguer dans des systèmes de menus compliqués ou à se détourner du travail à accomplir. Disposition des icônes de la barre d’état Pompe en marche Pompe...
- Page 11 Langue English Español Français C161 Rendement Brut Réf. O2 Utilisée pour les mesures « normalisées ». La valeur par défaut est fixée à 3 % et peut être ajustée à la hausse ou à la baisse. Journaux Afficher l’utilisation actuelle de la mémoire et afficher les journaux enregistrés.
- Page 12 MÉMOIRE DES JOURNAUX ENREGISTRÉS Le C161 utilise un système de mémoire partagée comme un disque dur d’ordinateur. Les différents types de journaux sont enregistrés de manière séquentielle jusqu’à ce que la zone de mémoire partagée soit pleine. Cela signifie que les types de journaux ne sont pas limités à...
- Page 13 Une fois que le type de journal à afficher a été sélectionné, le premier journal enregistré disponible s’affiche. Numéro de journal Heure et date du journal (cette ligne alternera entre l’heure et la date du journal) C161 Valeurs mesurées du journal (les informations sont spécifiques au type de journal) Options du menu de navigation...
- Page 14 Options du menu de navigation dans les journaux Imprimez le journal actuellement sélectionné. Naviguez vers le prochain journal disponible du type sélectionné (l’option n’apparaîtra que s’il y a plus d’un journal). Naviguez vers le journal du type sélectionné précédemment (l’option n’apparaîtra que s’il y a plus d’un journal).
- Page 15 Assurez-vous que l’imprimante est allumée, prête à accepter des données et que son récepteur infrarouge est en ligne avec l’émetteur infrarouge de l'analyseur (sur le dessus de l’analyseur). Combustion Auxiliaire Pression/Temp UEi Test Instruments UEi Test Instruments UEi Test Instruments SW20157 0.3083 SW20157 0.3083 SW20157 0.3083...
- Page 16 CERTIFICATION Le C161 UEi est testé par le TÜV et certifié selon la norme EN 50379, parties 1, 2 et 3, conformément au 1er décret fédéral allemand sur le contrôle des émissions (Bim5chV). Fabriqué pour satisfaire à la norme AHRI 1260.
- Page 17 OÙ TESTER Climatisation/Pompe à chaleur Conduite d’aspiration : • Température Vérifiez si la valeur est correcte : • Pressions statiques de la tuyauterie • Différence de température • Chute de pression statique des bobines à l’unité de condensation Fournaises, chauffe-eau et systèmes d’eau chaude modulants haut rendement Chaudière Chauffe-eau Chauffe-eau instantanés...
- Page 18 OÙ TESTER (SUITE) Fournaises (suite) : Atmosphérique, gaz et mazout Gaz naturel et propane Vérifier si la combustion est correcte : • O • CO Fournaise atmosphérique • CO Tirage • Température de la cheminée • Pression d’évent Vérifiez si la valeur est correcte •...
- Page 19 ARRÊT Lorsque vous éteignez le C161, une purge de 10 secondes aura lieu. S’assurer de ne pas dépasser les spécifications de fonctionnement de l’analyseur. En particulier : • Ne pas dépasser la température maximale des sondes de gaz de combustion (600 °C [1112 °F]) •...
- Page 20 REMPLACEMENT DES PILES Cet appareil de mesure a été conçu pour être utilisé aussi bien avec des piles alcalines qu’avec des piles rechargeables à hydrure métallique de nickel (NiMH). Aucun autre type n’est recommandé et annulera la garantie. L’analyseur est fourni avec 3 piles rechargeables NiMH de taille (AA).
- Page 21 Le délai de livraison pour la plupart des réparations est de 1 à 3 jours. UEi paie le fret de retour. RETOUR DE VOTRE ANALYSEUR Avant de retourner votre analyseur à UEi Test Instruments, veuillez vous assurer de joindre : Étiquette RMA si vous avez utilisé notre système de réservation en ligne ou le téléphone Vos coordonnées complètes...
- Page 22 AUTRES FACTEURS IMPORTANTS LIÉS À LA COMBUSTION Les trois T de la combustion • Temps : Durée pendant laquelle le combustible et l’oxygène se trouvent ensemble dans la chambre de combustion • Température : L’élévation de la température détermine le taux d’oxydation ou la propagation de la combustion •...
- Page 24 GARANTIE : Le C161 est garanti exempt de défauts matériels et de fabrication pour une période d’un an à partir de la date d’achat. Si pendant la période de garantie, l’instrument ne peut pas fonctionner à cause de ces défauts, l’équipement sera réparé ou remplacé à la discrétion d’UEi.
