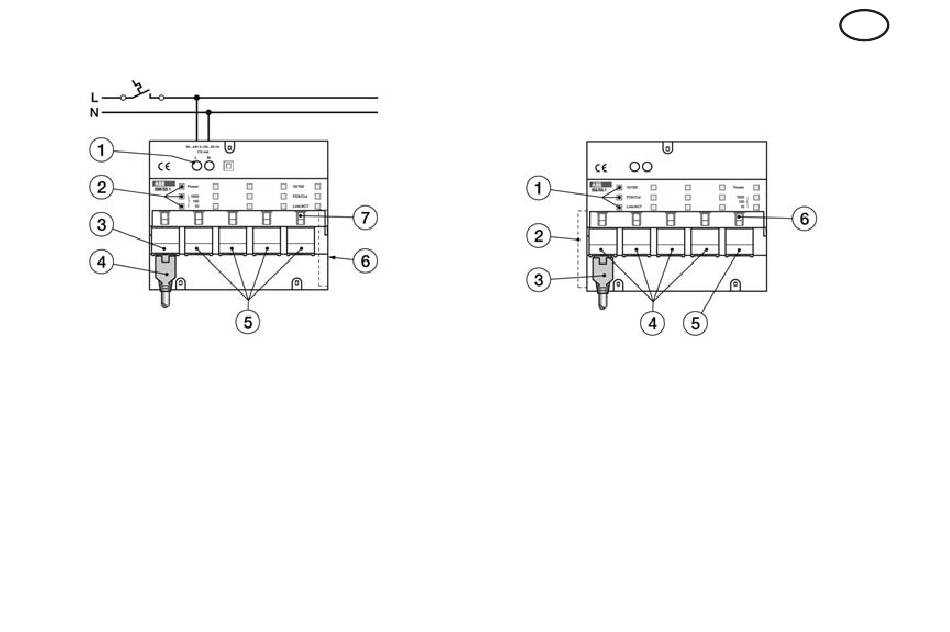

Instrumentanslutning
ISM/S
1 skruvklämma L och N (spänningsförsörjning)
2 LED 1 (grön), LED 2 (gul), LED 3 (grön)
3 RJ45-portar (10/100/1000 Mbit/s)
4 RJ45-patchkabel
5 RJ45-portar (10/100 Mbit/s)
6 sätts samman
7 frikopplingsknapp
32
ISS/S
1 LED 1 (grön), LED 2 ( gul), LED 3 (grön)
2 sätts samman
3 RJ45-patchkabel
4 RJ45-portar (10/100 Mbit/s)
5 RJ45-portar (10/100/1000 Mbit/s)
6 frikopplingsknapp
