ITALIANO

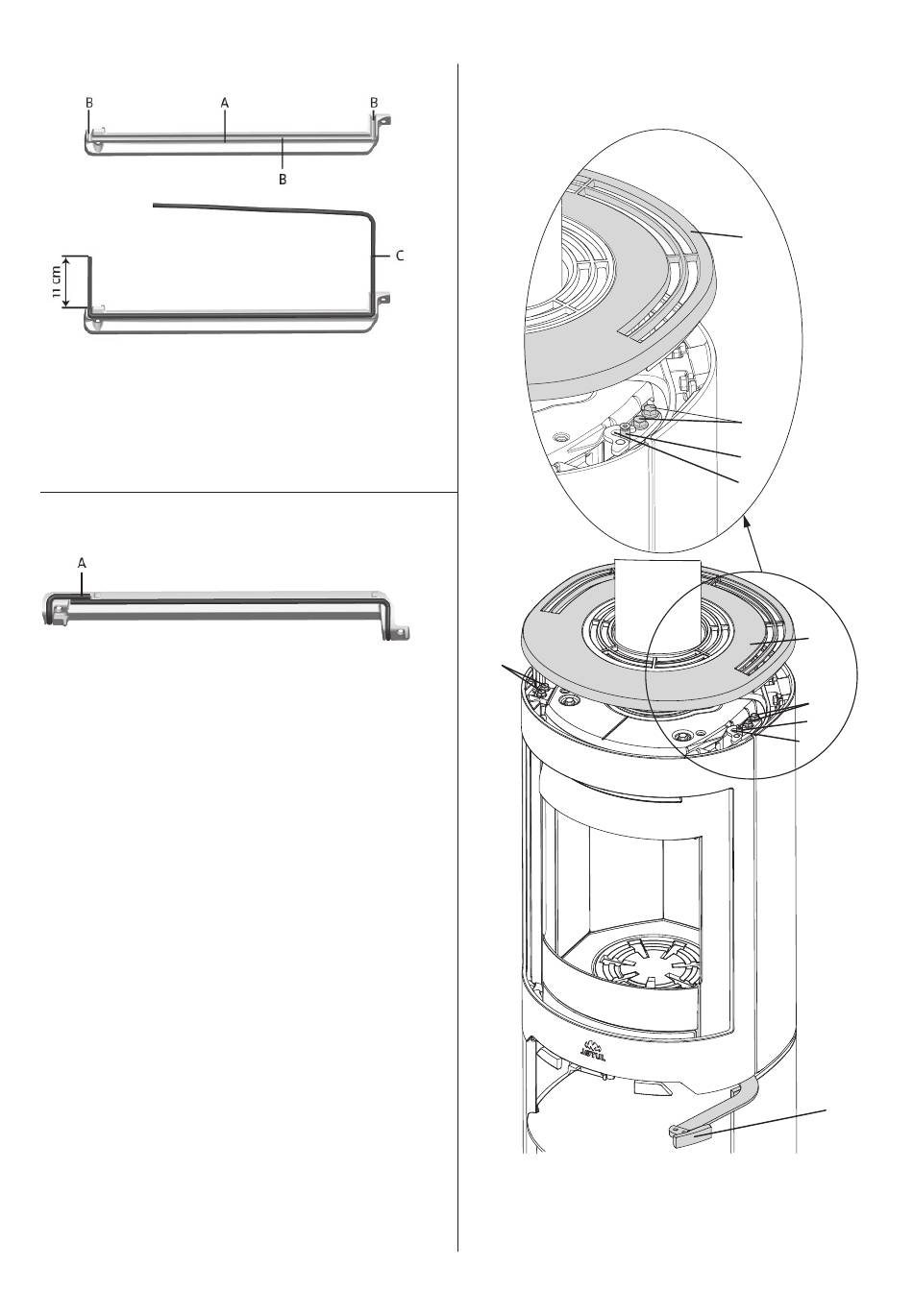

Fig. 25
9. Collocare i supporti del vetro su una superfi cie con il lato,
come illustrato (A), e rivolti verso l'alto.
10. Applicare una goccia di colla nella scanalatura della
guarnizione (B) rivolta adesso verso l'alto.
11. Inserire la guarnizione (C) nella scanalatura con le
estremità sporgenti come illustrato (11 cm su un lato).
Fig. 24
12. Ruotare i supporti del vetro e applicare una goccia
di colla nelle scanalature delle guarnizioni. Notare la
sovrapposizione (A).
13. Per reinserire i componenti estratti, seguire la stessa
procedura in ordine inverso. Ricordarsi di collocare una
rondella sotto il cardine.
68
7.4 Regolazione della porta
Fig. 27
C
1. Aprire la maniglia della porta (A).
2. Ruotare o estrarre la piastra superiore (B).
3. Allentare le viti (C).
B
D
E
F
B
D
E
F
A
