I.3. Présentation
La platine 1306 est clipsable sur Rail DIN. Sa largeur de 180 mm correspond à 10 modules.

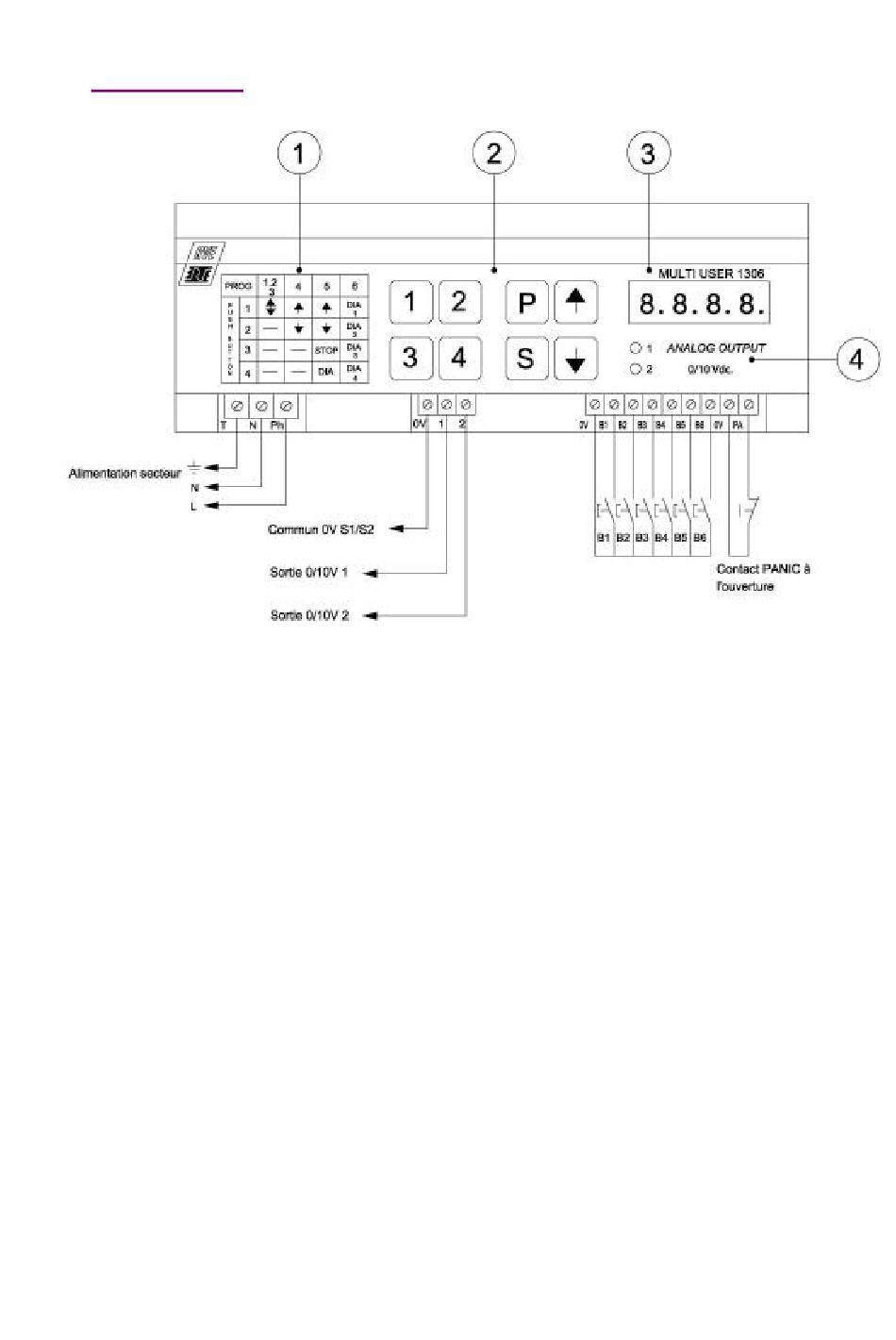

Sa face avant comporte :
• à gauche, un tableau d'aide, récapitulant les 6 programmes d'utilisation possibles (repère 1)
• au centre, un clavier en LEXAN comportant 8 touches (repère 2) :
! les touches 1 à 4 servent de boutons poussoirs de commande ou simulent les boutons
poussoirs de commande situés à distance
! la touche « P
! les touches ↑ et ↓ font défiler des chiffres sur l'afficheur qui vont permettre de sélectionner le
programme d'utilisation souhaité et d'ajuster les valeurs retenues pour les réglages
! la touche « S
• en haut à droite, un afficheur électroluminescent à 4 caractères (repère 3) sur lequel :
! à la mise en service de la platine, l'utilisateur choisit :
#
son programme d'utilisation
#
ses valeurs de réglages
! en exploitation, le programme choisi et le niveau lumineux sont affichés
• en bas à droite, 2 LED indicatrices (repère 4) : chaque LED correspond à une des deux sorties
analogiques 0/+10 Vcc, proportionnellement à la tension analogique de sortie pour la
commande des gradateurs
• sur la face intérieure, se trouvent 3 borniers pour les raccordements :
! à l'alimentation générale 230 V
! aux sorties analogiques (0, 0/+10 Vcc, 0/+10 Vcc)
! aux boutons poussoirs et au contact « PANIC »
» est utilisée pour entrer en mode programmation
rog
» est une touche de validation des données que l'on veut mémoriser
et
(Ph + N + T)
AC
