2.2.3 Avec courant de fuite continu constant et mesure du temps de déclenchement
Lorsque le sélecteur est sur la position correspon-
dant au courant de défaut nominal, un courant
égal au double du courant de défaut nominal cir-
cule sur N et PE. Le temps de déclenchement du
disjoncteur différentiel est mesuré et affiché.

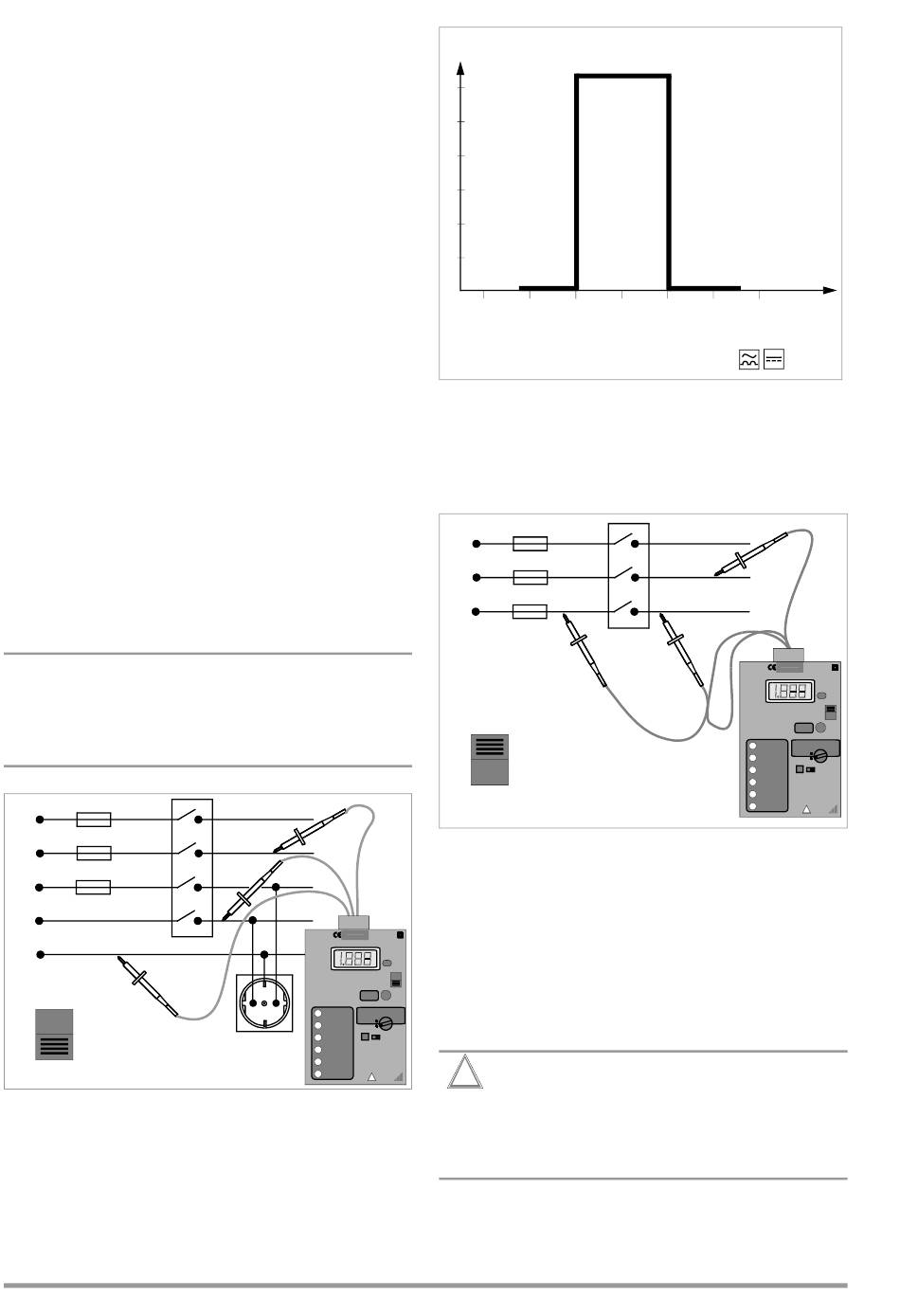

3 Raccordement de l'appareil de contrôle PROFiTEST
3.1 Contrôle des réseaux avec neutre
Sur les réseaux dotés d'un neutre et d'un con-
ducteur de protection, vous pouvez réaliser les
essais en branchant le câble d'appareil frigorifique
à contact de protection fourni sur une prise de
sécurité.
➭
Positionnez le sélecteur de tension (situé sur
le côté droit du boîtier, au niveau de l'inscrip-
tion 230/400 V) sur 230 V.

Note !
Si le sélecteur de tension est positionné
sur 400 V, l'appareil de contrôle ne fonc-
tionne pas et affiche éventuellement des
valeurs aléatoires.
L1
L2
L3
N
PE
400 V
rouge
230 V
➭
Réalisez l'essai comme indiqué au chapitre
4.2.1.
3.2 Contrôle des réseaux sans neutre
Sur les réseaux qui ne possèdent pas de neutre,
vous devez tester les disjoncteurs différentiels de
la manière suivante :
➭
Positionnez le sélecteur de tension sur 400 V.
4
noir
bleu
!
I /mA
essai
Début
600
500
400
300
200
100
10 20 30
Mesure du temps de déclenchement des
disjoncteurs différentiels tous courants

DC-II au circuit de mesure
➭
Utilisez l'adaptateur d'essai Z523A avec les
trois pointes de touche.
➭
Branchez-le de la manière suivante :
L1
L2
L3
400 V
230 V
➭
Posez la pointe de touche noire sur une
phase en aval du disjoncteur différentiel.
➭
Posez la pointe de touche bleue sur une autre
phase en aval du disjoncteur différentiel.
➭
Posez la pointe de touche rouge sur la même
phase que la bleue, mais en avant du disjonc-
teur différentiel.
➭
Nous recommandons d'effectuer le contrôle
avec toutes le phases.
!
Attention !
Lorsque vous connectez l'appareil sur
deux phases, le sélecteur de tension doit
être sur la position 400 V, sinon le fusible
interne de l'appareil se déclenche.
Déclenchement
40 50 60 70
noir
bleu
rouge
GMC-I Messtechnik GmbH
t/ms
!
