11. Données techniques
Tension d'alimentation
Tension réseau:
Protection:
Tension basse:
Puissance absorbée
Résistance terminale de l'émetteur de signaux
valeur nominale
valeur supérieure
de commutation
valeur inférieure
de commutation
Sorties relais
Courant nominal CC
Courant nominal CA
Durée de vie mécanique
Relais de sécurité
Type de fusible
Temps de commutation du relais de sécurité
Retard au déclenchement
(temps de réaction)
Retard à l'enclenchement
Tension d'entrée de test
Tension d'entrée
Résistance d'entrée
Polarité d'entrée
Durée du test
Entrée de RAZ
Tension en circuit ouvert U
Résistance d'entrée
Boîtier
polyamide PA 6.6, autoextincteur conformément à UL 94-V2
Dimensions (HxPxL)
Indice de protection
Poids
Températures
Bornes de connexion
couple de serrage
Section des câbles
Catégorie de sécurité
(électronique)
(mécanique électrique)
*Non inclus dans l´étendue de la livrasion
34
230 V CA 50/60 (ELMON rail 34-32)
115 V CA 50/60 (ELMON rail 34-82)
fusible à retardement 1A
24 V CA/CC ±10%
P 3,5 VA 115/230 V CA
max
P 1,3 VA 24 V CA/CC
max
R 8,2 kΩ
A
R > 12,7 kΩ
AO
R < 4,6 kΩ
AU
DC-13 / 24 V / 1 A
AC-15 / 250 V / 1 A
>10 actionnements
5
M 1 A 5 x 20 tube de verre*
< 5 ms
50 ms typ
U 12 V ... 28 V CA/CC
Test
R env. 5 kΩ
Test
quelconque
120 ms typ.
12 V CC
Reset
R env. 10 kΩ
Reset
113 x 99 x 22,5 mm
IP20
200 g
-20 °C ... +55 °C
0,5 Nm
câble monobrin ou à brins fins 0,5-1,5 mm
EN ISO 13849-1:2015 Catégorie 2 PL d
MTTFd 110 ans, DC 90%
MTTFd 3712 ans
B10d 200000, MTTFd 114 ans (Nop 17520)
A1
A2
B1
B2
Z1
Reset
Z2
+Ub
Rref
X1
X2
Uref
+Ub
Rref
Y1
Y2
Uref
T1
Test
T2

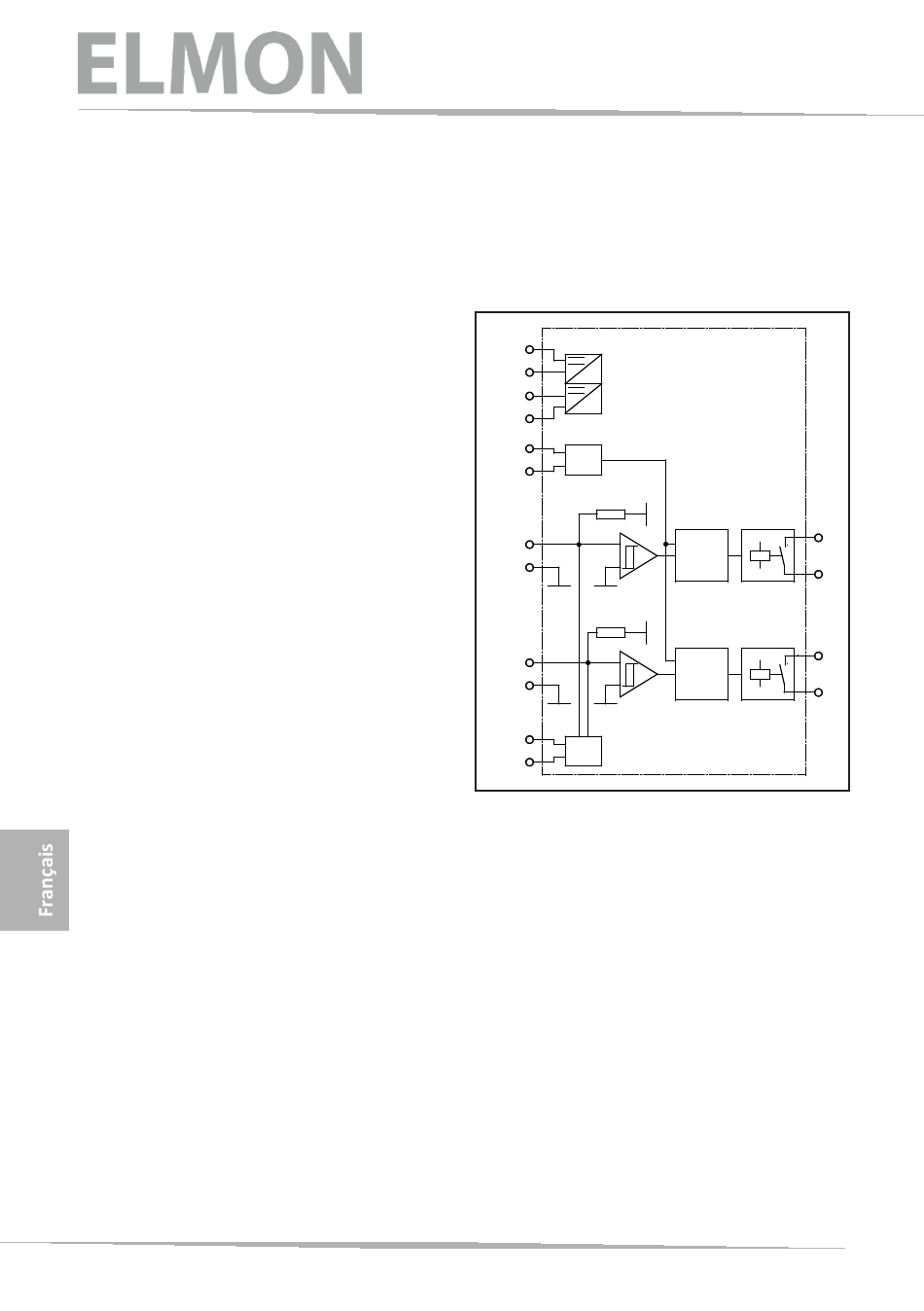

Schéma de principe du SK 35
