Ce circuit d'alimentation doit être protégé par les dispositifs de
sécurité requis en fonction des règles locales et nationales.
Sélectionner le câble électrique en fonction des réglementations
nationales et locales en vigueur. Pour le courant de service maximal
du chauffage d'appoint, se reporter au tableau ci-dessous.
Capacité de
Modèle
chauffage
d'unité intérieure
d'appoint
EKHB*00*AC3V3
3 kW
EKHB*00*AC6V3
6 kW
EKHB*00*AC6W1
6 kW
EKHB*00*AC9W1
9 kW
EKHB*00*AC6T1
6 kW
EKHB*00*AC9T1
9 kW
Procédure
1
A l'aide du câble approprié, raccorder le circuit électrique au
disjoncteur principal comme indiqué dans le schéma de câblage
et l'illustration ci-dessous.
2
Raccorder le conducteur de terre (jaune/vert) à la vis de terre
sur la plaque de fixation du coffret électrique.
3
Fixer le câble au supports d'attache-câbles au moyen d'attache-
câbles aux pour réduire les contraintes.

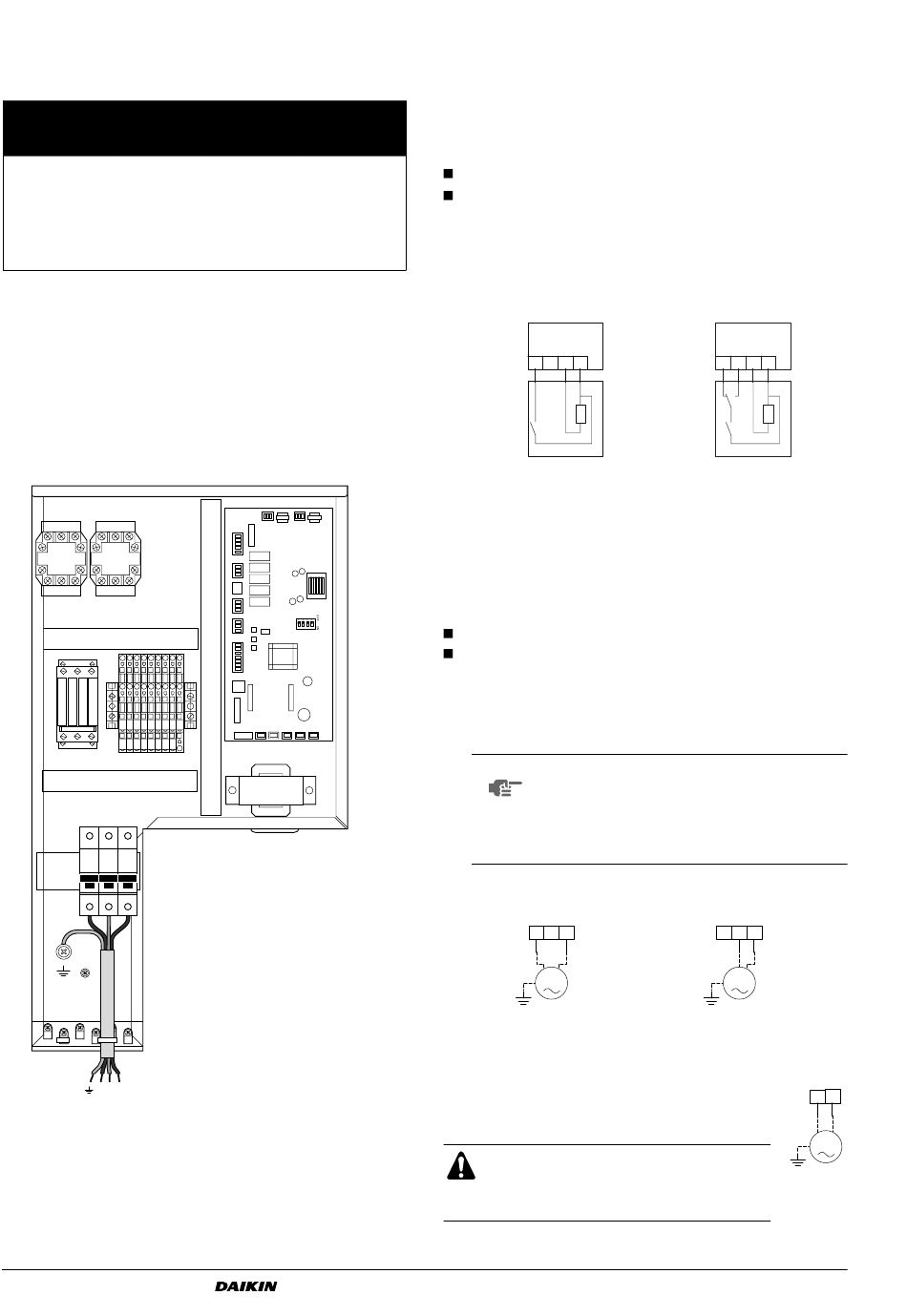

Remarque: seul le câblage local pertinent est illustré. Le chauffage
d'appoint 3 niveaux est représenté.
K1M
K2M
8
10
12
14
16
18
20
22
K4M
7
9
11
13
15
17
19
21
F1B
L1 L2 L3
Raccordement du câblage sur place du ballon d'eau
sanitaire (option)
Se reporter à
"Ballon d'eau sanitaire (option)" à la page 16
de détails sur le câblage.
Manuel d'installation
15
Tension
nominale du
chauffage
Courant de
d'appoint
service maximal
1 x 230 V
13 A
1 x 230 V
26 A
3 x 400 V+N
8,6 A
3 x 400 V+N
13 A
3 x 230 V
15 A
3 x 230 V
23 A
X13A
SS2
X9A
23
Unité intérieure pour pompe à chaleur air/eau et ballon d'eau chaude sanitaire pour système de pompe à chaleur air/eau
Raccordement du câble de thermostat
Le raccordement du câble de thermostat dépend de l'application.
Voir également
"Configuration de l'installation du thermostat d'ambiance" à la
page 18
pour plus d'informations et connaître les options de
configuration concernant le fonctionnement de la pompe en
combinaison avec un thermostat d'ambiance.
Exigences de thermostat
Alimentation électrique: 230 V AC ou sur batterie
Tension de contact: 230 V.
Procédure
1
Raccorder le câble de thermostat aux bornes adéquates comme
illustré dans le schéma de câblage.
chauffage uniquement
2
Fixer le câble au supports d'attache-câbles au moyen d'attache-
câbles aux pour réduire les contraintes.
3
Mettre le microcommutateur SS2-3 de la carte PCB sur ON. Voir
"Configuration de l'installation du thermostat d'ambiance" à la
page 18
Raccordement des câbles de commande de vanne
Configuration minimale des vannes
Alimentation électrique: 230 V AC
Courant de service maximal: 100 mA
Câblage de la vanne 2 voies
1
A l'aide du câble approprié, raccorder le câble de commande de
vanne aux bornes appropriées comme illustré dans le schéma
de câblage.
REMARQUE
normalement fermée (NC)
2
Fixer le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Câblage de la vanne 3 voies
1
A l'aide du câble approprié, raccorder le câble de
commande de vanne aux bornes appropriées
comme illustré dans le schéma de câblage.
La vanne 3 voies doit être montée de telle
manière que lorsque la vanne 3 voies est au
pour plus
repos (non active), le circuit de chauffage de
l'espace est sélectionné.
2
Fixer le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
"Exemples d'application typiques" à la page 3
Thermostat de
chauffage/refroidissement
Terminal block
H C
L N
23 17 15 13
th
pour plus d'informations.
Le câblage est différent pour une vanne NC
(normalement
fermée)
(normalement ouverte). Veiller à effectuer la
connexion aux numéros de bornes corrects
comme détaillé dans le schéma de câblage et les
illustrations ci-dessous.
Vanne 2 voies
normalement ouverte (NO)
14
16
18
M
NC
EKHBH/X007AC + EKSWW150-300V3/Z2
et
Thermostat de
Terminal block
H C
L N
23 17 15 13
H
C
th
et
une
vanne
NO
Vanne 2 voies
14
16 18
M
NO
19 20
M
4PW33140-1
